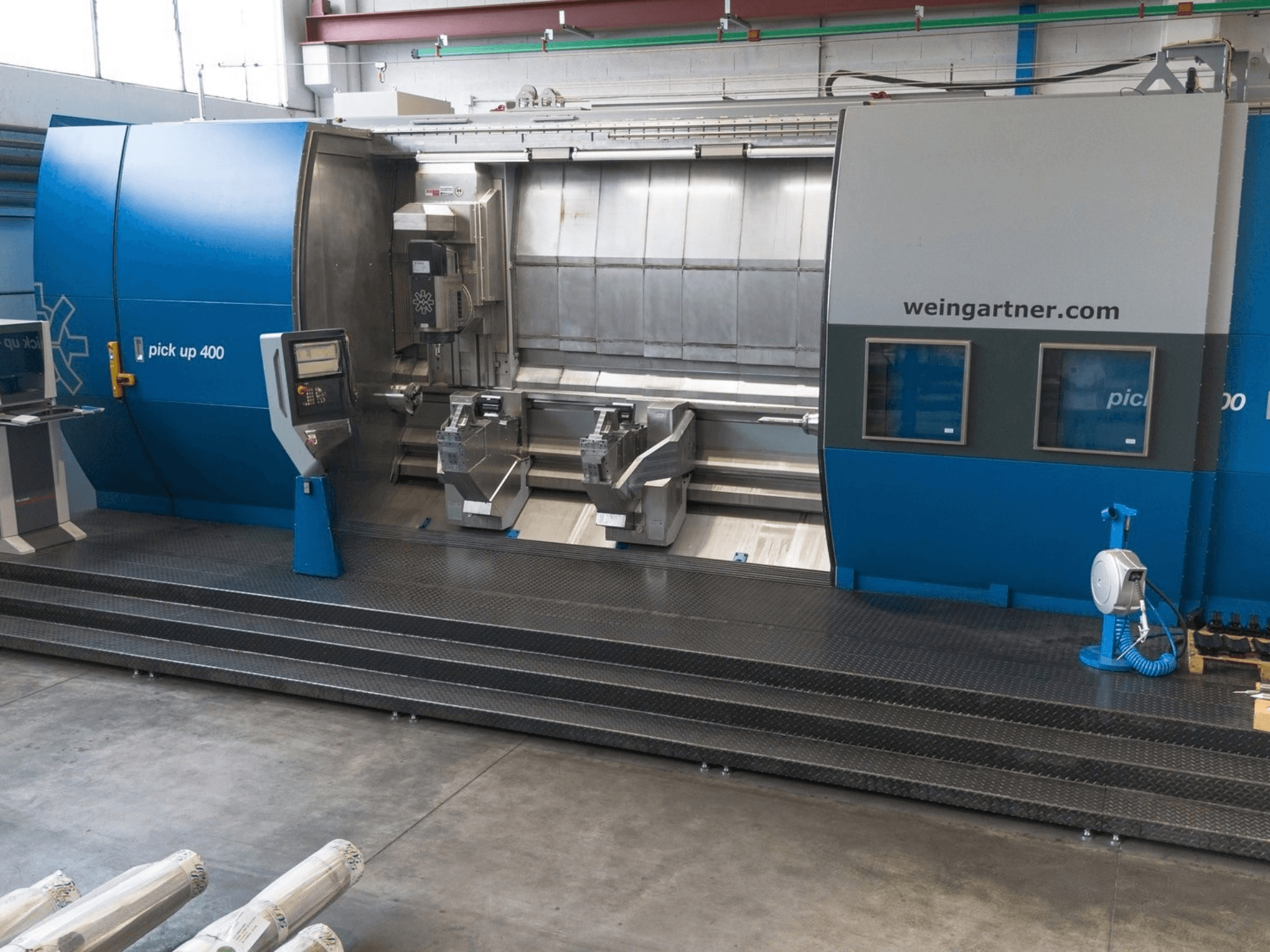

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Besturing: Siemens 840D Solution Line (NCU 720.3), OP19-touchscreen + Siemens TP700-touchpaneel

• Gelijktijdige bewerking: 5-assig; draaien op de B-as

• Werkstukcapaciteit: max. lengte tussen de centers 4.000 mm; max. diameter voor frezen 180 mm; klauwplaatmaat Ø260 mm

• Stroomvoorziening: 3 × 400 V / 50 Hz; hoofdzekering ca. 200 A

Assen

• X: verplaatsing 450 mm; snelverplaatsing 20 m/min

• Y: verplaatsing −80 / +150 mm; eilop 20 m/min

• Z: eilsnelheid 25 m/min

• B: zwenkbereik ±45°; max. zwenksnelheid 90°/s; klemkracht 5.000 Nm

• C: max. snelheid 50 tpm; max. koppel 1.740 Nm (continu) / 2.580 Nm (40% belastingsduur)

• W (schuif van de losse kop): snel 15 m/min

• VZ1 / VZ2 (schuifsteunen): snel 15 m/min

Draai- en freeseenheid

• Eenheid: UFE-400; gereedschapsspil: MDFK

• Vermogen: 45 kW (continu) / 70 kW (40% belasting)

• Max. spiltoerental: 14.000 tpm; nominaal toerental: 1.560 tpm

• Koppel: 275 Nm (continu) / 430 Nm (40% belasting)

• Gereedschapsinterface: HSK 100‑T (compatibel met HSK 100‑A / HSK 100‑T); extra interface: Capto C8

• Interne koelvloeistoftoevoer: 80 bar; 20 l/min

Tailstock

• Hydraulisch bediende spil; diameter 190 mm; slag 200 mm; Morse-conus MK6

Machine-uitrusting / configuratie

• Zelfcentrerende steunen voor en achter; onafhankelijk CNC-positioneerbaar

• 2 prismatische steunpunten voor schroeffrezen

• Bereik steunbekken: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hydraulische SMW KNCS‑N 260-krachtklauwplaat met snelle klauwwisseling

• Centraal smeersysteem

• Volledig gesloten machinebehuizing met aangedreven veiligheidsdeuren; Visiport-inspectievenster

• Hydraulische en pneumatische systemen

• Voorbereiding voor afzuiging van koelvloeistof en olienevel

• Elektronische handbediening voor de B/C/X/Y/Z-assen

Software / besturingsfuncties

• Siemens Safety Integrated; Profibus / Profinet; OPC UA-interface

• 5-assige gelijktijdige bewerking; draaien op de B-as; TRANSMIT / TRACYL

• Temperatuurcompensatie X/Y

• DNC-diagnose op afstand; WMDS-diagnosesysteem; Mogelijkheid tot telediagnose

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Extra uitrusting

• Spanband-spaanbandtransporteur

• Koelvloeistoffiltersysteem KF 200: tank van 1.400 l; filtratie van 40 µm; hogedrukpomp 80 bar / 46 l/min; lagedrukpomp 13 bar / 160 l/min; automatische olieskimmer

• Olie- en nevelafzuiginstallatie: luchtdebiet ca. 4.000 m³/h

• Werkplatform met trap en leuning
