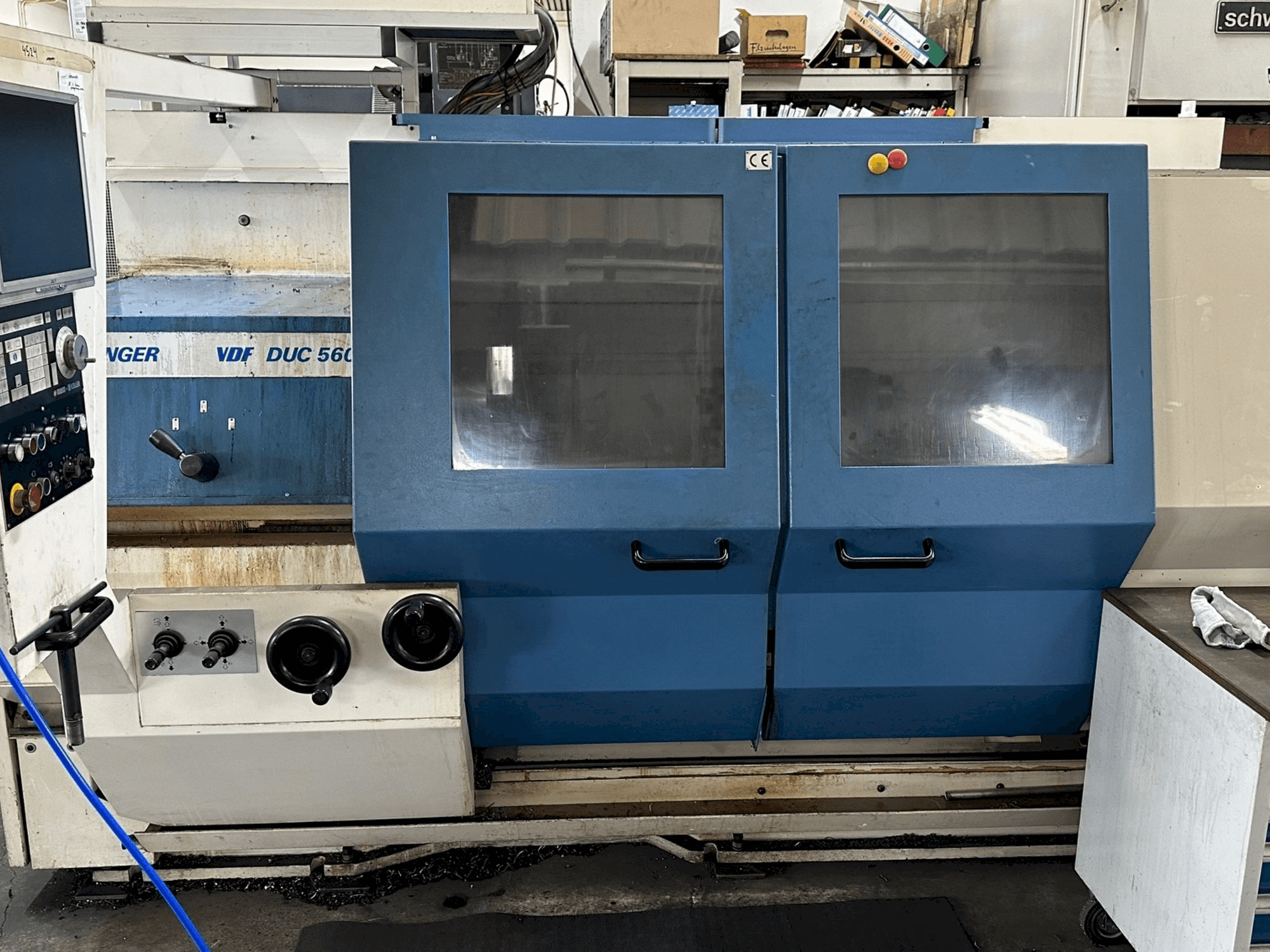

BOEHRINGER - DUC 560DE-TUR-BOE-1995-00001

Voordelen van de machine

Kwalitatieve machinevoordelen

• Spindelboring: 62 0 mm, binnenste conus van de hoofdspindel: 70 meter.
• Traploze draaistroommotor (wisselstroommotor): 0-120
• Aandrijfvermogen 60%/100%ed: 19/15 kw, koppel max. 60%/100% ed: 1800/1400 nm
• Versnellingstrappen: 2, toevoerregeling %
• Constante snijsnelheid: 1-9999 m/min
• Invloed op de snelheid: 50-120%, weergave belasting in % op het scherm: 0-140%
• Driefasige servoaandrijvingen (ac-motor)
• Aanvoerbereik vlak en in de lengterichting: 0. 01-50 mm/omw, voedingskracht in lengterichting: 12500 n
• Max. Aanvoersnelheid plan (ijlgang): 5 m/min, conventionele elleboogverplaatsing in de lengterichting: 5 m/min
• Conventioneel dakplan: 2. 5 m/min, max. Voedingssnelheid in lengterichting (ijlgang): 10 m/min

Technische voordelen van de machine

• Zwenkdiameter over het bed: 570 mm
• Zwenkdiameter over frontschuif: 365 mm
• Verplaatsingsbaan van de geleider: 345 mm
• Hoogte midden boven vlakke rails: 280 mm
• Bedbreedte: 360 mm
• Lengte bedgeleiding: 520 mm
• Breedte geleider: 225 mm, lengte geleider: 680 mm
• Draaigereedschapsdoorsnede verhoogd volgens din 770: max. 20 x 20 mm
• Spindelkop volgens din 55 027: 8 maten.
• Spindeldiameter in voorste lager: 100 0 mm
