Biglia - B436 Y2IT-TUR-BIG-2017-00001

Name: Biglia B436 Y2
Brand: Biglia
SKU: IT-TUR-BIG-2017-00001
Price: 90000 EUR
Availability: InStock

90.000 €

gindumac prijs

(Af fabriek)

een officiële offerte aanvragen

Bezoek de machine

een tegenbod doen

PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
Gebruikte Biglia B436 Y2 Te koop | gindumac.com

Toon in de originele taal

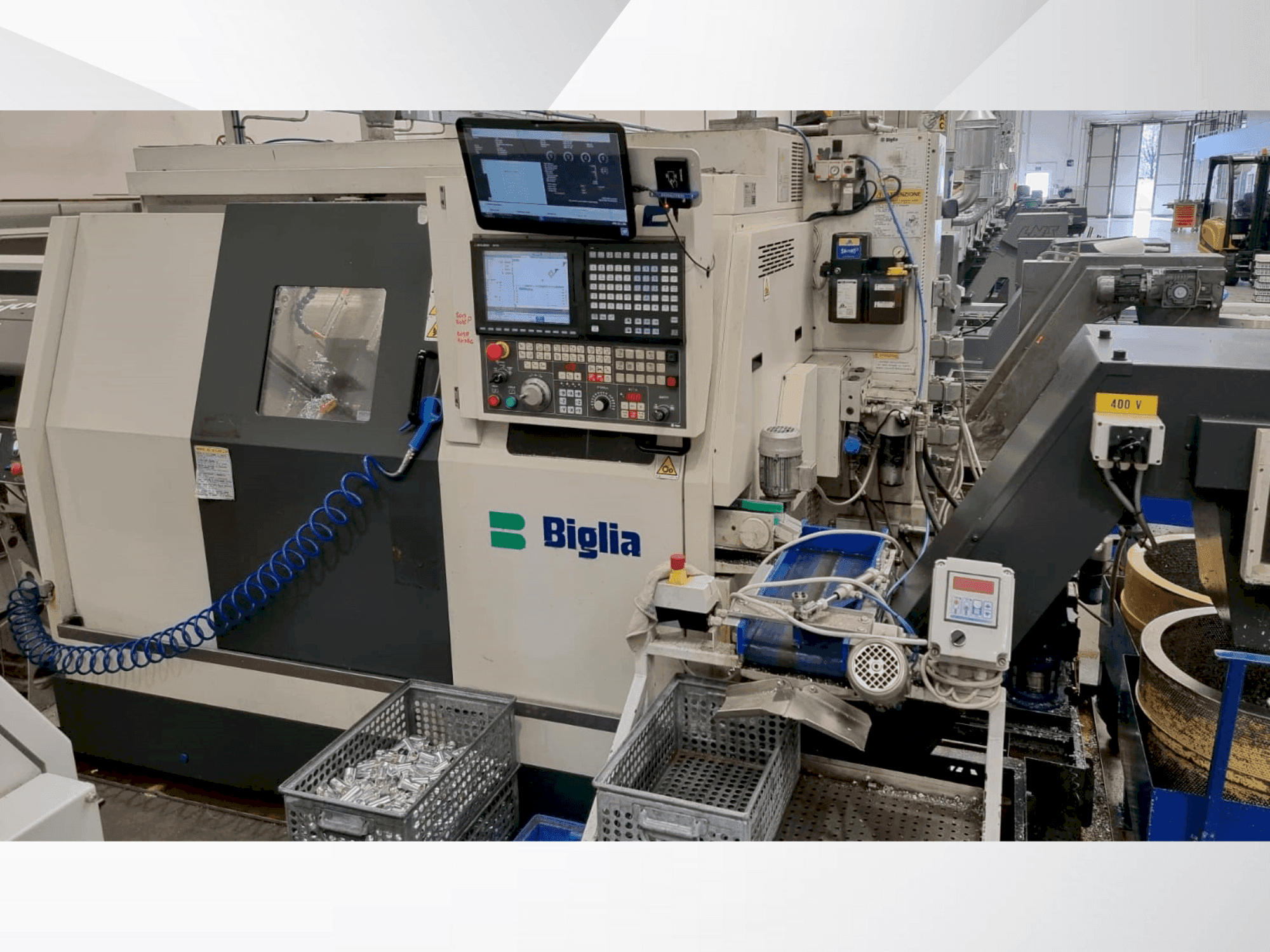

Deze 8-assige Biglia B436 Y2 horizontale draaimachine werd geproduceerd in 2017. Hij beschikt over een robuust vermogen van 40 kW en een hogesnelheidsspil die 7000 tpm haalt. De machine heeft een maximale staafdiameter van 36 mm en een staafdiameter van 37,5 mm. De machine is uitgerust met een Mitsubishi M730 VS-L CNC en een Biglia bedieningspaneel. De Biglia B436 Y2 machine die we te koop hebben is ideaal voor precisiebewerking. Neem contact met ons op voor meer informatie over deze horizontale draaimachine.

Overzicht

merk: Biglia
jaar: 2017
MODEL: B436 Y2
toepassingstype: Draaien
Vestiging: Italië
machinetype: Horizontale draaimachine
beschikbaarheid: Onmiddellijk
merk bedieningseenheid: MITSUBISHI

Technische Informatie - Biglia B436 Y2

Algemene gegevens

Lengte metingen: 1515 mm
Diepte metingen: 3687 mm
Hoogte metingen: 1992 mm
Gewicht van de machine: 4700 kg

Besturingseenheid

Merk: MITSUBISHI
Model: M730 VS-L

Hoofdaandrijving

Toerentalbereik spindel: 7000 rpm 1/MIN
Motorvermogen spindel: 11 kW

Beweging

X-as Beweging: 85 MM
Y-as Beweging: 50 MM
Z-as Beweging: 300 MM

Aanvullend Materiaal

- Gereedschapshouder / Revolver 1 met 8 gereedschapsplaatsen / Gereedschapssysteem cilindrische kolf 25 x 48 mm / Revolver 2 met 6 gereedschapsplaatsen.
- Spanentransporteur:Loshoogte 650 mm / Hydraulisch systeem:Capaciteit 19 l/min. / Systeemdruk 90 bar.
- Vulvolume 50 liter / Koelvloeistofsysteem: Debiet 40 l/min / Systeemdruk 4 bar / Vulvolume 210 liter.
- Apparaat voor materiaaltoevoer: Staafdiameter max 52 mm.
- Aanzet slag max. 80 mm / Aanzetkracht 3000 N / Uitwerpinrichting voor gesynchroniseerde spindel: Uitwerpslag 40 mm.
- Hydraulische uitwerp- en spoelinrichting: Uitwerpslag 40 mm / Achteruitboorinrichting: Max. 5 stationaire gereedschappen.
- Max. 3 stationaire en 2 aangedreven gereedschappen / Toerental 6000 min-1. / Koppel 8 Nm / Bevestigingsgat gereedschap 25 mm.

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - X-as: 85 mm (x₁-as), 85 mm (x₂-as), 170 mm (x₃-as) / y-as: 50 mm (+25/-25) (y₁-as), 50 mm (+25/-25) (y₂-as) / z-as: 300 mm (z₁-as), 300 mm (z₂-as), 340 mm (z₃-as).
- - Hydraulisch systeem: tankinhoud: 25 liter / motorvermogen: 2. 2 kw / maximale druk: 40 bar.
- - Smeersysteem: tankinhoud: 3 liter / de machine is ce-gecertificeerd.
- - Gemotoriseerde revolvertransmissie: motorvermogen gereedschapsspil: 2. 2 kw.
- - Maximaal koppel: 22 nm.
- - Diameter kotter: 20 mm.
- - Torentjes: gereedschapshouder compatibel met gereedschapshouders type: biglia. / afmetingen gereedschapschacht: 16x16 mm. / diameter kotter: 20 mm.

Extra informatie

- Vermogen: 40 kW, 70 A. Bedieningspaneel: BIGLIA. Stroomvoorziening: 400V 50Hz. Werkbereik: Maximale diameter staafdraaiing: 36 mm. Diameter buis voor stangdoorgang: 37,5 mm. Hoofdspindel: Maximum toerental: 7000 rpm. Type spindelneusflens: 115 mm. Asgat: 46 mm. Binnendiameter van de drie voorste lagers: 75 mm. Vermogen spindelmotor: 11 kW. Continu spindelmotorvermogen: 7,5 kW. Constant vermogen van: 1700 tpm. Maximaal koppel: 62 Nm. Doorsnede van de sluitcilinder van de spantangspantang: 75 cm². Slag van de spantanghouder-sluitcilinder: 26 mm. Instelbare sluitkracht van 5 tot 30 bar. Maximale sluitkracht: 2250 daN. Telleras: Maximum toerental: 7000 rpm. Type asneusflens: 115 mm. Asgat: 46 mm. Binnendiameter van de drie voorste lagers: 75 mm. Vermogen spindelmotor: 11 kW. Continu spindelmotorvermogen: 7,5 kW. Constant vermogen van: 1700 tpm. Maximaal koppel: 62 Nm. Duwsectie van spantanghouder sluitcilinder: 75 cm². Slag van de spantanghouder-sluitcilinder: 26 mm. Instelbare sluitkracht van 5 tot 30 bar. Maximale sluitkracht: 2250 daN. Bovenste dwarsslede: Z₁ as (langsslede): Maximale slag: 300 mm. Schroefdiameter/steek: 25/10 mm. Maximale snelheid: 30 m/min. X₁ as (dwarsslede): Maximale slag: 85 mm. Schroefdiameter/steek: 25/10 mm. Maximale snelheid: 15 m/min. Y₁ as (verticale slede): Maximale slag: 50 mm (+25/-25). Schroefdiameter/steek: 25/5 mm. Maximale snelheid: 15 m/min. Onderste dwarsslede: Z₂-as (langsslede): Maximale slag: 300 mm. Schroefdiameter/steek: 25/10 mm. Maximumsnelheid: 30 m/min. X₂-as (dwarsslede): Maximale slag: 85 mm. Schroefdiameter/steek: 25/5 mm. Maximale snelheid: 15 m/min. Y₂-as (verticale slede): Maximale slag: 50 mm (+25/-25). Schroefdiameter/steek: 25/5 mm. Maximale snelheid: 15 m/min. Kruisslede tegenspil: Z₃ as (langsslede): Maximale slag: 340 mm. Schroefdiameter/steek: 25/10 mm. Maximumsnelheid: 30 m/min. X₃ as (dwarsslede): Maximale slag: 170 mm (+85/-85). Schroefdiameter: 25/5 mm. Maximale snelheid: 15 m/min.

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
