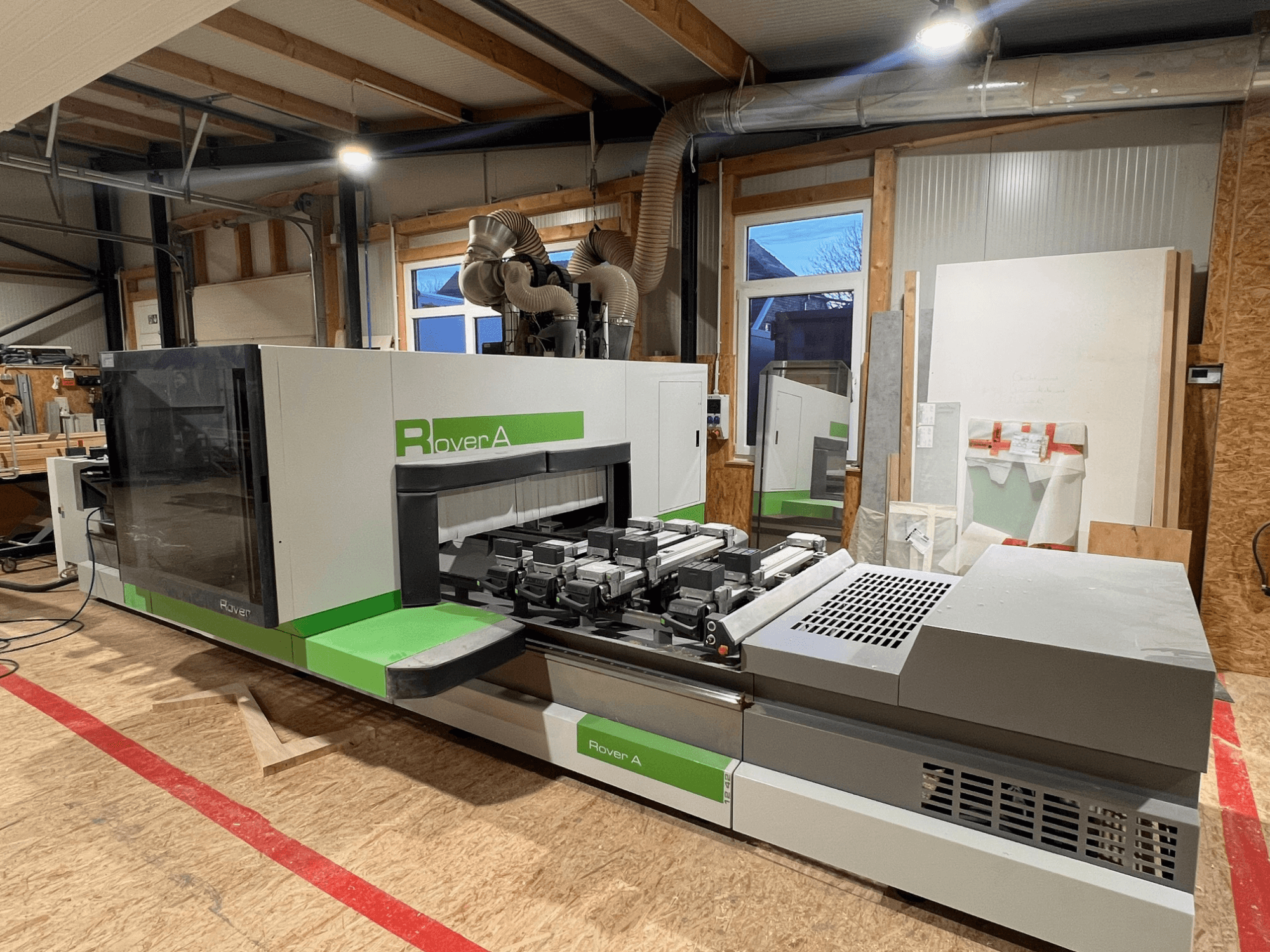

BIESSE - Rover A 1242DE-CNC-BIE-2021-00001

• Werkbereik

  • Y (5-assig): 1270 mm

  • Y (4-assig): 1260 mm

  • Z (met H=74 mm vacuümmodules): 230 mm

  • Z (met H=29 mm vacuümmodules): 275 mm

• Assen en aandrijvingen

  • X & Y: Tandheugelaandrijving; nauwkeurigheidsklasse 6

  • Z: Kogelomloopspindel met voorgespannen moer; nauwkeurigheidsklasse ISO C7

  • Motoren: Borstelloze motoren met digitale aandrijving via Mechatrolink-systeem

• Besturingssysteem en pc-hardware

  • Besturing: BH660 (pc-gebaseerd) met WRT-technologie (Windows Real Time)

  • CPU: Intel Core i5 of hoger

  • RAM: 16 GB

  • Opslag: 256 GB SSD of hoger

  • Monitor: 21,5-inch LCD-kleurenscherm

  • Besturingssysteem: Windows met uitbreiding voor realtime procesbeheer

  • Connectiviteit: Ethernetkaart; USB-poorten

• Elektrisch en pneumatisch

  • Stroomvoorziening: 380 / 400 / 415 V - 50/60 Hz

  • Stuurspanning: 24 V DC (gestabiliseerde voeding)

  • Kastkoeling: Airconditioningsysteem voor werking tot 40°C (104°F)

  • UPS (onderbrekingsvrije voeding): 7-10 minuten runtime voor gegevensbescherming

• Werkstukondersteuning (ATS-systeem)

  • Werkstuksteunen: 8 aluminium ATS-steunen op lineaire geleiders

  • Moduledragers: 24 dragers (132 × 132 × H41,5 mm) met pneumatische klemming

  • Instelassistent (SA): Handmatige positionering met LED-indicatoren; nauwkeurigheid ±1,5 mm

  • Vacuümzones: 2 onafhankelijke werkgebieden in X; 2 onafhankelijke opspangebieden in X

• Software en licenties

  • Primaire software: NC-HOPS 7 MacroCAM

• Veiligheid en onderhoud

  • Veiligheidssysteem: Bumpersysteem (voor en achter) voor onmiddellijke stop bij botsing

  • Bescherming: Polycarbonaat transparante voorplaat en geluidsabsorberende afdekking

  • Smering: Automatisch smeersysteem voor lineaire geleidingen en tandheugel/pignon

Extra uitrusting

• Vacuümpompen (ondersteund/optioneel): Tot twee eenheden, 90/100 m³/h of 250 m³/h elk
