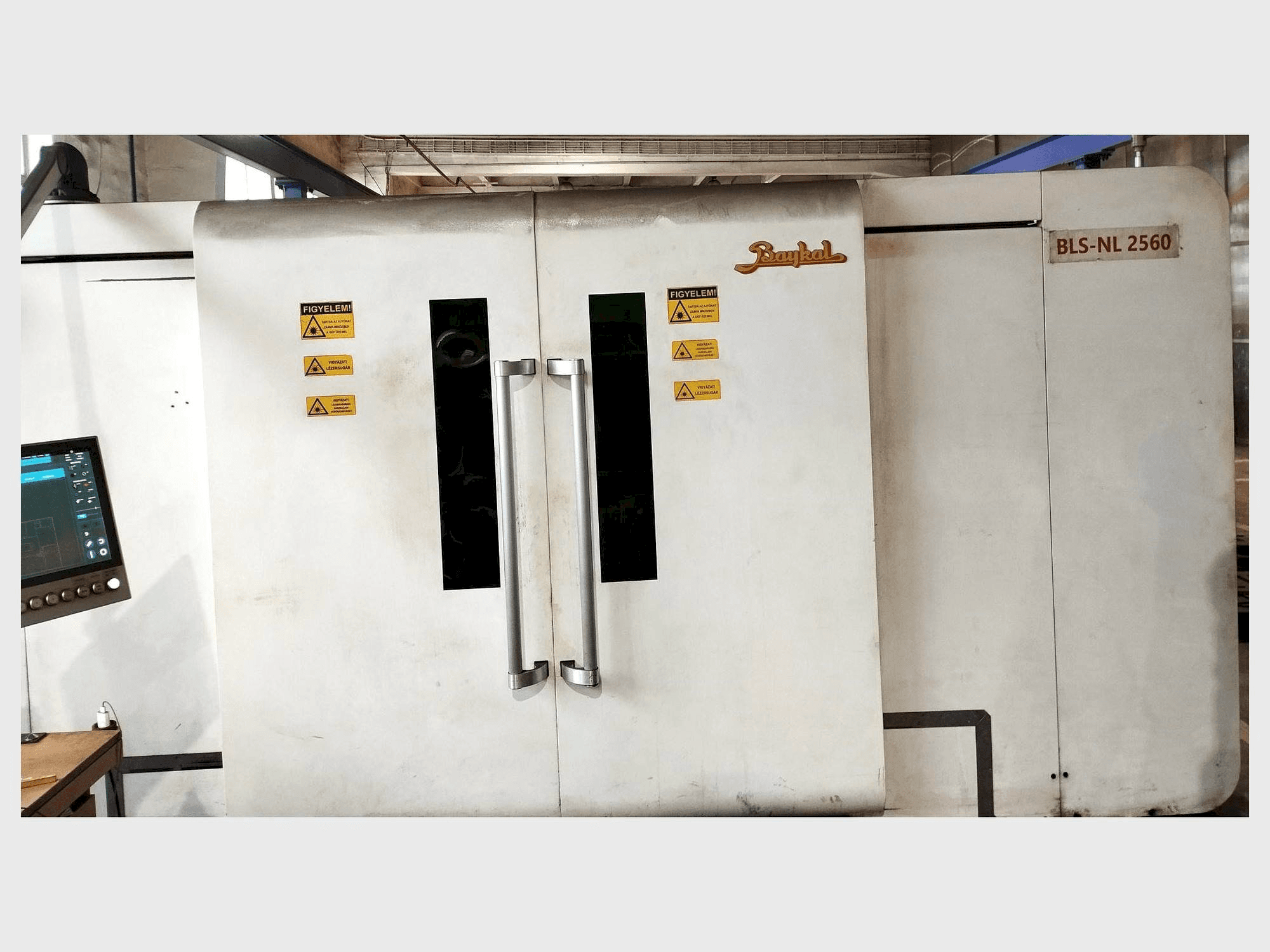

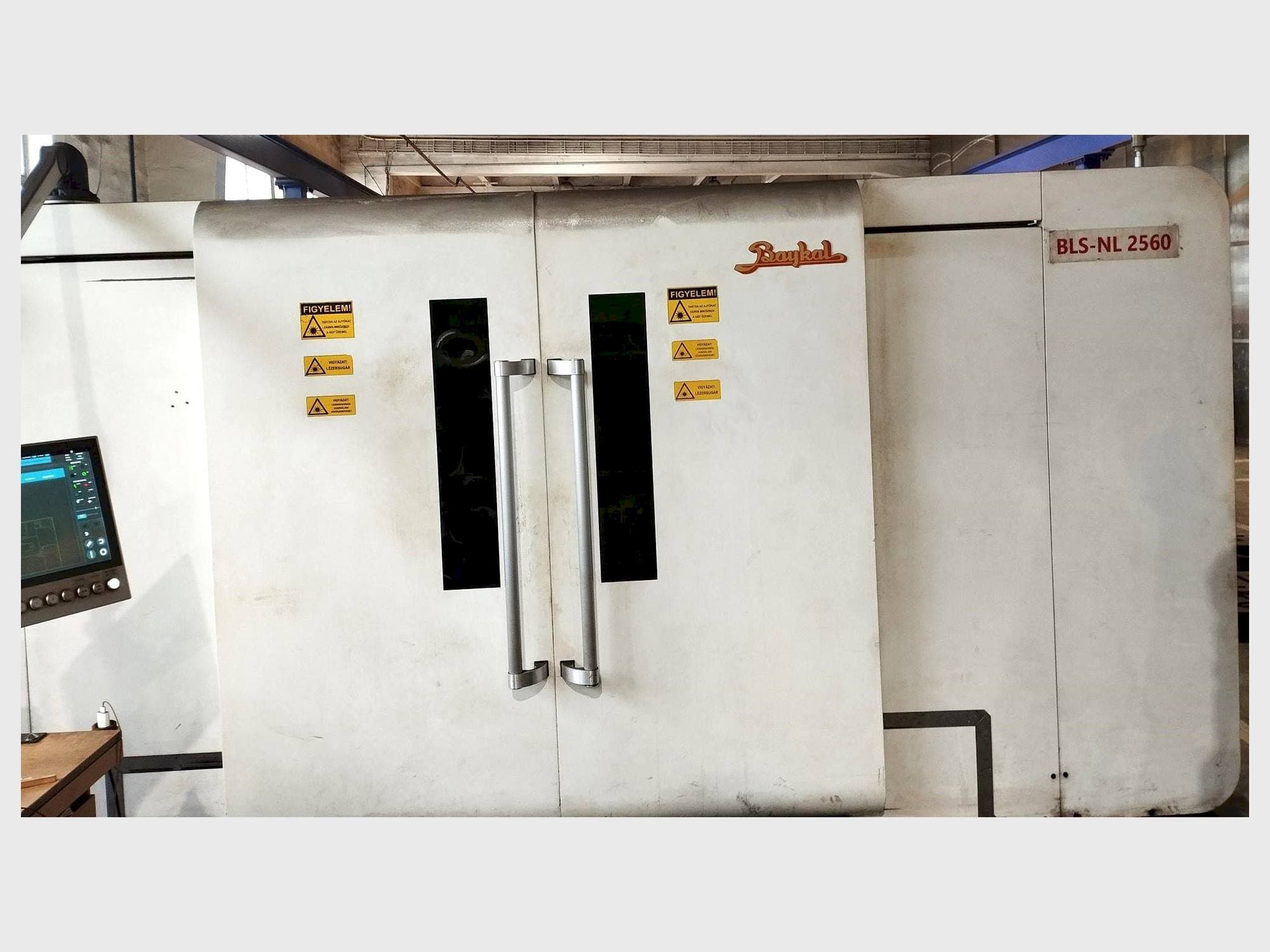

Baykal - BLS-NL 2060 4kW FiberHU-LAS-BAY-2014-00001

Aanvullende uitrusting

• Nestsoftware LANTEK Expert Cut II / Metalix AutoNest PRO
• Automatisch mondstuk reinigen en kalibreren
• Dampafzuiger inclusief 1000 m 3 /h
• Krachtig en nauwkeurig lineair systeem Beckhoff CNC-besturing
• Waterkoeling met dubbele circulatie
• Systeem voor opbrengst/afgifte/dosering met glasvezelbundel Besturingssysteem op basis van Windows
• 360 graden vrij draaibaar, positioneerbaar CNC bedieningspaneel
• Automatische palletwisselaar (dubbele laadbak) met hydraulische lift, geïntegreerd gemotoriseerd aandrijfsysteem
• Programmeerbare selectie hulpgas (lucht / zuurstof / stikstof) 1-25 bar Geavanceerde Precitec snijkop (lucht met dwarsblazen)
• Automatisch spuitmondreinigings- en kalibratiesysteem Standaard rookafzuigsysteem, Lantek CAD/CAM-systeem - Ingebouwde veiligheidssystemen

Voordelen van de machine

Kwalitatieve machinevoordelen

• Baykal gebruikt een precitec laserkop, die zorgt voor de beste resultaten en constante piekprestaties op het materiaaloppervlak van het eindproduct.
• Dankzij de capacitieve sensor is de afstand tussen de laserkop en het werkstuk constant.
• De laserkop is uitgerust met een cassettesysteem.
• De snijkop bevat ook een spiegel ter bescherming van de lens. De spiegel beschermt de snijlens en zorgt zo voor een lange levensduur. De eenvoudig te vervangen en goedkope beschermspiegel zorgt voor een probleemloze werking zonder problemen met de lenzen.
• De snijkop is uitgerust met een botsbeveiliging. Bij een botsing met het werkstuk komt de kop gemakkelijk los om verdere schade te voorkomen.
• Automatische sproeierreiniging - en aanpassing // gasregeling en toevoersysteem
• De machine is uitgerust met een automatisch gasselectiesysteem. Afhankelijk van het snijproces selecteert en regelt de machine automatisch de snij- en hulpgassen. De lage- en hogedruk stikstof-, zuurstof- en luchtsnij- en hulpgasleidingen zijn allemaal aangesloten.
• Twincat cnc-besturingssoftware voor beckhoff-besturingen pc-gebaseerde besturingssoftware met volledige cnc-functionaliteit dekt het hele scala van klassieke cnc-functies af
• Ipg fotonica fiber laser
• De laserstraal wordt in de vezel gecreëerd en bereikt de snijkop zonder onderbreking, met uitzondering van de bundelkoppelaar of schakelaar.

Technische voordelen van de machine

• Snijkop precitec procutter 2. 0
• Focuslenzen 150 mm
• Lineaire rails (bosch rexroth)
• Snel verplaatsen 115 m/min. 150 m/min
• Vectorsnelheid 165 m/min 215 m/min
• Versnelling 2. 2g (22m/s2) 3. 0 g (30m/s2)
• Absolute positioneringsnauwkeurigheid ± 0. 02 mm ± 0. 01 mm
• Herhaalbaarheid ± 0. 02 mm ± 0. 01 mm
• Programmeerbare voedingssnelheid tot 100 m/min tot 125 m/min
• Transfertafel gemotoriseerd - automatische uitwisseling

Extra informatie

Beeldscherm met aanraakscherm - 320 GB opslag voor programmagegevens // Bescherming tegen lichtbarrière, volledige afdekking als standaarduitrusting // Venster ter bescherming van de lens
