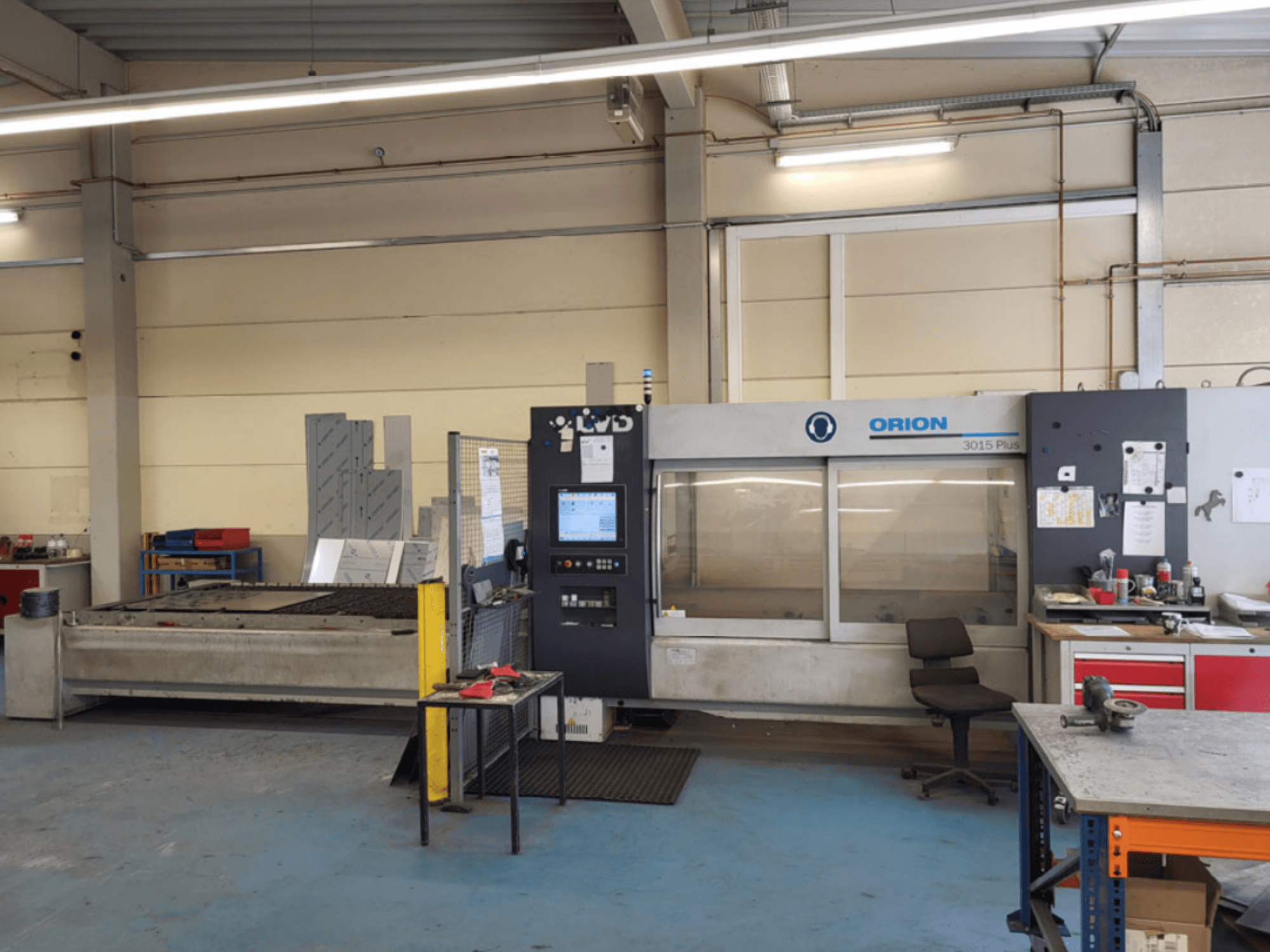

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Max plaatafmeting: 3000 × 1500 mm

• Max plaatgewicht: 570 kg

• Max positioneersnelheid:

  • X/Y assen: 100 m/min

  • Z-as: 15 m/min

• Herhaalbaarheid: ±0,025 mm

• Positioneernauwkeurigheid: ±0,05 mm/m

• Laser:

  • Type: Fanuc HF-geëxciteerde CO₂

  • Vermogen: 2500 W (±2%)

  • Vermogensbereik: 100-2500 W

  • Uitgangsstabiliteit: ±1%

  • Golflengte: 10,6 µm

  • Pulsfrequentie: 5 Hz-33 kHz

  • Lasergasverbruik: 10 l/u

  • Koeling: Gesloten watercircuit

• Snijcapaciteit materiaal (2500 W):

  • Staal: 16 mm

  • Roestvrij staal (N₂): 10 mm

  • Aluminium: 6 mm

Extra uitrusting

• Automatisch laad-/ontlaadsysteem:

  • Max plaatafmetingen: 3050 × 1525 × 12 mm

  • Max stapelgewicht: 2500 kg

  • Maximale stapelhoogte: 100 mm

  • Voetafdruk (inclusief automatische lader): 8900 × 6600 × 3700 mm

• Compacte toren:

  • Max. velformaat: 3050 × 1525 × 16 mm (of 2550 × 1525 × 20 mm)

  • Min. velformaat: 1000 × 1000 mm

  • Max palletgewicht: 3000 kg

  • Max pallethoogte: 240 mm (inclusief pallet)

  • Voetafdruk: 8850 × 7200 mm

  • Torenhoogte opties:

    • 4 pallets: 4100 mm

    • 6 pallets: 4940 mm

    • 10 pallets: 6620 mm

Opmerking: "Min. plaatafmeting: 1000 × 1000 m" in de bron blijkt een typefout te zijn; hier vermeld als mm.
