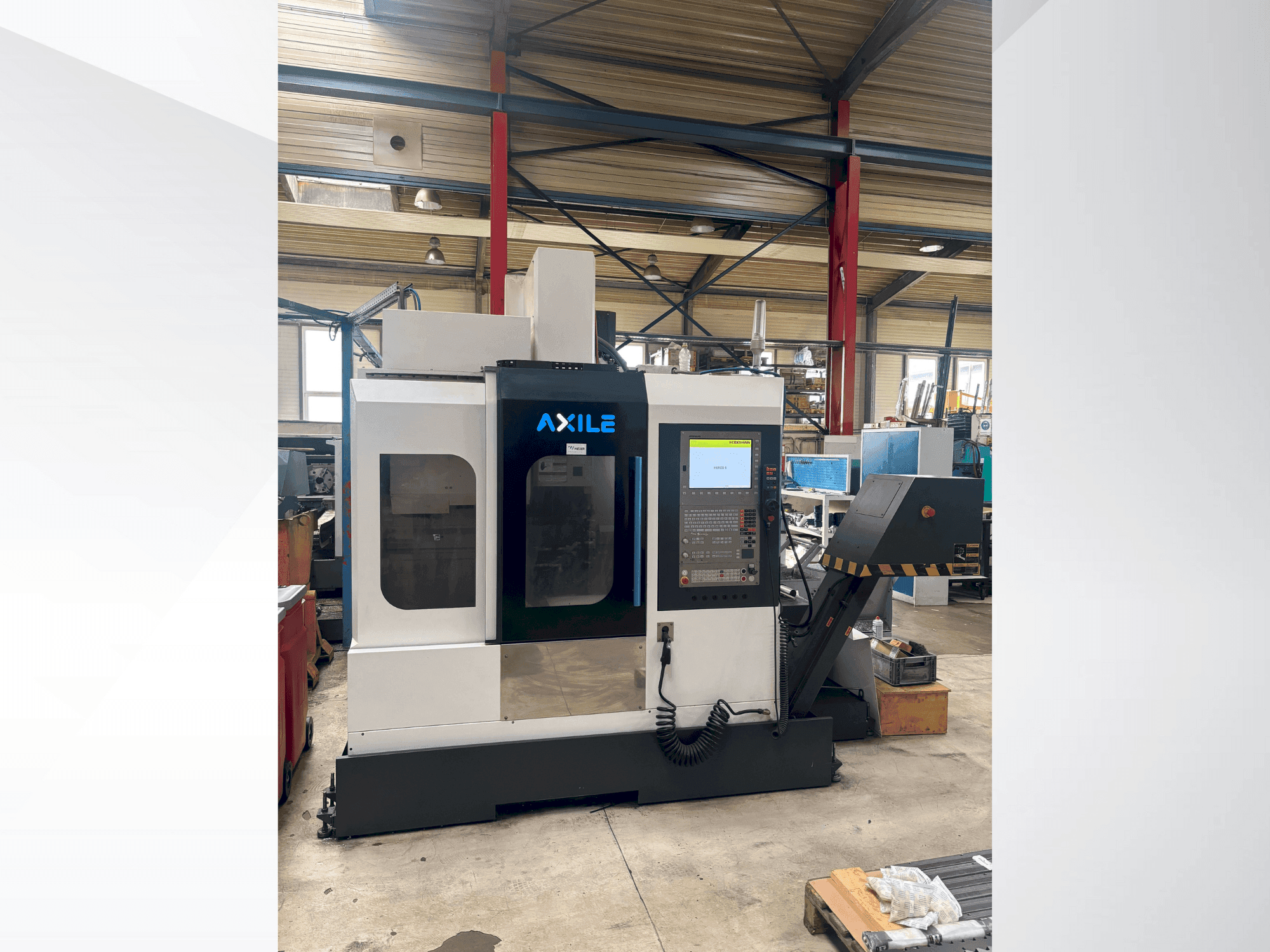

AXILE - V4AT-MIL-AXI-2019-00001

Aanvullende uitrusting

• T-gleuven: 16 × 100 mm (4 stuks)
• Snelheid: Standaard: 12000 tpm / Optioneel: 18000 tpm of 24000 tpm
• Motorvermogen: Heidenhain: 10/12,5 kW /Siemens: 10,5/15,8 kW /Fanuc: 11/15 kW/ Optioneel: 20 kW
• Axiale nauwkeurigheidsregeling (AAC) / bewaking spindeltrillingen (SVS) / regeling gereedschapspuntpositionering (TPC)
• Standaard: 30 of 32 gereedschappen/ Optioneel: 40 gereedschappen
• Gereedschapshouder: BT / CAT / DIN 40 / HSK 63 /Wisseltijd (gereedschap-naar-gereedschap): 1,55 s (50 Hz) / 1,31 s (60 Hz)
• Max. Afmetingen gereedschap: Diameter: Ø75 mm (Ø125 mm met leeg buurvak) / Lengte: 300 mm /Gewicht: 7 kg
• Gereedschapwisselaar (ATC) Type: Armwissel
• ISO40 in-line spindel (12000 tpm, met CTS-functie) / Spindeloliekoeler / Armgereedschapwisselaar (30/32 gereedschappen)
• Koelvloeistoftank (20 bar) / Schraper spanentransporteur / Lineaire encoder voor alle 3 assen / Terugspoelinrichting / Spoelpistool / Warmtewisselaar / Voorbereiding 4e as (schakelcircuit)

Voordelen van de machine

Technische voordelen van de machine

• Tafel: afmetingen: 770 × 410 mm / hoogte: 820 mm / max. Belasting: 400 kg. Belasting: 400 kg
• Nauwkeurigheid: herhalingsnauwkeurigheid (x/y/z): ±0. 01 mm / positioneernauwkeurigheid: 0. 01 mm over 300 mm / aanvoersnelheid (ijlgang): 36 m/min (x/y/z)
• Geleiderails: lineaire geleidingen (35 mm kogel) x: 300 mm afstand/ y: 620 mm /afstand z: 400 mm/afstand
• Asaandrijving: kogelomloopspindels: Ø32 × p12 × c3 (voor x, y, z)
• Max. Laadgewicht: 160 kg (standaard) / 200 kg (optioneel)
• Vloeroppervlak: 3195 × 1910 mm
• Spilcentrum tot z-as bescherming: 475 mm/spilneus tot tafel: 100-550 mm
