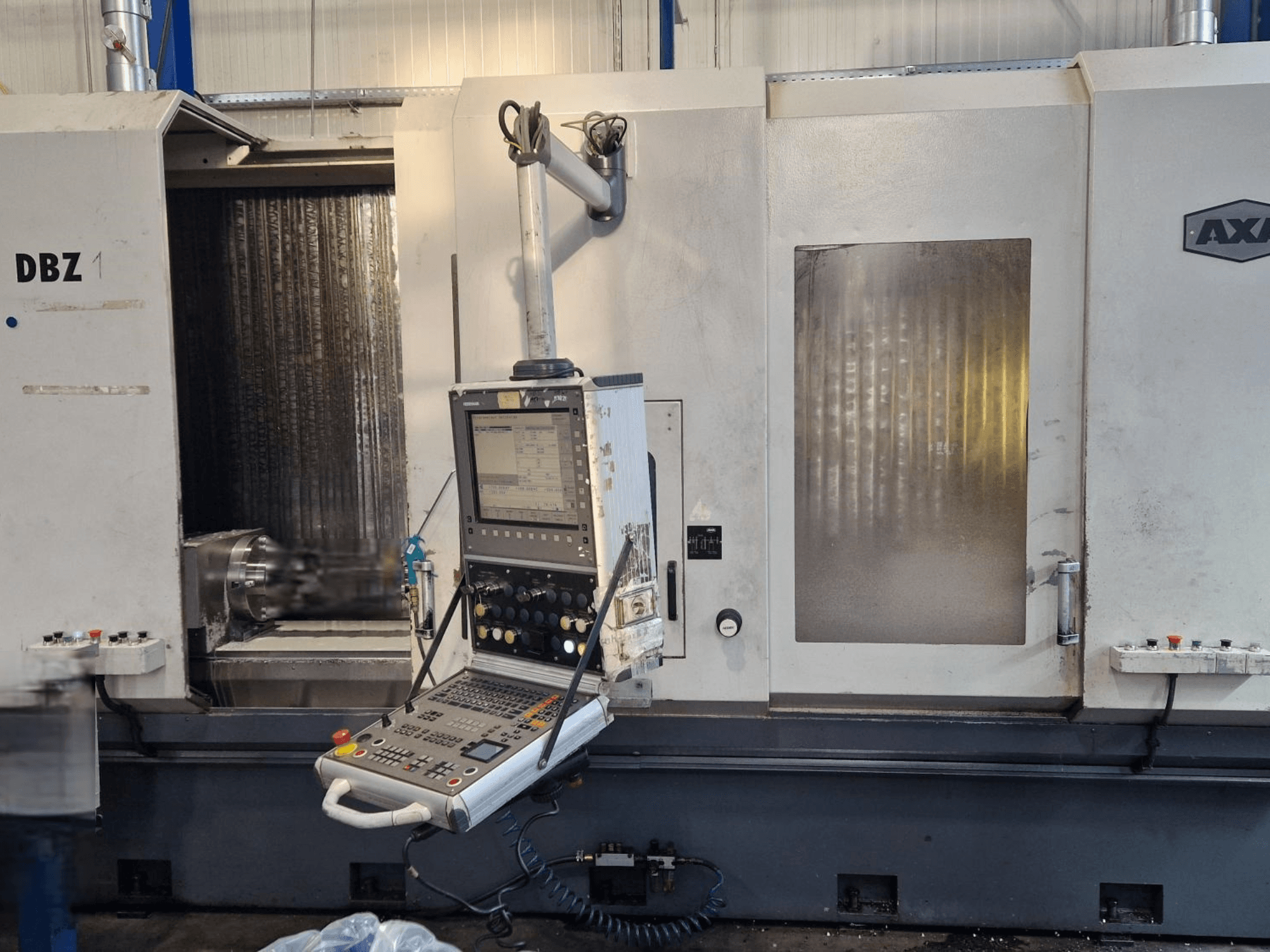

AXA - DBZAT-MIL-AXA-2010-00001

• Spindeluren: 36.604 uur (gecontroleerd aan de hand van een afbeelding)

• Bedrijfsuren: 40.049,8 uur

• Machine-in-uur: 81.189 h

• Verplaatsingsbereik X-as: 2 x 750 mm (pendelbedrijf)

• Verplaatsingsbereik Y-as: 500 mm

• Verplaatsingsbereik Z-as: 600 mm

• Opspanvlak / tafelafmetingen: 1350 x 500 mm rechts en links (2x)

• Max. tafelbelasting: 800 kg/m²

• Type spil: holle-asmotor, watergekoeld

• Toerentalbereik spil: 30 - 8.000 tpm (max. 10.000 tpm opgegeven / Nmax 12.000 tpm)

• Vermogen spil (40% ED): 30,0 kW

• Vermogen spil (100% ED): 20,0 kW

• Koppel spil (40% ED): 143,2 Nm

• Koppel spil (100% ED): 95,5 Nm

• Gereedschapshouder: SK 40

• Capaciteit gereedschapswisselaar: 22 posities (plaat-/schijftype)

• - Max. gereedschapsdiameter: 85 mm (135 mm met vrije aangrenzende posities)

  - Max. gereedschapslengte: 400 mm

  - Max. gereedschapsgewicht: 8 kg (bij L=400 mm) / 5,5 kg (bij L=200 mm)

  - Snelle voeding X-as: 25 m/min

  - Snelle verplaatsing Y-as: 25 m/min

  - Snelle verplaatsing Z-as: 20 m/min

  - Aansluitspanning: 3x 400 V / 230 V / N / PE, 50 Hz

  - Aangesloten vermogen: 55 kVA

  - Reservezekering: max. 100 A

  - Besturingsspanning: 24 V

• Totale afmetingen: 4500 × 2250 × 2700 mm

• Gereedschapswisselaar: gereedschapswisselaar van het plaattype

• Ontwerp/configuratie: bewegende kolom; werkgebieden links/rechts (pendelbewerking)

• Veiligheid/behuizing: Onderhoudsdeur

Extra uitrusting

• NC-draaitafel RTA 200 met hydraulisch tegenlager (4e as)

• Opspansysteem: Hydraulica voor rechter/linker bewerkingsgebieden, incl. draaikoppeling voor 4e as

• Interne koelvloeistoftoevoer (IKZ)

• Spaanband

• Emulsiesysteem (koelvloeistof)

• Nakoelunit (chiller)

• Aan één opspanzijde is een 4e as gemonteerd. Deze is bij de levering inbegrepen.
