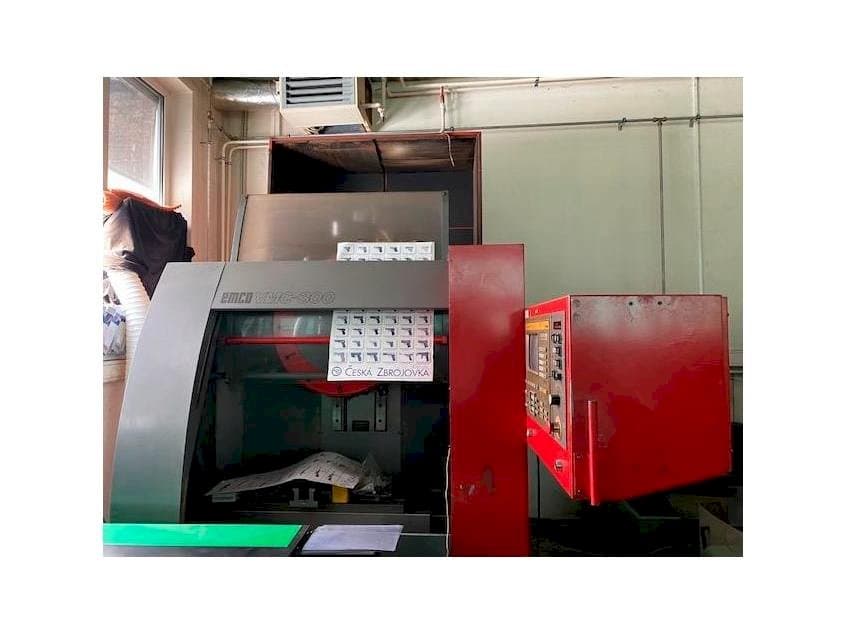

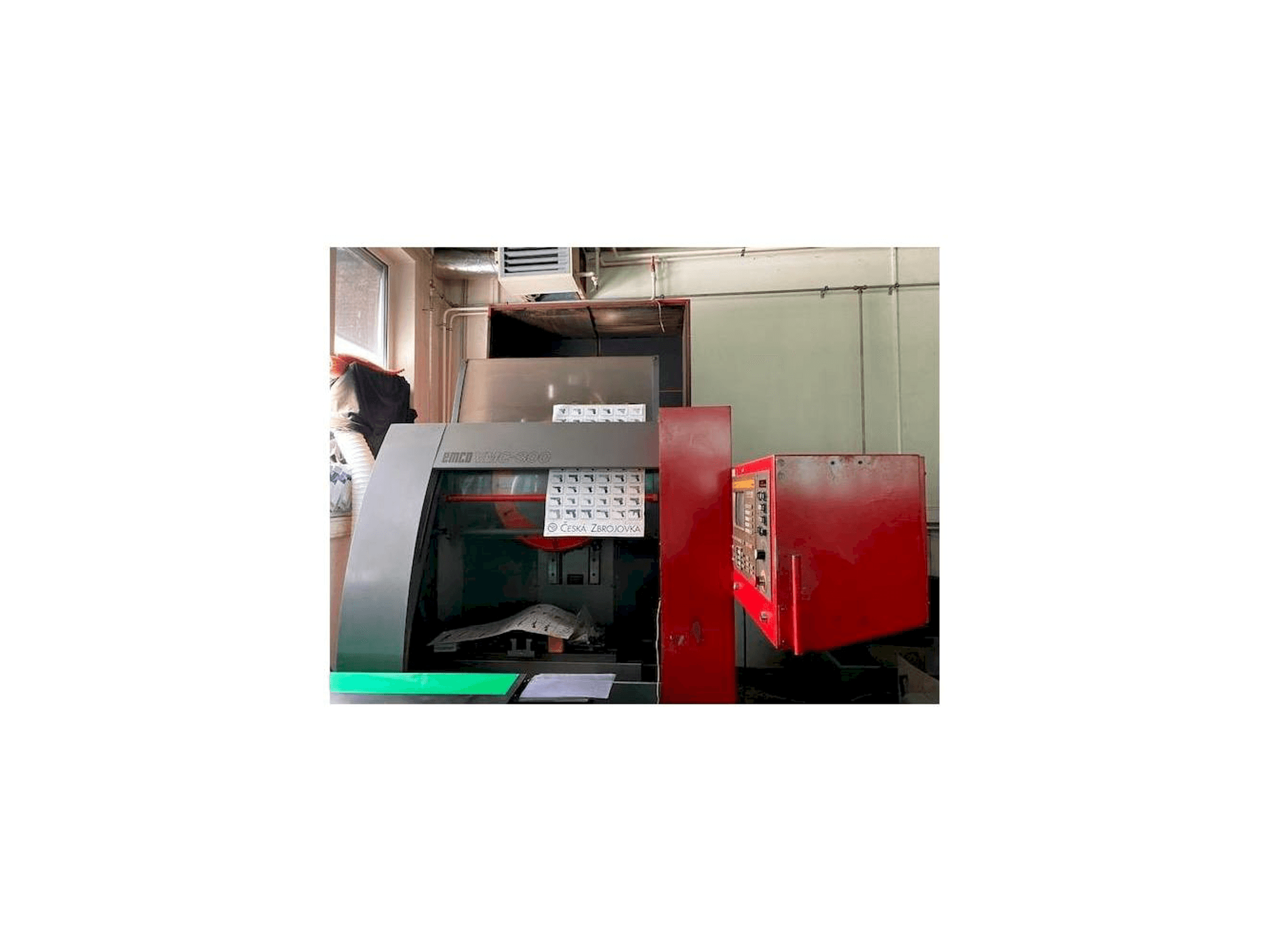

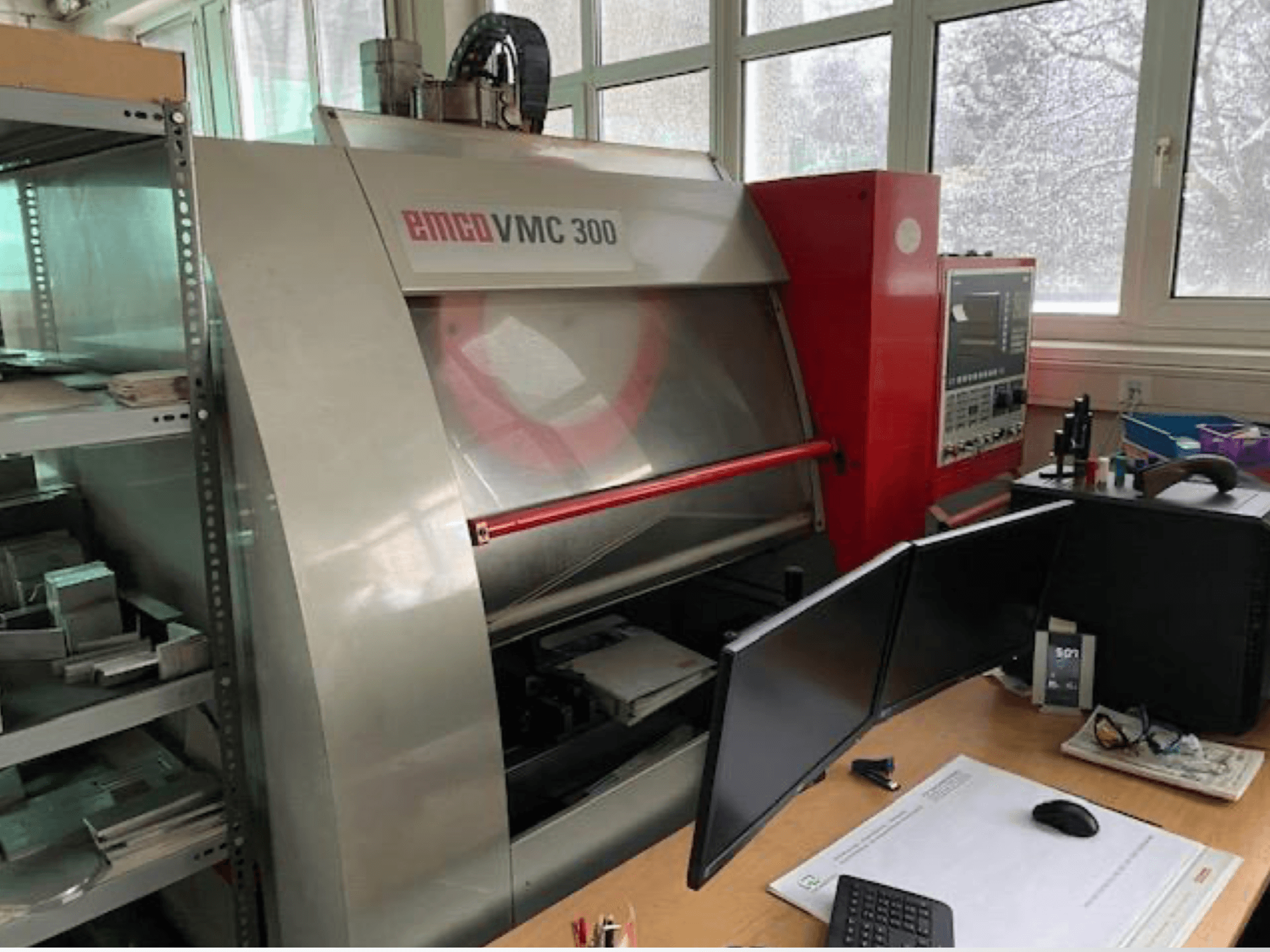

Dit verticale bewerkingscentrum EMCO VMC 300 is in 2003 in Oostenrijk geproduceerd. Het is uitgerust met een Siemens SINUMERIK 810D-besturing. De machine beschikt over een automatische gereedschapswisselaar met 12 posities, een SK40-spil met toerentallen tot 5.000 tpm en verplaatsingen van 420 × 330 × 240 mm (X/Y/Z), waardoor hij geschikt is voor nauwkeurige frees-, boor- en tapbewerkingen. Neem voor meer informatie contact met ons op.
Overzicht
- merk: EMCO
- jaar: 2003
- MODEL: VMC 300
- toepassingstype: Frezen
- Vestiging: Oostenrijk
- machinetype: Verticaal bewerkingscentrum
- merk bedieningseenheid: SIEMENS
Technische Informatie - EMCO VMC 300
Besturingseenheid
- Merk besturing: SIEMENS
- Besturingsmodel: SINUMERIK 810D
Afmetingen
- Machinediepte: 2300 mm
- Machinehoogte: 2450 mm
- Machinelengte: 2300 mm
- Machinegewicht: 2900 kg
- Machinebreedte: 2400 mm
- Tafellengte: 850 mm
- Tafellast: 150 kg
- Tafelbreedte: 325 mm
Beweging
- Aantal assen: 3
- X-as verplaatsing: 420 mm
- Y-as verplaatsing: 330 mm
- Z-as verplaatsing: 240 mm
Technische specificatie
- Max. gereedschapsgewicht: 5 kg
- Max. werkstukhoogte: 190 mm
- Positioneernauwkeurigheid: 4 µm
- Spindelvermogen: 9 kW
- Spindelsnelheid: 5000 RPM
- Kegelmaat: SK 40
- Gereedschapstations: 12
Extra informatie
Er zijn 2 exemplaren beschikbaar (een nieuwer en een ouder) met verschillende merken besturingssystemen
Afstand van de spilneus tot de tafel: 210 – 450 mm
Aantal T-gleuven: 3
Breedte T-gleuf: 14 mm
Afstand tussen T-gleuven: 100 mm
Diameter spindellager: Ø60 mm
Type lager: hoekcontactkogellager
Gereedschapskonus: SK40 (DIN 69871 / ISO 7388-I)
Trekbout: M16 (DIN 69872 / ISO 7388-II)
Automatische gereedschapsklem
Gereedschapsklemkracht: 6.000 N
Spiluitloop: 330 mm
Vermogen spindelmotor: 9 / 11 kW (100% / 60% inschakelduur)
Optioneel spindeltotaal: 0 – 8.000 tpm
Maximaal koppel: 100 Nm (5.000 tpm) / 78 Nm (optie 8.000 tpm)
Geluidsniveau: 72 dB(A) bij 5.000 tpm
Freescapaciteit in staal (16MnCr5 – 790 N/mm²): 220 cm³/min
Maximale boorcapaciteit in staal: Ø25 mm
Maximale tapcapaciteit in staal: M20
AC-servoaandrijvingen met kogelomloopspindels
Aanvoersnelheid (X/Y/Z): 0,01 – 12.000 mm/min
Snelverplaatsing (X/Y/Z): 12 m/min
Aandrijfkracht X/Y: 6.000 N
Aandrijfkracht Z: 8.800 N
Resolutie: 0,001 mm
Gereedschapshouder: trommeltype met richtingslogica
Automatische gereedschapswisselaar
Maximaal totaal gereedschapsgewicht in magazijn: 36 kg
Maximale gereedschapsdiameter: 100 mm
Maximale gereedschapslengte: 220 mm
Gereedschapswisseltijd: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s
Chip-to-chip-tijd (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s
Inhoud koelvloeistoftank: 100 L
Debiet koelvloeistofpomp: 10 L/min
Maximale koelvloeistofdruk: 3,7 bar
Koelvloeistoftoevoer: 4 externe sproeiers
Automatische centrale smering voor geleidingen en kogelomloopspindels
Met vet gesmeerde lagers van de hoofdspil
Voeding: 3/PE ~ 400 V / 50–60 Hz
Maximale spanningsschommeling: +5% / -10%
Aangesloten vermogen: 15 kVA
Nominale stroom: 22 A
Maximale stroom: 25 A
Hoofdzekering: 35 A (traag)
Vereist kortsluitvermogen: 1600 kVA
Druk in het pneumatische systeem: 5 – 10 bar
Minimale luchtstroom: 750 L/min
Gemiddeld luchtverbruik: 180 L/min
Extra uitrusting
Automatische gereedschapswisselaar met 12 posities
Automatisch centraal smeersysteem
Koelsysteem met 4 externe sproeiers
Automatisch gereedschapsklem-systeem
SK40-spilinterface
Voordelen van de machine:
Betrouwbare automatische gereedschapswisselaar met 12 posities
Geïntegreerd automatisch smeersysteem voor geleidingen en kogelomloopspindels
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
