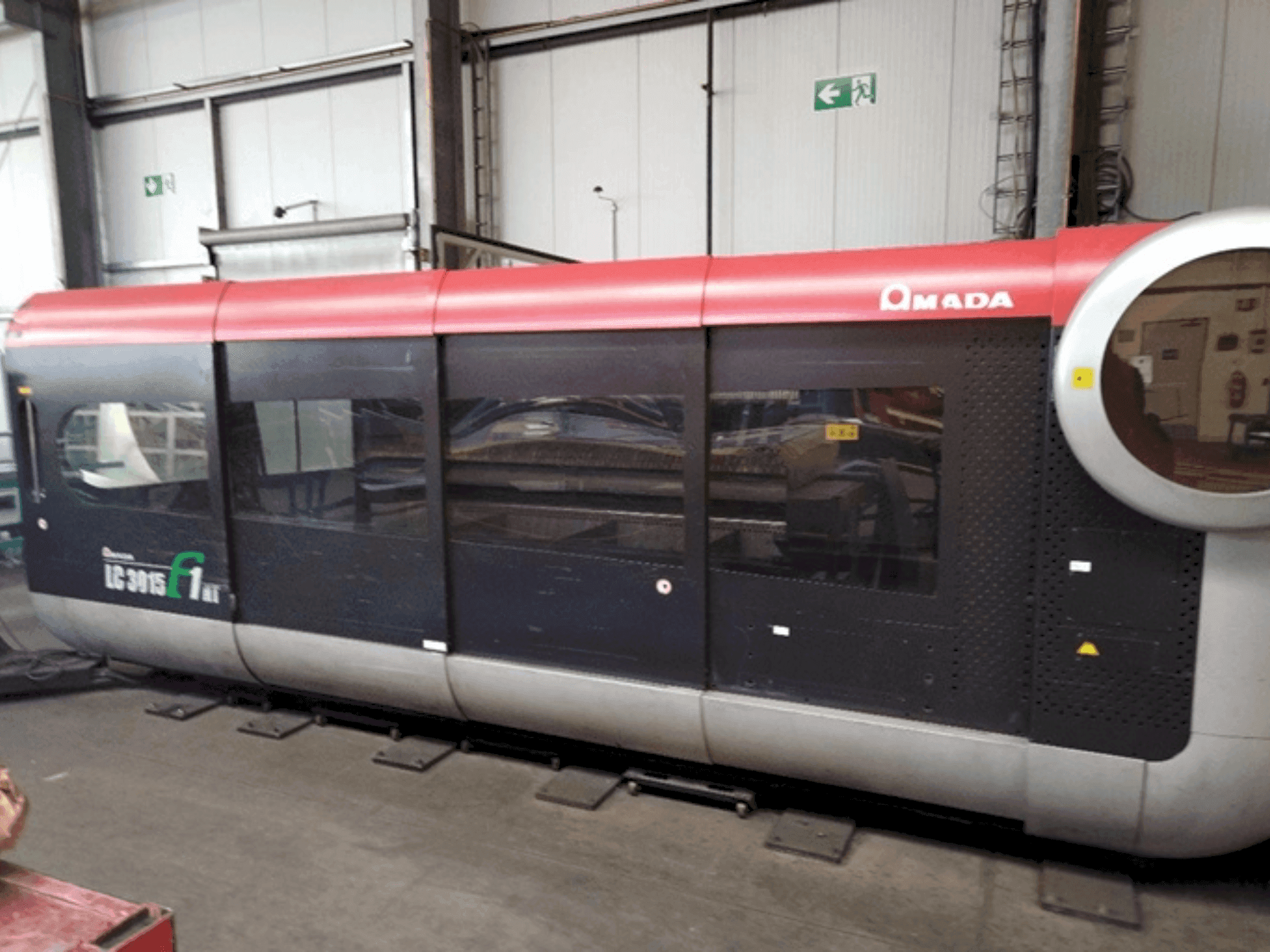

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Voordelen van de machine

Technische voordelen van de machine

• Benodigd vermogen: 98 kva
• Capaciteit: 4 kw
• Laserresonator: af4000i-b
• Transformator: marx tg 516

Extra informatie

Machine met transportkist (L x B x H): 7120×3150×2370 mm Gewicht (met transportkist): 13.500 kg Laserresonator (L x B x H): 2460×1140×1965 mm Gewicht laserresonator: 1.300 kg Gecombineerde eenheid (L x B x H): 2332×1638×2201 mm Gewicht gecombineerde eenheid: Ongeveer 1.750 kg Transformator (L x B x H): 950×800×950 mm Gewicht transformator: 484 kg Palletwisselaar (L x B x H): 3868×2352×1010 mm Gewicht palletwisselaar (zonder hefkogelsteunen): 2.450 kg Gewicht palletwisselaar (met hefbare kogelsteunen [optie]): 3.500 kg Elektrische aansluitingen Totale stroomaansluiting van het systeem: 400 V / 127 KVA Aansluiting transformatorvermogen: 400 V / 89 kVA / 160 A Aansluiting gecombineerd vermogen: 400 V / 38 kVA /55A Aansluiting laserresonator: 200 V / 55 KVA Aansluiting regel- en aandrijfvermogen: 200 V / 34 kVA Bedrijfsspanning: 3×400 V(±10%)/PE/50 Hz Max. Stroomverbruik: 55 A Nominaal vermogen transformator: 89 KVA Nominale primaire spanning transformator: 3×400 V(±10%) Nominale secundaire spanning transformator: 3×200 V Nominale primaire stroom transformator: 132 A Nominale secundaire stroom transformator: 257 A Perslucht- en gasvereisten Totale persluchtbehoefte (lucht niet gebruikt als snijgas): 7 bar; 69,6 m 3/h Totale persluchtbehoefte (lucht gebruikt als snijgas): Max. 9,7 bar; 132,6 m 3/h Perslucht voor machinefuncties ("Cooling Cut" en "Oil Shot"): 6 bar; 18 m 3/h Perslucht voor "ECO CUT": 6 bar; 18 m 3/h Perslucht voor rookafzuigsysteem DELTAComp 1500-8/9: 5 bar; 5,6 m 3/h Lasergasverbruik: 10 liter per uur Snijgassen: Zuurstof, stikstof en perslucht (indien gebruikt als snijgas) zijn vereist. Vereisten voor omgeving en locatie Temperatuur werkruimte: +15 tot +35 °C Hoogte kamer: Minimaal 4 m Verlichting: Minimaal 500 Lux Vochtigheid: Minder dan 75% (zonder dauwcondensatie) Trillingen: Moet bestand zijn tegen seismische versnelling van minder dan 0,05 G (0,49 m/s 2) met een amplitude van minder dan 5 µm. Draagvermogen fundering: ≥49 kN/m 2
