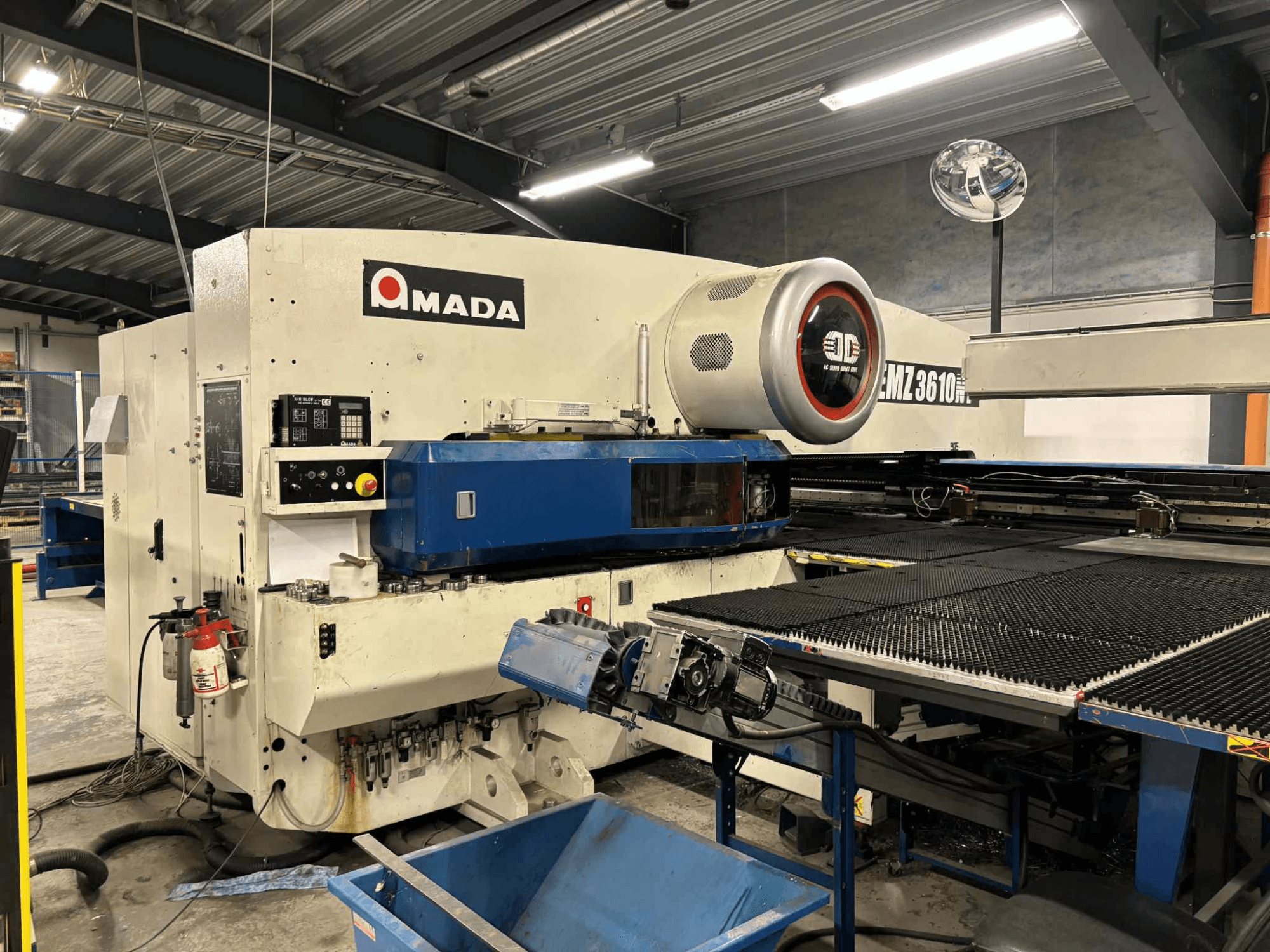

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Werkgebied met herpositionering: 5000 x 1525 mm

• Max. plaatdikte: 4,5 mm (zacht staal)

• Aanzet X/Y: 100 / 80 m/min (128 m/min simultaan)

• Tolerantie positionering: +/- 0,1 mm

• Z-toren stations: 45

• AutoIndex stations: 4 (2 x B, 2 x C)

• Revolveraanzet: 30 1/min

• Max. aantal treffers: 1000/min

• Machineframe: Brugframe

• Aandrijving voor ponsen: Servo-elektrische dubbele aandrijving

• Aandrijvingen (revolver + tafel): AC-Servomotoren

• Klemmen: Pneumatisch

• Elektrische aansluiting: 400V / 50Hz

• Elektrisch verbruik: 1 kW - 7 kW

• Luchtverbruik (machine): 250 l/min

• Luchtverbruik (Air Jet Vakuum): 250 l/min

Extra uitrusting

• Laadeenheid: Lader L III 300

  • Plaatgrootte min.: 1000 x 300 mm

  • Plaatgrootte max.: 3000 x 1500 mm

  • Materiaaldikte: 0,5 - 8,0 mm

  • Max. laadgewicht: 300 kg

  • Max. stapelhoogte: 300 mm

  • Max. palletgewicht: 4000 kg (2x2000 kg)

  • Max. doorvoersnelheid (traverse) 70 m/min

  • Aantal zuignappen: 34 stuks

  • Controle dubbele vellen: Ja, met plaatdiktedetector

  • Luchtverbruik: 510 l/min, 6 bar inlaatdruk

  • Elektrische aansluiting: 400V

• Losunit met onderdelenverwijderaar: PR 3 UL 300 P

  • Deelgrootte min./max.: 150 x 150 mm / 2500 x 1000 mm

  • Plaatdikte: 0,5 - 3,0 mm (4 mm voor EM-Serie)

  • Max. gewicht onderdelen: 50 kg

  • Afmeting opslagtafel: 3400 x 1400 mm

  • Max. onderdeelgrootte voor losklemmen: 3000 x 1500 mm

  • Max. stapelhoogte skelettafel: 450 mm

  • Max. gewicht skelettafel: 2000 kg

  • Max. stapelhoogte opslagtafel: 450 mm

  • Max. gewicht opslagtafel 4000 kg

  • Max. voedingssnelheid X-/Y-richting: 180 / 90 m/min

  • Luchtverbruik: 1000 l/min, 6 bar inlaatdruk

  • Elektrische aansluiting: 400V
