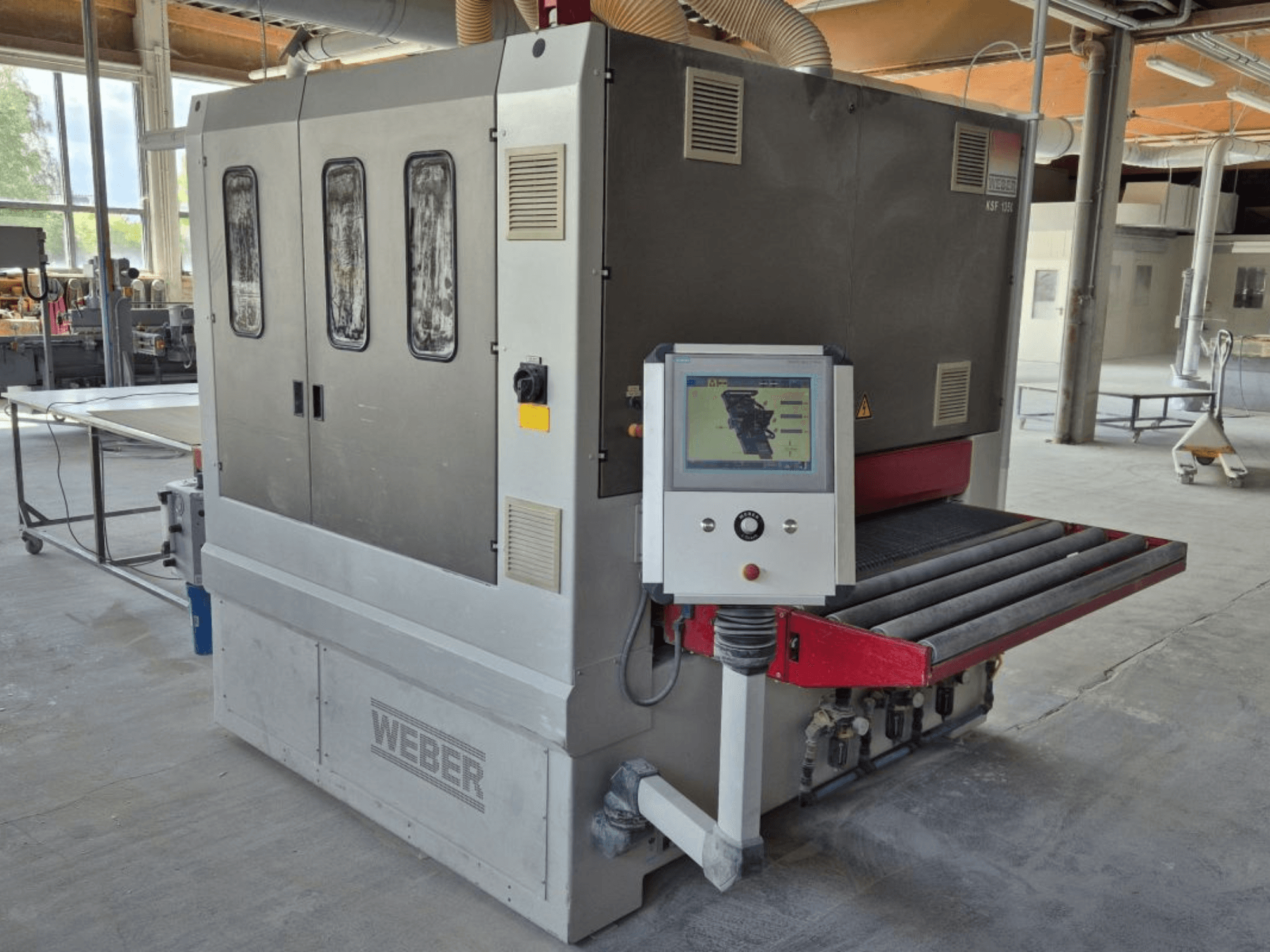

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Machineframe en voeding

• Zware gelaste stalen constructie voor 3 schuureenheden

• Constante aanvoerhoogte: 900 mm

• Bedieningspaneel en schuurbandwissel links (in aanvoerrichting)

• Traploze voedingssnelheid: 3-18 m/min, frequentiegestuurd

• Uitvoering met vacuümtransportband met 5,5 kW vacuümblazer en vacuümkanaal naar de bovenrand van de machine

Unit 1: Dwarsbandunit

• Druklamellenband met vilt en grafiet

• ISD link drukbalksysteem met 11 mm werkstukdetectie en 44 mm drukbalkbreedte

• Werkstukgestuurde schuurbandafblaasinrichting

Unit 2: CBF-combinatie

• Gegroefde rubberen contactrol Ø 130 mm, 60 Shore

• Dwarsdoorvoer lamellenband met aparte 4,0 kW aandrijving

• ISA link drukbalksysteem met 11 mm werkstukdetectie en 22 mm drukbreedte (contraroterend)

• Werkstukgestuurde oscillerende schuurbandafblaasinrichting

Unit 3: dwarsbandunit

• ISD-schakel drukbalksysteem met 11 mm werkstukdetectie en 44 mm drukbalkbreedte

• Werkstukgestuurde schuurbandafblaasinrichting

Besturingen en functies

• Siemens MP 377 12" Multi-Panel HMI: 12" kleurendisplay, programmageheugen voor 300 programma's, alle parameters via programma in te stellen

• WEBER i-Touch besturing met draaiknopnavigatie

• WEBER AWDM: automatische dikteregeling bij machine-invoer met startschakelaar

• Overdikte-veiligheidsrol bij inlaat: automatisch opheffen van contactrol en gesegmenteerde drukbalken; aanvoeruitschakeling

• ISA/ISD-besturing: werkstukdetectie met hoge resolutie in stappen van 22 mm; vrij laden van complexe vormen; meervoudig laden met minimale tussenruimte; instelbare slijpintensiteit en druk via programma

• ISA koppeldrukbalksysteem (Unit 2): drukstuk in lengte- en dwarsrichting beweegbaar

• ISD gesegmenteerd drukbalksysteem (Eenheden 1 en 3): afzonderlijk instelbare randdruk (alleen buitenrand of buiten- en binnenrand); selecteerbaar voor langs- en dwarsrand of alleen langsrand

Technische gegevens

• Werkbreedte: 1350 mm

• Aandrijfeenheid 1 (Eco-Drive, frequentiegestuurd): 15,0 kW

• Aandrijfeenheid 2 (Eco-Drive, frequentiegestuurd): 20,0 kW

• Aandrijfeenheid 3 (Eco-Drive, frequentiegestuurd): 15,0 kW

• CBF-aandrijving: 3,0 kW

• Aandrijving vacuümventilator: 5,5 kW

• Anti-terugloopaanvoer (frequentiegestuurd): 3,0 kW

• Aandrijving hoogteverstelling (frequentiegestuurd): 0,75 kW

• Schuurbandsnelheid (frequentiegestuurd): ca. 3-20 m/s

• Afmeting schuurband (dwarsbanden): 2 × 150 × 5100 mm

• Afmeting schuurband (brede band): 1370 × 2620 mm

• Dikte werkstuk (min/max): 4-140 mm

• Werkhoogte (constant): 900 mm

• Traploze aanvoersnelheid: 3-18 m/min

Extra uitrusting

• Werkstukafwerper met WEBER ES systeem (werkstukgestuurd; energiebesparend; individuele slederegeling)

• WANDRES microreiniging, uitvoering met één borstel (zwaardborstel met geïntegreerde micro-vochtigheid voor optimale verwijdering van lakstof)
