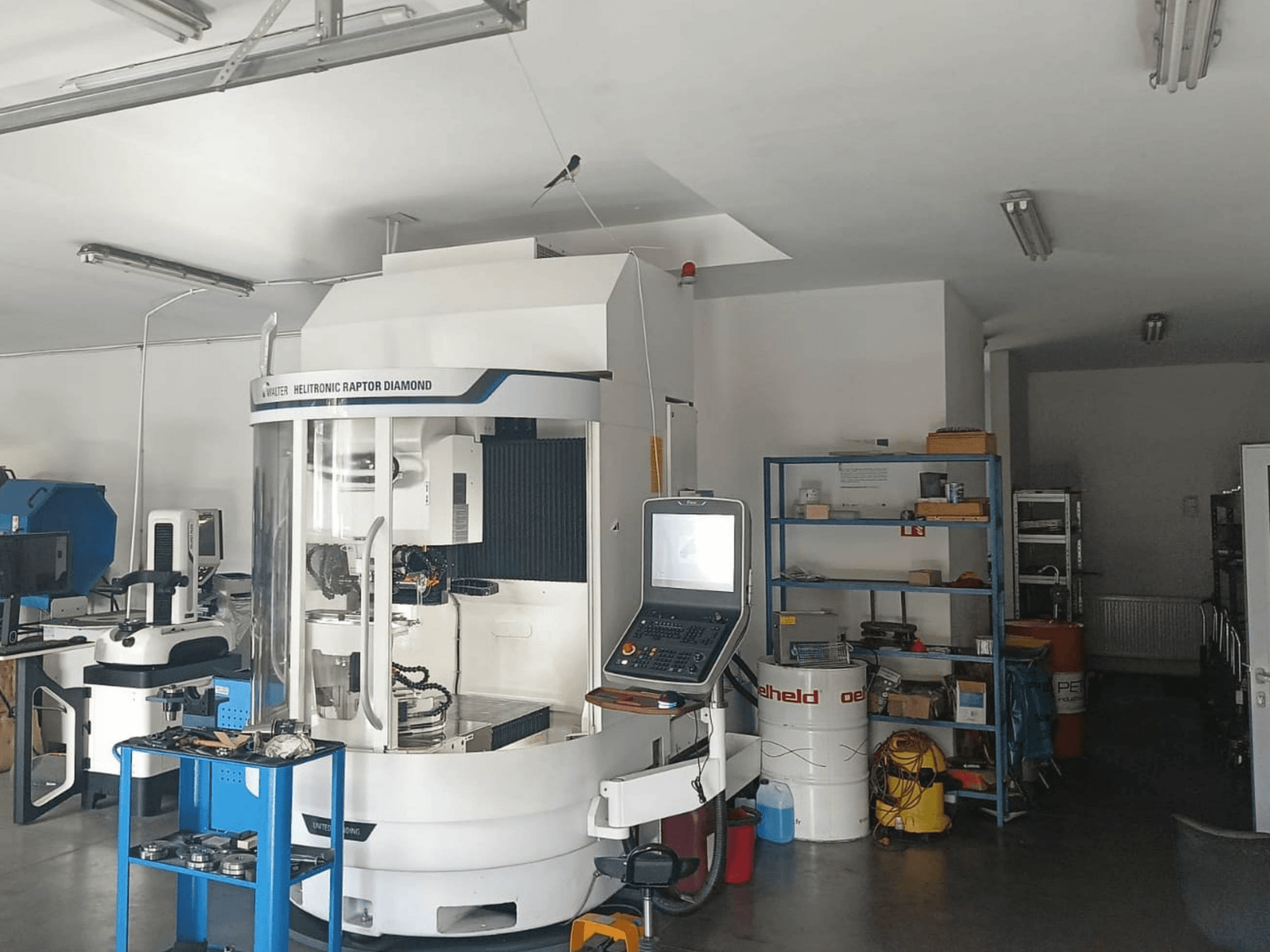

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Bedrijfsuren: ca. 4.371 uur

• Werkbereik:

  • Gereedschapsdiameter: Ø3–290 mm (optioneel tot Ø400 mm, afhankelijk van de configuratie)

  • Maximale gereedschapslengte: 270 mm (optioneel tot 350 mm, afhankelijk van de configuratie)

  • Maximaal gereedschapsgewicht: 50 kg

• Assen:

  • Aantal CNC-assen: 5

  • Snelheid lineaire assen: tot 15 m/min

• Spil:

  • Max. diameter slijpschijf: Ø200 mm

  • Koppeling: HSK

  • Riem aangedreven, dubbelzijdige spil

• Slijpen / Vonken:

  • Slijpen en vonkverspaning in één opstelling

  • Voor gereedschappen van hardmetaal, HSS, PCD en CBN

  • Configureerbaar voor maximaal 3 elektroden en 3 slijpschijven, of als alternatief maximaal 6 slijpschijven

• Besturing / Machineontwerp:

  • WALTER / UNITED GRINDING CNC-besturing

  • Afgesloten werkruimte met automatische veiligheidsdeur

• Geïnstalleerde machineopties/kenmerken:

  • Bovenste tafel

  • Glazen meetlatten

  • Versterkte A-as, tot 750 tpm

  • Voorbereiding voor automatische kalibratie/meetsensor

  • Meetprobe voor slijpschijf

  • Automatisch brandblussysteem met lekdetectie

  • Geschikt voor TS-Remote

  • Toetsenbordondersteuning

  • Olieleksensor

  • Aansluiting voor extern filtersysteem

Extra uitrusting

• Automatisch laad-/manipulatiesysteem voor schachtgereedschappen (automatische gereedschapslader/manipulator)

• Koelsysteem

• Koelvloeistof-/dielektrisch filtratie- en circulatiesysteem

• Koelvloeistof-/dielektrisch systeem

• Gereedschapshouders

• Flenzen/adapters

• Slijpschijf-/elektrode-accessoires

• Automatisering/handling:

  • TOP-lader

  • 12 pallets

• Filtratie/koeling/afzuiging:

  • Olie-nevelafzuigsysteem

  • Afzuiggeluiddemper

  • Oliekoelunit

  • Filtratiesysteem met tank en pomp

• Werkstukopspanning/gereedschap:

  • Spantangen 6–16 mm

  • Spantangen 16–32 mm

  • 351 ES-spantangen: 6, 8, 10, 12, 16 mm

  • 4 x 351 ES-spantangensets

  • Spantangen: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Automatische houder 6–16 mm

  • Automatische E386-houder, 16–27 mm

  • Handmatige hydraulische houder, diameter 32 mm

  • ISO 50-opname

  • ISO 50-as

  • 2 x 50 mm HSK-elektrodehouders

  • 4 x 45 mm HSK-slijpschijfhouders

  • Slijpschijfhouder voor africhten

  • Slijpschijfset met meetadapter

  • HSK-kalibratieschijf

  • Kalibratie-rol

• Meten:

  • Heliset Plus-meetapparaat

• Software/opties/pakketten:

  • Tool Studio voor pc

  • Tool Studio Step Tools

  • 45-graden P-System-slijpoptie

  • P36-boorpakket voor hout

  • Boorset

  • Hoger P58-pakket

• Verbruiksartikelen:

  • 4 x 208 l diëlektrische vloeistof
