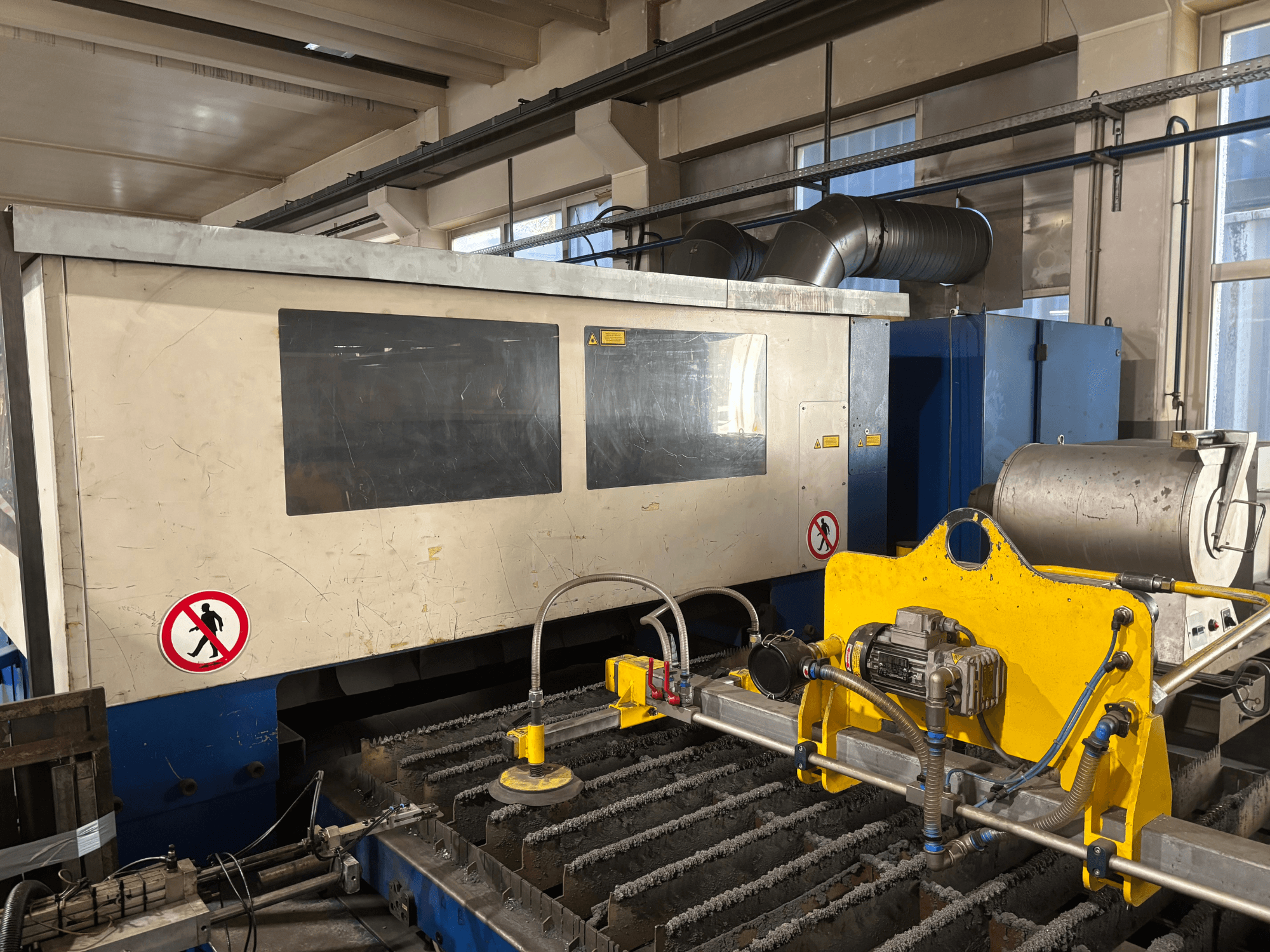

TRUMPF - Trumatic L3030 DE-CUT-TRU-2001-00001

• Elektrisch

  • Voedingsspanning: 400 V

  • Fasen: 3-fasen AC

  • Frequentie: 50 Hz

  • Nominaal vermogen: 73 kVA

  • Nominale stroom: 105 A

  • Maximale zekering: 125 A

  • Stuurspanning: 24 V DC

• Besturing

  • Besturingssysteem: Siemens Sinumerik 840D (CNC) met TRUMPF TASC3 laserbesturing

  • Versie besturingssoftware: 2.4

• Laserprestaties

  • Vermogen in CW-modus:

    • 100%: 3208 W

    • 85%: 2756 W

    • 75%: 2407 W

  • Gepulseerd (5 kHz) vermogen:

    • 100%: 3208 W

    • 75%: 2416 W

    • 50%: 1610 W

    • 25%: 810 W

    • 10%: 328 W

    • 5%: 157 W

    • 1%: 0 W

• RF/aandrijving

  • Gereflecteerd RF-vermogen: 0,3 kW

  • Maximale CW RF-amplitude: 100%

  • Schakelfrequentie (CW): 50 kHz

  • Maximale pulsspanning: 10.000 V

• Druk en lekkage

  • Maximale bedrijfsdruk: 20,01-27,00 kPa

  • Maximale turbodruk: 200 hPa

  • Lekkagesnelheid: 0,04 hPa/min

• Thermisch/CPU

  • Maximale CPU-temperatuur: 49 °C

  • Werkelijke CPU-temperatuur: 43 °C

• Optiek/uitlijning

  • Maximale straaluitlijningstijd: 600 s

• Uren

  • Uren laser aan: 65,000 h

Extra uitrusting

• RIEDEL koelmachine (koelsysteem) (2001), Type: L 15/21 TR3

  • Voedingsspanning: 400 V

  • Fasen: 3-fasig

  • Frequentie: 50 Hz

  • Nominale stroom: 42 A

  • Beschermingsklasse: IP54

  • Koelmiddel: R134a

  • Vulling koelmiddel: 11,5 kg

  • Maximale waterdruk: 20,2 bar
