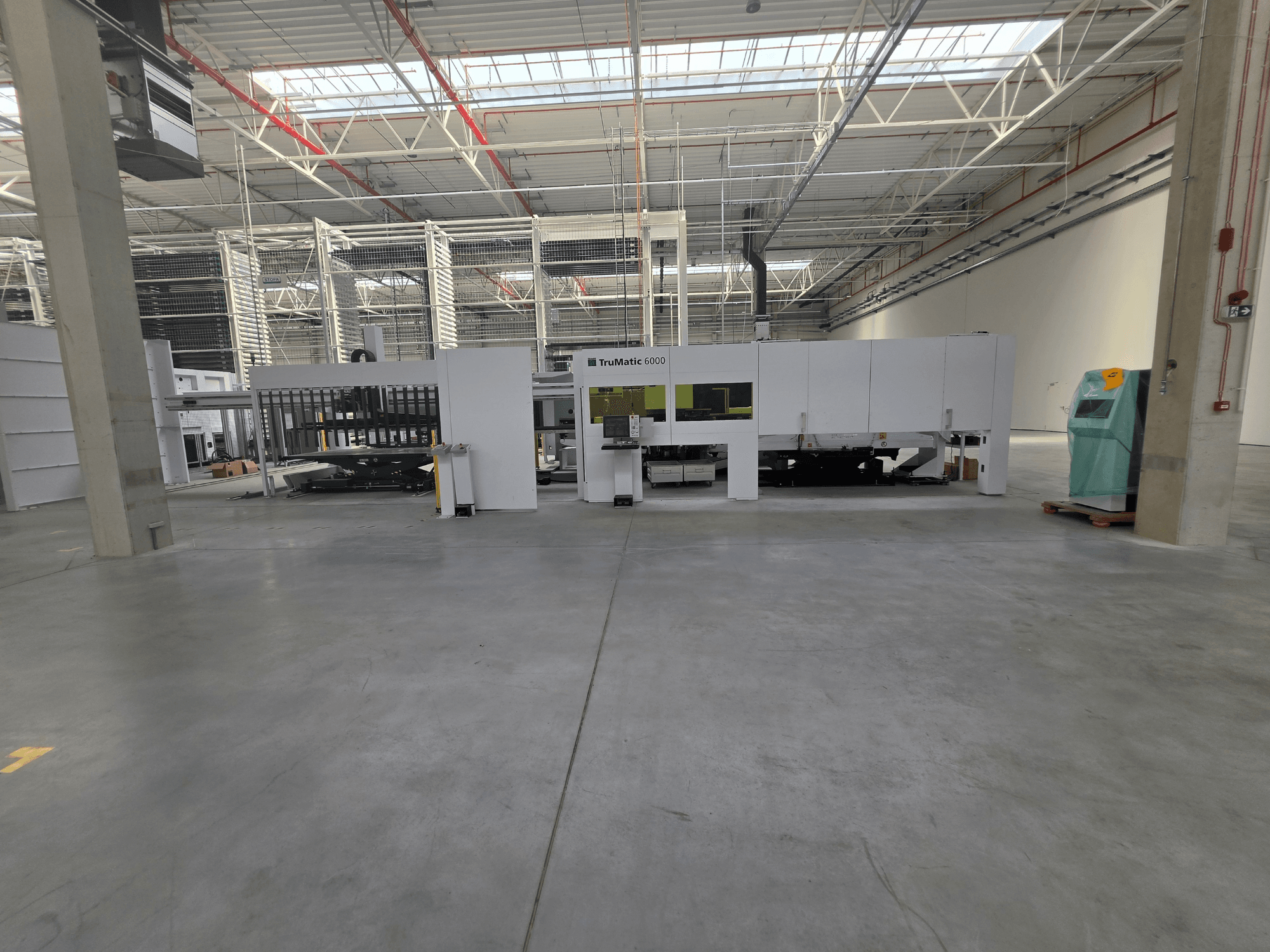

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Laserbron: TruDisk 3001 vaste-stoflaser, 3.000 W, straalgeleiding via glasvezel (10 m), compacte snijkop, botsbeveiliging, beschermglas, gesloten straalgeleiding, programmeerbare snijgasdruk

• Besturing/besturingssysteem/interface: Rexroth IndraMotion MTX CMP70; Windows Embedded; 17-inch touchscreen; 4 GB programmageheugen; 320 GB harde schijf; USB; RJ45 10/100 Mbit/s; internetteleservice; geïntegreerde technologiedatabase; NC-programmabeheer; productieplanning; automatische uitschakeling van de machine; netwerkverbinding voor programmeer- en productiesystemen

• Werkgebied:

  • Ponsen (zonder herpositionering): 3.050 x 1.550 mm

  • Lasersnijden (zonder herpositionering): 3.050 x 1.550 mm

  • Gecombineerd (zonder herpositionering): 2.500 x 1.550 mm

  • Gecombineerd (met herpositionering): 3.050 x 1.550 mm

  • Max. plaatdikte: 6,4 mm; Max. werkstukgewicht: 230 kg

  • Max. werkstukafmetingen via kleppen: 500 x 500 mm (laser) / 500 x 500 mm (ponsen); via uitloop: 80 x 50 mm

• Assen/prestaties:

  • Aandrijvingen: Onderhoudsvrije AC-servomotoren (X/Y/C); elektrohydraulische ponskop

  • Max. snelheden: X 90 m/min; Y 90 m/min; gelijktijdig 108 m/min; C-as 330 tpm (ponsen/draadvorming)

  • Frequenties: Max. ponsen bij E=1 mm: 917 slagen/min; markeren: 2.800 slagen/min

  • Nauwkeurigheid: Pa ±0,1 mm; Ps ±0,03 mm; minimale stapgrootte 0,001 mm

• Ponsunit:

  • Kracht: 180 kN; elektrohydraulische kop; roterende gereedschapshouder met één station

  • Gereedschapsomtrek: ponsen 76,2 mm; draadvormen 101,6 mm; optioneel 110 mm

  • Wisseltijden: standaard 3,2 s; MultiTool 0,3 s

  • Magazijn: 25 lineaire posities; standaard 22 gereedschappen; tot 220 met MultiTool

  • Klemmen: 3 hydraulische; volledig draaibare gereedschappen; programmeerbare werkstukhouder; compensatie van de gereedschapslengte; stanssmering; spanenafvoer met automatische leegmaking van de buis en schatting van het vulniveau; slagteller; bewaking van het smeermiddelpeil van het gereedschap; compatibel met WhisperTools

• Vorm- en ponsfuncties:

  • MultiTool; MultiBend; draadvorming (M2,5–M10); oppervlaktemarkering/reliëfdruk; verticaal verplaatsbare klemmen

  • Max. MultiBend: breedte 55 mm; hoogte incl. materiaal 25 mm; hoek tot 90°

  • Automatische smering bij draadvorming; draadteller

• Lasersnijcapaciteit (max. dikte):

  • Zacht/constructiestaal: tot 6 mm (O₂ of N₂)

  • Roestvrij staal: tot 6 mm (N₂)

  • Aluminium: tot 5 mm (N₂)

• Laserfuncties: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; slugdetectie; uitwerpsilinder voor lasergesneden onderdelen; lasergebeurtenislogboek; automatische hoogteverstelling van de snijkop

• Standaard machine-uitrusting en veiligheid:

  • Stijf, C-vormig gelast frame; coördinatengeleidingssysteem; lineair gereedschapsmagazijn

  • 3 hydraulische klemmen; programmeerbare herpositionering; voetschakelaar voor het sluiten van de klemmen

  • Stralingsbescherming bij de snijkop; twee werkstukkleppen van 500 x 500 mm met sensoren

  • Kogeltafels; twee opvangbakken voor afgewerkte onderdelen; spanenbak

  • Compacte stofafzuig- en filterunit

  • Water-luchtkoelingseenheid (machine en laser)

  • Eerste vulling met hydraulische olie

  • Tweeledige veiligheidslichtgordijnen; snelle uitschakeling van de aandrijving; bescherming tegen verstrooide laserstraling

  • Rechter interne positioneringspen; CE-markering en conformiteitsverklaring

Extra uitrusting

• Slimme ponsbewaking

  • Optische bewaking van de laatste ponsbewerking; detectie van stempelbreuk; automatische controle vóór gereedschapswissel

• Extra/geavanceerde klemming

  • Extra klemmen voor dunne platen; afzonderlijk te openen klemmen; verticaal verplaatsbare klemmen (max. verticale slag 12 mm); automatisch sluitende klemhouder met optische sensor

• Pneumatische werkstukhouder

  • Twee pneumatische cilinders (links/rechts van de ponskop); werkt onafhankelijk van het geïnstalleerde gereedschap

• Pakket voor de verwerking van dunne platen

  • Borsteltafels voor gevoelige materialen; verticaal bewegende steunbalen; uitblaasgereedschap voor kleine onderdelen; detectie van plaatuitstulpingen

• Spaanband

  • Automatische spaandertransporteur; kantelbare spaanderbak voor langere onbemande bedrijfstijd

• SheetMaster 3000 x 1500 mm (AK04) – automatisch laden en lossen van plaatmateriaal

  • Max. afvoerplaat 3.000 x 1.500 mm; min. 600 x 370 mm; dikte 0,5–8 mm; max. plaatgewicht 230 kg

  • Max. snelheden: X 180 m/min; Z 30 m/min; onderhoudsvrije digitale servoaandrijvingen

  • Parallel laden/lossen; scheiden van platen; positioneringsondersteuning; gecontroleerd lossen van lasergesneden onderdelen; door scanner bewaakt gebied

• GripMaster 3.000 x 1.500 mm – automatische verwijdering van het skelet

  • Max. skelet 3.000 x 1.500 mm; dikte tot 8 mm; gewicht tot 230 kg

  • Max. stapelhoogte 230 mm; stapelgewicht frames tot 2.000 kg

  • Door sensoren bewaakte grijpers; automatisch stapelen; kantelbare skeletpallet; verwijdering vrijwel parallel aan het laden van de volgende plaat

• Dubbelrailsysteem – groot formaat

  • Dubbele laad-/loswagens; max. belading 3.000 kg; max. loscapaciteit 3.000 kg

  • Bovenste wagensrand 747 mm; onderste 290 mm; laad-/loshoogte Europallet tot 200 mm (boven/onder)

  • Dubbele grondstofcapaciteit; toevoer van twee materialen; verhoogde capaciteit voor afgewerkte onderdelen

  • Ondersteuning bij het sorteren van onderdelen met SheetMaster; handmatig laden/lossen van wagens parallel aan de productie

  • Aanpasbare rails; inbouw- of vloermontage

• Integratie met opslag

  • Opslaginterface; geautomatiseerde koppeling met materiaalopslag

  • Integratie van TruStore en STOPA; aansluiting op TC-CELL / TruTops Fab Module-opslag

  • Geautomatiseerde productie- en materiaalstroom; gegevensuitwisseling over ruwe en afgewerkte platen

  • Met de opslag verbonden veiligheidssysteem; extra lichtbeschermingszone; veiligheidshekken waar nodig

• Gereedschap en gereedschapsvoorbereiding

  • RTC-cassettes incl. matrijsplaten; lichtgewicht; geschikt voor hoge versnellingen; veilige bevestiging van zwaar gereedschap; ergonomische handgreep

  • QuickSharp-slijpsysteem met automatische gereedschapslengtemeting; geschikt voor het naslijpen van ponsen en WhisperTools; verlengt de levensduur van het gereedschap

  • QuickSet-stempelinstel- en meetsysteem: controle van de speling tussen stempel en matrijs; meting van de stempellengte; bepaling van de slijphoeveelheid
