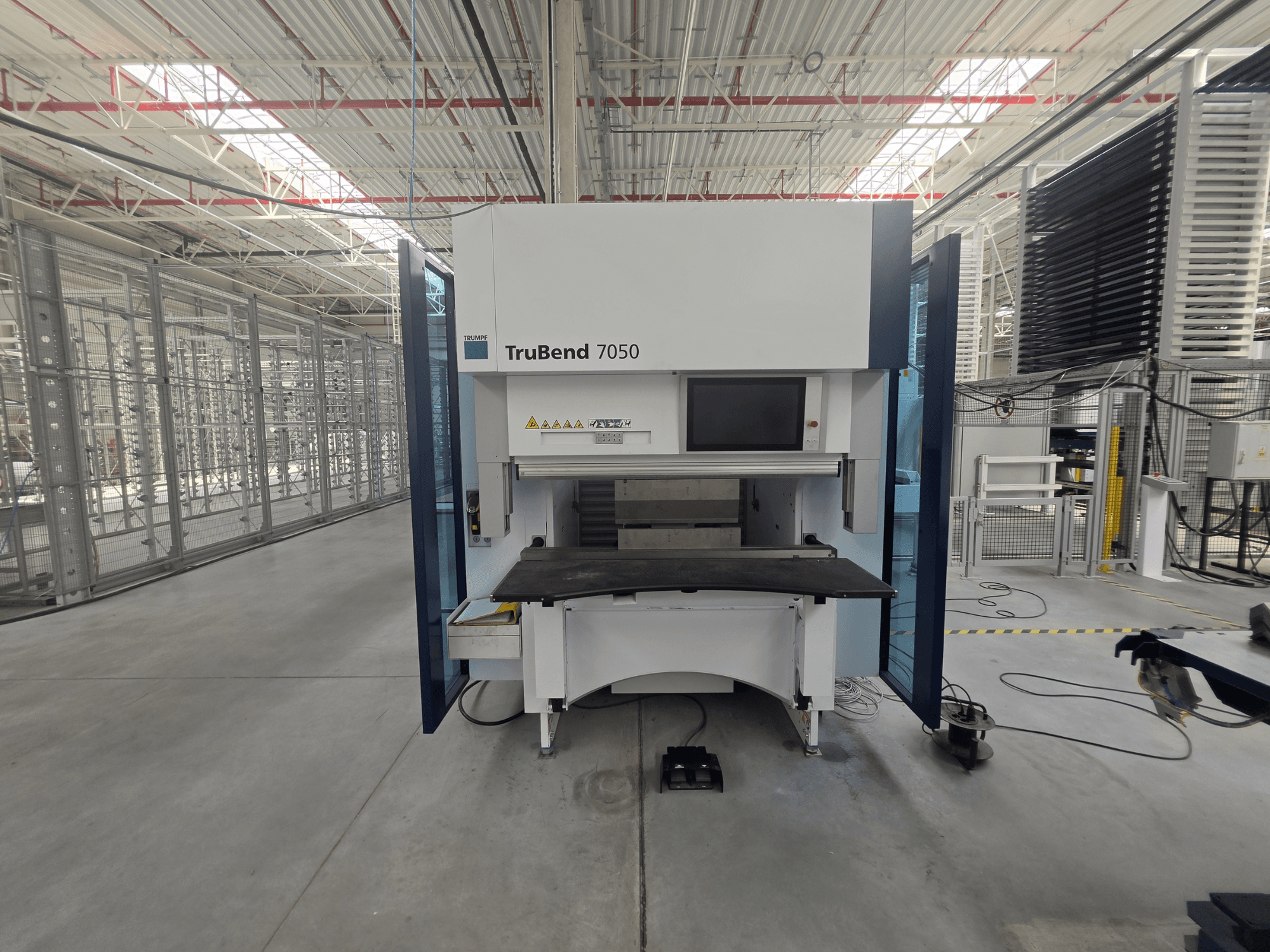

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Aandrijving: dynamische elektromechanische koppelaandrijving

• Capaciteit en afmetingen:

  • Vrije hoogte boven de staander: 1.305 mm

  • Bruikbare inbouwhoogte: 385 mm

  • Inloopdiepte: 250 mm

  • Werkhoogte: 1.150 mm

  • Machineframe: stabiel gelast frame

• Assen en achteraanleg:

  • CNC-assen: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Achteraanleg: onafhankelijk 6-assig systeem (X1/X2/R1/R2/Z1/Z2), beide eenheden bewegen onafhankelijk van elkaar

  • Kenmerken achteraanleg: vingers van koolstofvezel, geharde referentieoppervlakken, spiraalvormige tandheugel voor Z-aandrijving, flexibele positionering

• Verplaatsingen / werkbereik:

  • Y-slag: 215 mm

  • X-verplaatsing: 240 mm (max. bereik achteraanleg 500 mm)

  • R-verplaatsing: 153 mm

• Snelheden:

  • Y-snelverplaatsing/terugloop: 220 mm/s

  • Y-werksnelheid: 25 mm/s

  • X: 1.500 mm/s

  • R: 750 mm/s

  • Z: 2.200 mm/s

• Positioneringsnauwkeurigheid:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Kroonvorming:

  • CNC-gestuurde bolvorming, automatische compensatie via aandrijving

  • Wielvervormingsaandrijving geïntegreerd in de tafel

  • Geschikt voor buigen met meerdere stations

• Y-as / persbalk:

  • Inductief Y-meetsysteem

  • Dynamische terugveringcompensatie met automatische, op kracht gebaseerde correctie

  • Geharde, verstelbare geleidingsstrips

• Besturingssysteem:

  • TRUMPF Touchpoint TruBend, 21,5" TFT Full HD (1920×1080)

  • Intel Core i5 2,7 GHz dual-core, Windows Embedded Standard 7

  • Realistische 3D-visualisatie, TRUMPF-technologiedatabase

  • Gebruikersbeheer met niveaus Standaard/Expert/Beheerder

  • Inclusief 10 gebruikerskaarten

• Gegevensinterfaces:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Internet-teleservice / diagnose op afstand

• Gereedschapsklemming en instelling:

  • Automatische TRUMPF-gereedschapsklemmen boven en onder (zelfcentrerend, gehard)

  • Snelle segmentwissel

  • LED-gereedschapsindicator geïntegreerd in de bovenste klem (toont instelposities/volgende buigstation)

• Veiligheid:

  • Automatische BendGuard (onderdeel van het Productivity Package Plus)

    • Opto-elektronisch veiligheidssysteem met automatische instelling van de gereedschapshoogte

    • Maakt de maximaal toegestane Y-snelheid mogelijk met het voetpedaal

    • Automatische afstelling, uit het werkgebied te verplaatsen voor zijdelingse bewerking

  • Elektronisch bewaakte zijdelingse veiligheidsdeuren

  • Elektrisch bediende, omhoogklapbare achterdeuren

  • Noodstop

  • Beveiligingsvoorzieningen voor transport

  • CE-markering

• Ergonomisch pakket:

  • Steuntafel aan de voorzijde

  • LED-werkverlichting voor en achter

  • Ondersteuning voor gebruik in zittende of staande houding

  • Documentenplank

  • Lade voor meetinstrumenten

Extra uitrusting

• Meetapparatuur:

  • Digitale hoekmeter

  • Digitale schuifmaat

  • 90-graden hoekhaak

  • 1x TecZone Bend-licentie

• Draadloze 2D-codelezer met Bluetooth-verbinding
