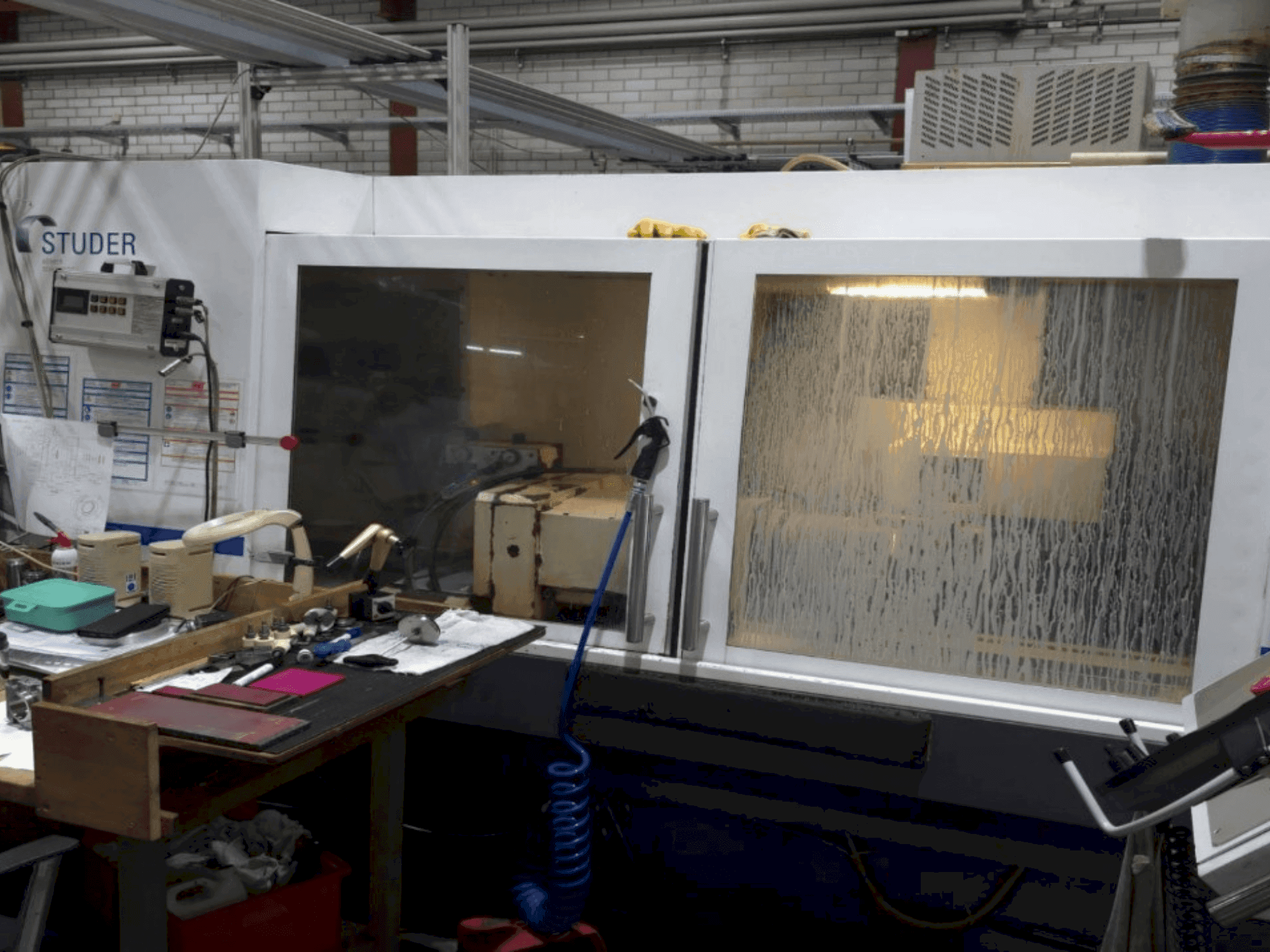

STUDER - S31DE-GRI-STU-2008-00001

Extra apparatuur

• Frequentieomvormer bijgewerkt / Frequentieomvormer vervangen

Voordelen van de machine

Technische voordelen van de machine

• Besturing: ge fanuc serie 21-tb

• Kuip lekt

• Lekkende tank

• Geen koelbandfilter

Extra informatie

Dwarsas X en lengteas Z:

Dwarsas X (NC-as) 0°, aangedreven door AC-servomotor

en kogelomloopspil. Slag 280 mm. Aanzet programmeerbaar 0,001-5.000 mm/min.

Lengteas Z (NC-as). Aangedreven door AC-servomotor en kogelomloopspil. Verplaatsing

1150 mm. Aanzet programmeerbaar

0,001-10.000 mm/min.

Direct meetsysteem op de X-as

Resolutie 0,0001 mm (lineair, absoluut meetsysteem,

vereist geen verplaatsing van het referentiepunt)

Direct meetsysteem op de Z-as

Resolutie 0,0001 mm (lineair, absoluut meetsysteem,

vereist geen verplaatsing van het referentiepunt)

Meetschaalinterface voor directe meetsystemen

Wielkop

Revolverwielkop U universeel, zwenkbaar

Automatische zwenkas voor de wielkop (B-as)

voor het zwenken van de draaikrans.

Hirth overbrenging 1° ten opzichte van de draai-as van de draaikrans. Zwenkhoek -15° tot +195°

Veiligheidskap in gereedschapspositie 1, links Ø 500mm

voor uitwendig slijpen voor slijpschijven Ø 500x63mm F1

(80mm F5)

Veiligheidskap in gereedschapspositie 2, rechts Ø 500mm

voor uitwendig slijpen voor slijpschijven Ø 500x63mm F1

(80mm F5)

Algemene informatie over de veiligheidskap in gereedschapspositie 2:

De slijplengte van de rechterslijpzijde wordt gereduceerd in de

slijpkop zwenkstand. 300° met ca. 30%

Inwendige slijpinrichting voor hoogfrequente spindels

Ø 120mm in gereedschapspositie 3 inclusief aansluitkabel

voor het aansluiten van interne slijpspindels Ø 120mm volgens

de volgende Studer specificaties:

-- Insteekbare smeeraansluitingen voor slangdiameters

4mm

-- Insteekbare koelvloeistofaansluitingen voor voorwaartse en terugwaartse stroom

met slangdiameters

10mm (insteekkoppelingen aan spindel- en slangzijde zijn bij de levering van de spindel inbegrepen).

-- Met elektrische aansluitingen volgens het aansluitschema

Codering interne slijpspil

Vaste lagering van motorspil 1 rechts

bij gereedschapspositie 2

Snijsnelheid van motorspindel 1

programmeerbaar tot max. 50m/s

Voor motorspindels met max. n = 3200 rpm is 50m/s

alleen mogelijk met slijpschijfdiameters >300mm mogelijk

HF binnenslijpapparatuur voor Fischer spindels met olie-luchtsmering

Algemene informatie over HF spindelmerken:

Verschillende merken spindels met olieluchtsmering kunnen niet op één machine worden gebruikt.

-- Het aantal smeeraansluitingen moet overeenkomen met de spindels

Het aantal smeeraansluitingen moet overeenkomen met de spindels in de accessoires.

-- Spindels met verschillende aantallen smeeraansluitingen kunnen niet per gereedschapspositie worden gebruikt.

Onderhoudseenheid voor olie-luchtsmering voor inwendige slijpspillen.

De smeerhoeveelheid kan spilspecifiek worden geprogrammeerd in de CNC besturing.

Luchtzuivering voor HF-spillen wanneer perslucht van de machine wordt gebruikt (op vanaf de pneumatische hoofdklep).

Klauwplaatwerkkop met rollagers, ISO 50 conus, cilindrische externe bevestiging op

spilneus Ø 110 mm, spilboring Ø 50 mm.

Handmatige spilvergrendeling zonder bewaking.

Montagemogelijkheid voor slijprandsensor

Algemene informatie over spankop werkkop:

Voor live slijpen of extern slijpen met roterend centrum

Handmatige cilindercorrectie op werkkop

Concentriciteitsnauwkeurigheid van minstens 0,0004 mm

Standaard C-as

voor werkstukopname en omlopend stoppen

(Nauwkeurigheid +/-0,5°) voor wisselen van werkstuk

Standaard C-as; voor vormslijpen,

is meestal een hoognauwkeurige C-as vereist

Werkstukaandrijving 3 kW met AC-servomotor

Toerentalbereik 1-1000 rpm

Tiptoerental 1-50 omw/min

Pneumatische lift voor moeiteloze beweging

van de werkkop tijdens het instellen

2909914-E

Pneumatische besturing en spaandrukbewaking

Elektrische interface 1 voor roterend

tot maximaal 3 kW aandrijfvermogen.

Maakt programmeerbare snelheden mogelijk van 10-100

van het nominale spiltoerental, afhankelijk van de spindel, in dezelfde of tegengestelde richting als de slijpschijf.

Bedieningspaneel en schakelkast permanent verbonden met

de machine

Airconditioningseenheid voor de schakelkast

Algemene informatie over het koelen van de schakelkast:

Bij omgevingstemperatuur. Bij temperaturen boven 30°C is een koeleenheid vereist.

Aansluitspanning: 400 volt +/-10%

Netfrequentie: 50 Hz +/-1 Hz

Leiding: 4-draads (L1, L2, L3 / PE) of 5-draads (L1, L2, L3 / N / PE)

Interne regelspanning: 24 volt DC

Fanuc 21i-TB CNC besturing met:

-- Actief 10,4" flatscreen kleurenscherm

-- Geïntegreerde PLC besturing

-- Studer communicator en ASI bussysteem

Gebruikersgeheugen voor CNC besturing: 128 kB,

Programmageheugen: 200

-- De Fanuc 21i-TB ondersteunt alleen gebruikersgeheugens tot 512 kB.

Draagbare bedieningsunit: Studer PCU terminal

met LCD-scherm, toetsenbord, elektronisch handwiel,

override en toestemmingsknop

Bedrijfsurenteller, bereik 0-99.999 uur

Elektronische koppelingsdetectie met Dittel AE 4100-1

Bestaande uit:

-- Voorpaneel met LCD-scherm voor de weergave van

de signaalcurve

-- 4 ingangen voor dokdetectie met passieve

sensoren, waarbij slechts één sensor

tegelijkertijd kan worden geëvalueerd
