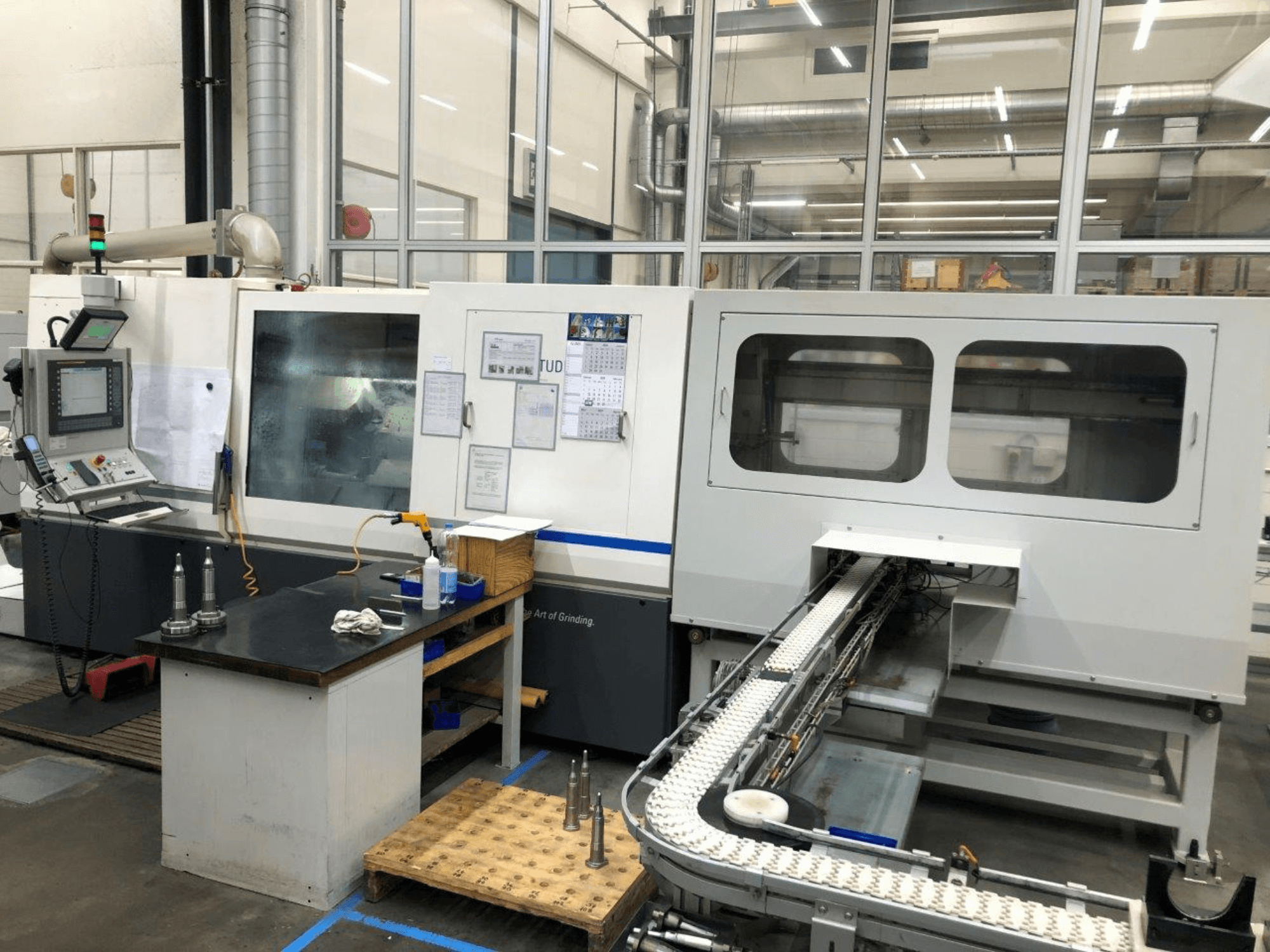

STUDER - S242CH-GRI-STU-2008-00001

• Afstand tot het midden: Klein (2 dwarsglijbanen) 400 mm; Lang (2 dwarsglijbanen) 800 mm; Lang (3 dwarsglijbanen) 800 mm

• Zwenkdiameter: 180 mm

• Max. werkstukgewicht: 20 kg

• X-as (dwarsslede)

  • Snelheid: 0,001-1,500 mm/min

  • Resolutie: 0,00001 mm

• Z-as (lengteslede)

  • Max. verplaatsing: 850 / 1.600 mm

  • Snelheid: 0,001-25,000 mm/min

  • Resolutie: 0,00001 mm

• Revolver draaien

  • 8-station: Capto 6 vast

  • 12-station: VDI 40 vast

  • 8-station: VDI 30 aangedreven vast

  • Max. aandrijfsnelheid: 4.000 tpm

  • Aandrijfvermogen: 2,5 kW

  • Optie: Actieve meetstang in lengterichting op revolver (Capto of VDI)

• Kop van slijpspil

  • Montagehoek: -25° / +25°

  • Slijpsnelheid: 50 m/s

  • Schijfgrootte: Ø 400 x 50 (63) x 127 mm

• Hulpstuk voor inwendig slijpen

  • Spilposities op zwenkplaat: 3

  • Spindelpositie: 0° / +45°

  • Automatische positionering in 3 posities

  • Inwendig slijpspindelbereik: 1.200-120.000 tpm

  • Beschikbare spindelsnelheden: 24.000-120.000 tpm

• Werkstukspilkop (vast)

  • Toerentalbereik: 1-7.500 min-¹

  • Aandrijfvermogen: 10,5 kW

  • Gereedschapshouder: MK4 / DIN 55026 A4

  • Belasting tijdens vlakslijpen: 500 Nm

  • Rondheidsnauwkeurigheid: 0,0004 mm

• Werkstukspilvoorraad (zwenkbaar)

  • Zwenkbereik: 0-10°

  • Resolutie: 0.0001°

  • Snelheidsbereik: 1-4.000 min-¹

  • Aandrijfvermogen: 10,5 kW

  • Gereedschapshouder: MKS / DIN 55026 A6

  • Belasting tijdens vlakslijpen: 500 Nm

  • Rondheidsnauwkeurigheid: 0,0004 mm

• W-as / losse kop

  • Max. verplaatsing: 450 / 1,650 mm

  • Snelheid: 0,001-1,500 mm/min

  • Fijninstelling voor rondheidscorrecties: ±0,01 mm

  • Optie: Terugspringende spil ±0,40 mm

  • Quill diameter: 60 mm

  • Montageconus: MK4

  • Zwenkbereik frees: 45 mm

  • Optionele synchrone achteraanslag: 1-7.500 tpm; aandrijfvermogen 10,5 kW; montageconus MK4 / DIN 55026 A4

• Dressing

  • Staand freesgereedschap, houder met MK1-opname

  • Eenpuntsdiamant / verkorte tegel

  • Dressingspindel met axiale aandrijving op zwenkbare houder: Ø 58 / 89 / 100 mm max

  • Dressing spindel met axiale aandrijving aan de achterzijde: Ø 100 mm max

• Aansluitwaarden

  • Totaal aangesloten vermogen: 45 kVA

  • Minimale luchtdruk: 5,5 bar

  • Totaal gewicht: 7.600 / 12.000 kg

• Toestand en service

  • Nog ingeschakeld en volledig functioneel

  • Geen opruwwerk

  • Jaarlijks onderhoud door Studer

Extra uitrusting

• Asautomatisering (meegeleverd)

• Slijpschijven (inbegrepen)
