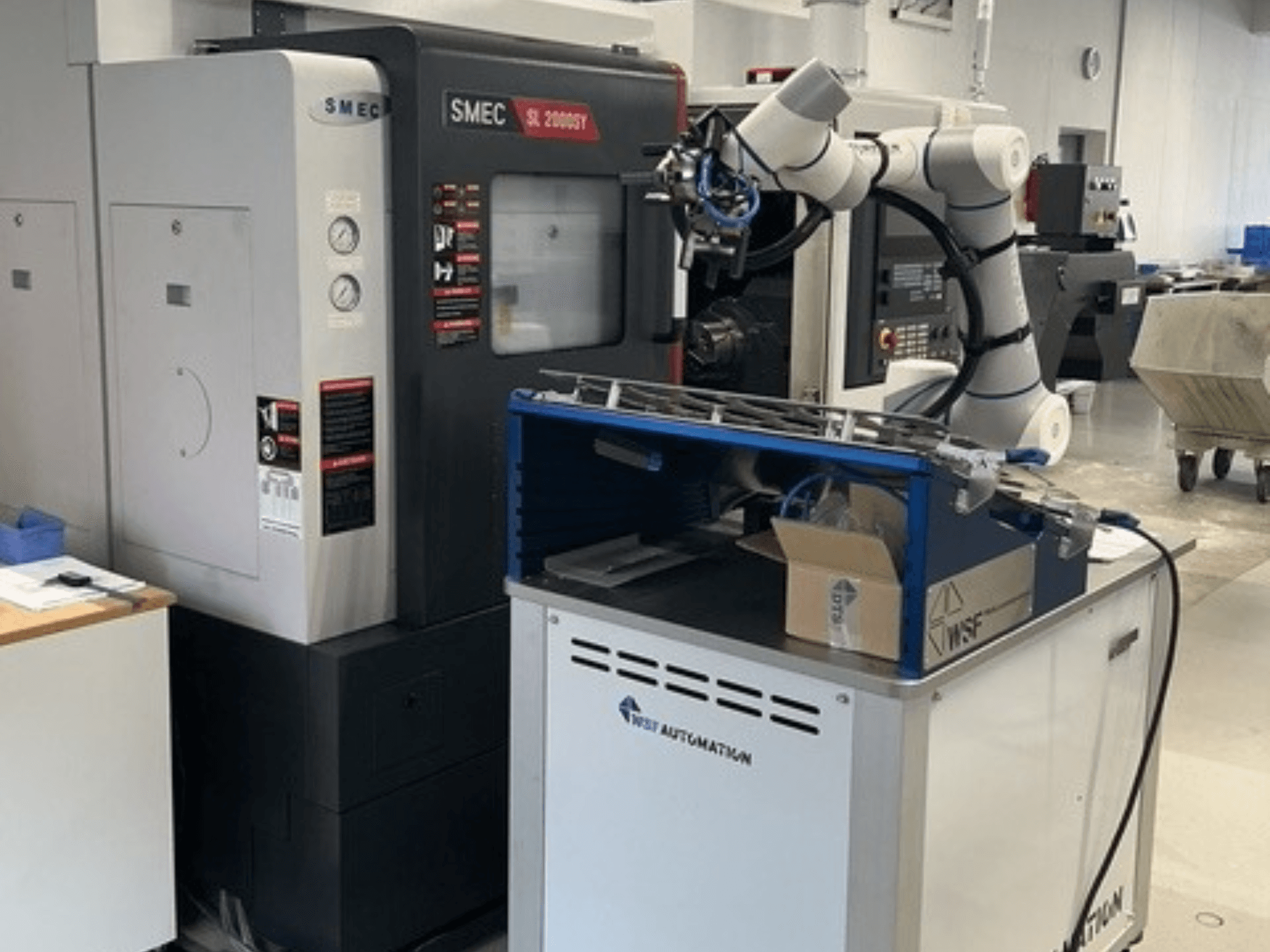

Deze 4-assige SMEC SL 2000 BSY + WSF Joker horizontale draaimachine werd geproduceerd in 2024. Hij heeft een zwenkdiameter over het bed van 650 mm, een maximale draaidiameter van 395 mm en een maximale bewerkingslengte van 450 mm. De hoofdspil ondersteunt een maximale staafdiameter van 68 mm en haalt snelheden tot 4.500 tpm. Overweeg de mogelijkheid om deze SMEC SL 2000 BSY + WSF Joker horizontale draaimachine te kopen. Neem contact met ons op voor meer informatie.
Overzicht
- merk: SMEC
- jaar: 2024
- MODEL: SL 2000 BSY + WSF Joker
- toepassingstype: Draaien
- Vestiging: Duitsland
- machinetype: Horizontale draaimachine
Technische Informatie - SMEC SL 2000 BSY + WSF Joker
Afmetingen
- Machinehoogte: 2085 mm
- Machinelengte: 2790 mm
- Machinegewicht: 4200 kg
Beweging
- B-as min: 580°
- Aantal assen: 4
- X-as verplaatsing: 235 mm
- Y-as verplaatsing: 105 mm
- Z-as verplaatsing: 580 mm
Technische specificatie
- Spindelvermogen: 19.95 kW
- Spindelsnelheid: 4500 RPM
Extra informatie
Werkbereik
Zwenkdiameter over bed: 650 mm
Zwenkdiameter over kruisslede: 540 mm
Max. draaidiameter: 395 mm
Max. bewerkingslengte (B): 450 mm
Hoofdspil
Klauwplaatdiameter: 210 (8") mm
Standaard spilneus: A2-6 ASA
Spindellager, binnendiameter: 110 mm
Max. staafdiameter: 68 mm
Spindelboring diameter: 76 mm
Max. koppel: 212,9 Nm bij 15 min-¹
Subspindel
Klauwplaatdiameter: 175 (6") mm
Standaard spilneus: A2-5 ASA
Spindellager, binnendiameter: 90 mm
Max. staafdiameter: 36 mm
Asgat diameter: 45 mm
Aandrijfvermogen: 9/7,5 kW
Max. koppel: 67,9 Nm (S2 15 min-¹)
Max. toerental: 6.000 tpm
Gereedschapskoepel
Aantal aangedreven gereedschapsplaatsen: 12
Gereedschapshouder: BMT55 kW
Aandrijfkracht van aangedreven gereedschap: 9,3/4,9 min-¹
Max. toerental: 5.000 rpm
Max. koppel van aangedreven gereedschap 35,1 Nm (S2 15 min-¹)
Doorsnede stationaire gereedschappen: 25 x 25 mm
Doorsnede kotterbeugelhouder: Ø40 mm
Omschakeltijd station/station: 0,2 sec.
Assen en ijlgang
X-as servomotor: 3,0 kW; max. ijlgang X-as: 18 m/min.
Z-as servomotor: 3,0 kW; Max. ijlgang Z-as: 30 m/min
B-as servomotor: 3,0 kW; max. ijlgang B-as: 24 m/min
Y-as servomotor: 3,0 kW; Max. ijlgang Y-as: 12 m/min
Machineontwerp
Schuine bedhoek: 30 graden
Elektrische aansluiting
Spanning: 400 V
Schijnbaar vermogen: 50 kVA
Pneumatiek
Persluchtaansluiting: 6 bar
Extra uitrusting
Spanentransporteur
Kubusinhoud met spanentransporteur: l
Transportbanddruk: 10 bar
Pompvermogen: 2,2 kΩ
Kubusinhoud: ca. 14 l
Max. druk: 35 bar
Nettogewicht spanentransporteur: ca. 1.000 kg
Transformator
Nettogewicht transformator: ca. 300 kg
Robot/automatisering: WSF Joker
Laadvermogen: 12 kg
Reikwijdte: 1300 mm
Transportafmetingen (L x B x H): 120 x 100 x 140 cm
Gewicht: ongeveer 300 kg
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
