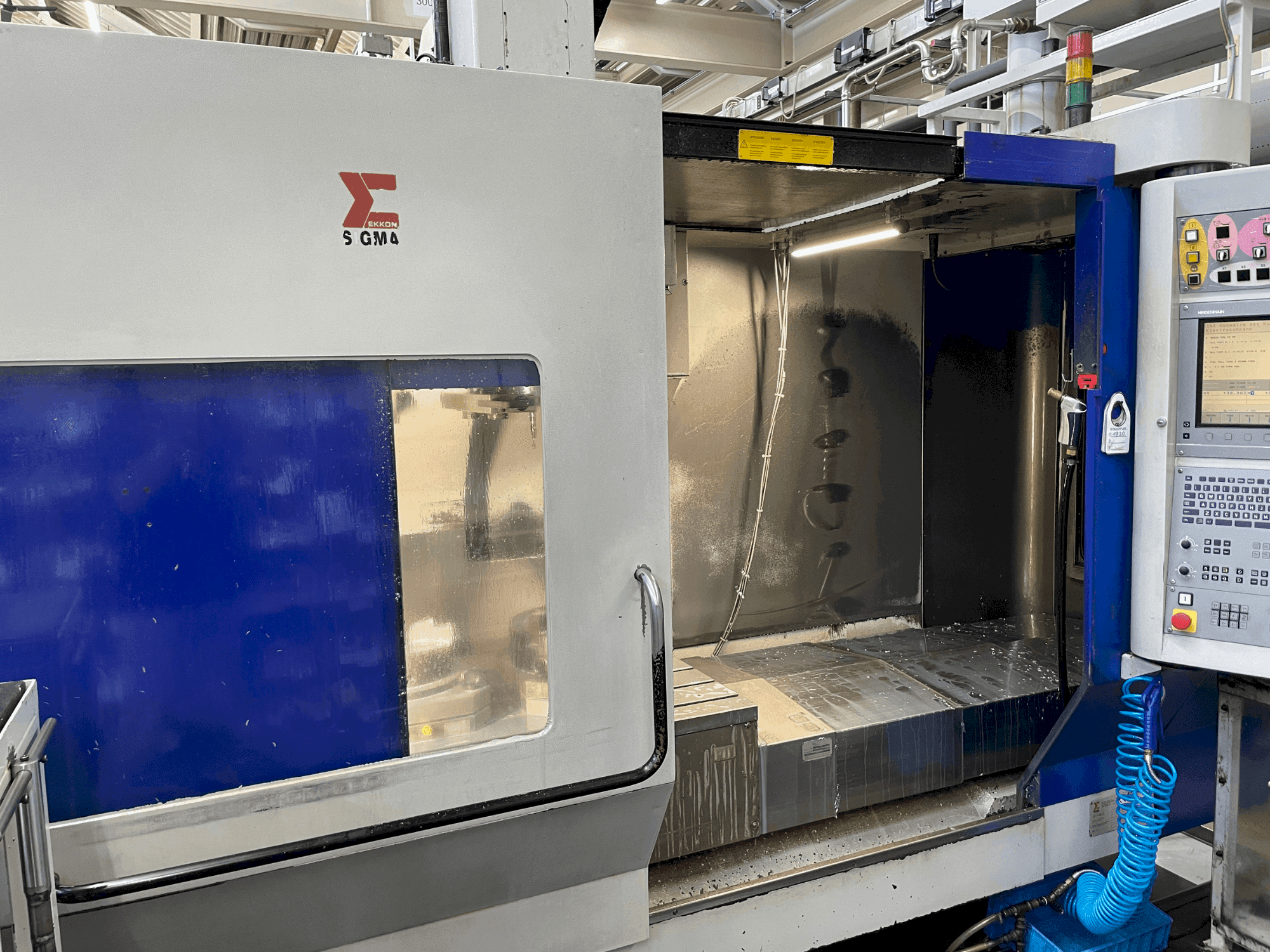

Sigma - Leader 6DE-MIL-SIG-2007-00001

Voordelen van de machine

Technische voordelen van de machine

• Assen: 3 / huidige spindeluren: ongeveer 33000 / x-as verplaatsing (in de lengterichting): varieert van 1250 mm tot 2000 mm / y-as verplaatsing (in de dwarsrichting): 810 mm / z-as verplaatsing (verticaal): 630 mm / b-as verplaatsing (zwenken): -60° tot +105° / c-asbeweging (draaitafel): 360° / x/y/z ijlgang: bereiken van 40 m/min tot 50 m/min / b/c ijlgang: bereiken van 40 rpm tot 50 rpm / versnelling x/y/z: bereiken van 5000 mm/sec² tot 10000 mm/sec² / versnelling b/c: bereiken van 3. 5 rad/sec² tot 8. 8 rad/sec² / geleidingen: lineair met glijblok met drievoudige omloop van voorgespannen kogels / palletwisseltijd: 3 seconden (5-assig)
• Voeding: 400v 50hz 3-fasige lijn / nominaal vermogen: varieert van 35 kw tot 60 kw / nominale stroom: varieert van 60 a tot 105 a
• Persluchtdruk: 6 bar / persluchtverbruik: 150 nm³/h
• Machinekleur: grijs ral 7008 / kleur beschermkap: geel ral 1004 / werkplekverlichting: 2 of 4 / geluidsdrukniveau: 77 db(a) tot 79 db(a) (standaard, 15000 tpm)
• Gereedschapshouder: n. 40 din 69871, n. 40 din 69871 (bt40), hsk-a63 din 69893-1 / max. Beschikbaar vermogen: 27 kw / max. Beschikbaar koppel: 235 nm, 158 nm, 86 nm / programmeerbare geïndexeerde spindelhoekposities: elektronisch met 3600 posities
• Meetsysteem: heidenhain meetsysteem, elektronische vouwwisselaar / positioneernauwkeurigheid (x/y/z): 0. 008 mm / positioneringsspreiding (x/y/z): 0. 006 mm / gemiddelde omkeerfout (x/y/z): 0. 002 mm
• Type magazijn: kettingmagazijn met 2 richtingen / aantal posities: 40 (standaard) - 50 (optioneel) / gereedschapsselectie: "random" / gereedschapswisselaar: dubbele grijperarm, elektromechanisch aangedreven / min. Gereedschapswisseltijd: 1. 5 seconden / spaan-tot-spaan tijd: 4. 5 seconden / max. Gewicht gereedschap: 8 kg / max. Gereedschapsdiameter: 80 mm / max. Lengte gereedschap: 350 mm / max. Afmetingen gereedschap: 300 mm
• Bij lage druk met olie-emulsie: 10 sproeiers rond de spindel, max. 5 bar bij 100 l/min / bij hoge druk met olie-emulsie door de spindel (optie): 15 bar bij 15 l/min of 30 bar bij 30 l/min / spanen mengen: 2 parallelle schroeven aan de twee lange zijden van de tafel en een spanenband aan de zijkant / koelsysteem filtratie: 60μ filtersysteem met 2 filterinzetstukken en handmatige bypass / filtratie koelsysteem: 60μ filtersysteem met 2 filterelementen en handmatige bypass
