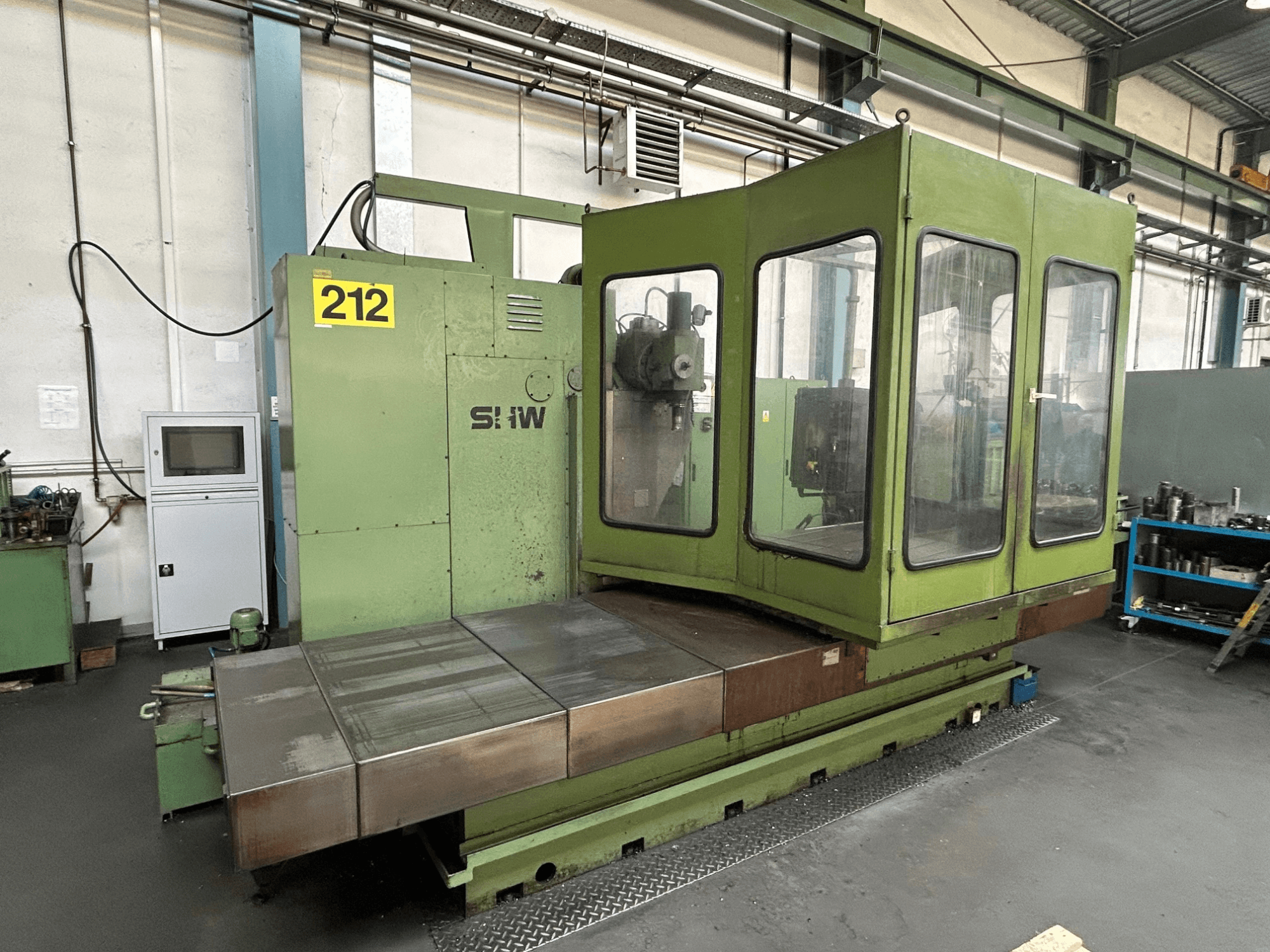

SHW UF-5 verticaal bewerkingscentrum in groen, vooraanzicht met bedieningspaneel, glazen behuizing en metalen werktafel.
SHW UF-5 verticaal bewerkingscentrum in groen, vooraanzicht met bedieningspaneel, glazen behuizing en metalen werktafel.

SHW - UF-5PL-MIL-SHW-1993-00001

18.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen
PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Dit 5-assig SHW UF-5 verticaal bewerkingscentrum werd vervaardigd in 1993. Hij heeft een tafelverplaatsing in lengterichting van 1500 mm, een verticale verplaatsing van de spilkop van 1000 mm en een spilkopverplaatsing in lengterichting van 750 mm. De machine heeft een draaitafel met een diameter van 1400 mm en een maximale tafelbelasting van ongeveer 4000 kp. Als je op zoek bent naar bewerkingsmogelijkheden van hoge kwaliteit, overweeg dan de SHW UF-5 machine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: SHW
  • jaar: 1993
  • MODEL: UF-5
  • toepassingstype: Frezen
  • Vestiging: Polen
  • machinetype: Verticaal bewerkingscentrum
  • merk bedieningseenheid: HEIDENHAIN

Technische Informatie - SHW UF-5

Besturingseenheid

  • Merk besturing: HEIDENHAIN
  • Besturingsmodel: TNC 355

Beweging

  • Aantal assen: 5
  • X-as verplaatsing: 1500 mm
  • Y-as verplaatsing: 1000 mm
  • Z-as verplaatsing: 750 mm

Technische specificatie

  • Spindelvermogen: 20 kW
  • Spindelsnelheid: 1800 RPM
  • Kegelmaat: ISO 50

Extra informatie

  • Frees in freeskop: 115 mm

  • Aandrijvingen en aanzetten:

    • Individuele aandrijvingen (X, Y, Z)

    • Traploze aanzet (X, Y, Z): 2-8000 mm/min

    • Snelle verplaatsing (X, Y, Z): 8000 mm/min

  • Aandrijving freesspindel:

    • Aandrijfvermogen gelijkstroommotor: 20 kW

    • Snelheidsbereik (traploos): 36-1800 tpm

    • Horizontale en verticale spindel

    • Spindel conus: ISO 50

    • Horizontale spindeldiameter (voorste lager): 95 mm

  • Spankracht gereedschap:

    • Horizontale spindel: 16,000 N

    • Verticale spindel: 10,000 N

Extra uitrusting

  • Draaitafel RT 5D:

    • Tafelblad met 7 T-gleuven, 1 centrale gleuf

    • Diameter tafel: Ø 1400 mm

    • T-gleufgrootte: 22 H7 (DIN 650)

    • Centreerboring: 160 mm

    • Max. rotatiesnelheid: 2,5 min-¹

    • Max. tafelbelasting: ca. 4000 kp

    • Gewicht tafel: ca. 2800 kg

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
