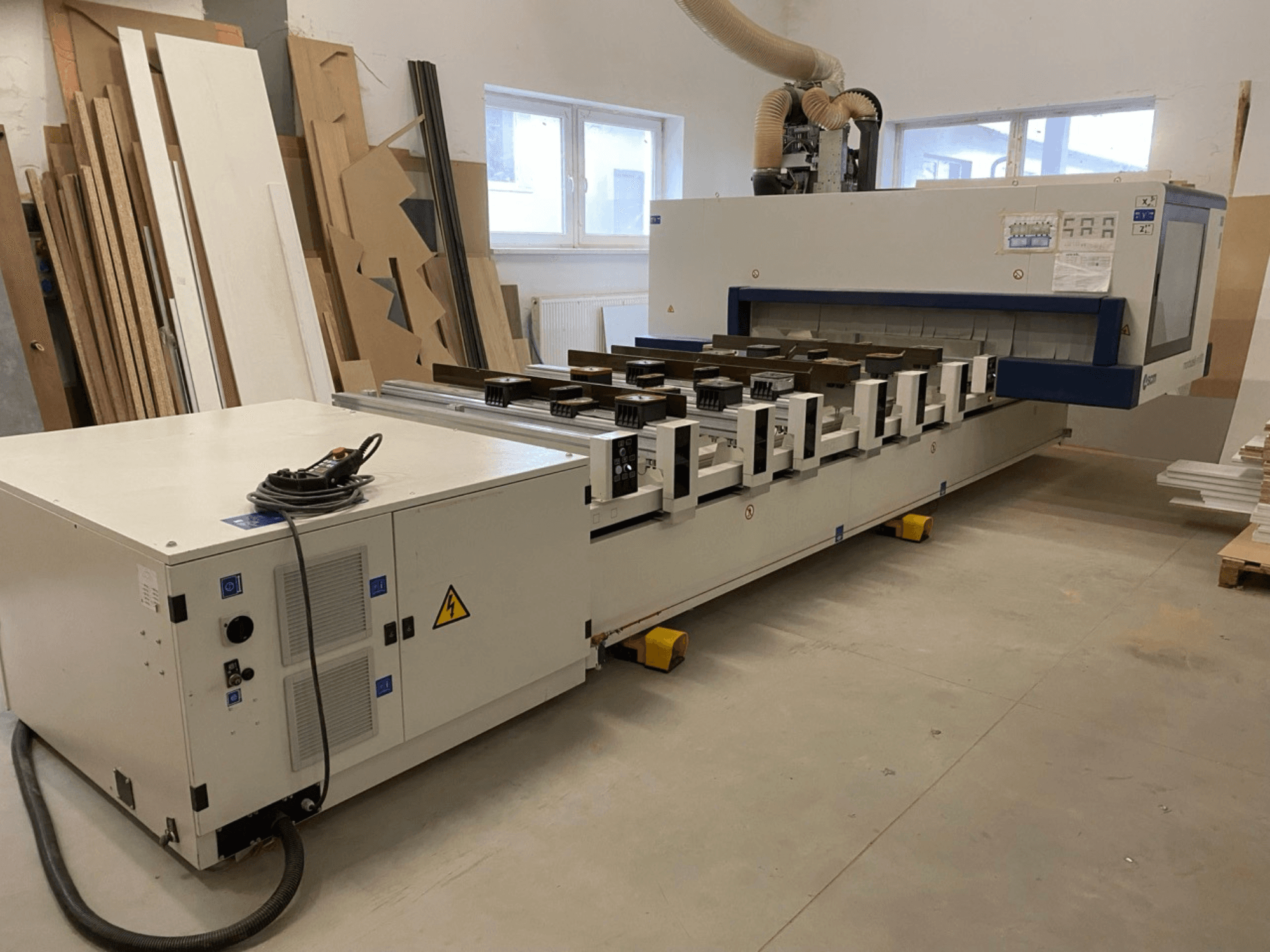

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Werkgebied / assen:

  • Paneellengte (Y): 1900 mm (2210 mm)

  • Paneelhoogte (Z): 180 mm

  • Paneellengte voor doorlopende bewerking: 1400 mm

  • Vectorsnelheid X‑Y: Pro‑Space 56 m/min; Pro‑Speed 78 m/min

• Werktafel: 6–12 balken (TV Flex), 12 vacuümzuignappen (145 × 145 × H75 mm); 2 aanslagen per balk; verplaatsbare balklengte 1600 mm.

• Booreenheid (algemene specificaties):

  • 21 verticale spindels, 8.000 tpm

  • 10 horizontale spindels, 8.000 tpm

  • Geïntegreerde zaag Ø 125 mm (X), 10.000 tpm

  • Motorvermogen 2,2 kW

• Elektrospil: 10 kW (S6), max. 24.000 tpm.

• Installatievereisten: geïnstalleerd vermogen 23–28,5 kVA; perslucht 450 NL/min; stofafzuiging 4.500 m³/h, 25 m/s, uitlaat Ø250 mm.

• Constructie en beweging:

  • Zwaar, spanningsvrij, elektrolasframe; alle bewerkingen in één opspanning op CNC-metaalbewerkingsmachines.

  • Snelle vierrijige lineaire geleidingen; recirculerende kogelsystemen met drie circuits; spiraalvormige tandheugel en tandwiel op de X-as.

  • Borstelloze motoren, omvormers; bewerkingsunits gemonteerd op een mobiel portaal voor stijfheid.

  • Transparante veiligheidsbehuizing van polycarbonaat.

• CNC-besturing en software:

  • PC-Office: Windows 7, 17" kleuren-LCD, QWERTY-toetsenbord, mobiel bedieningspaneel, Xilog Maestro.

  • Functies van Xilog Maestro: parametrische/grafische/ISO-programmering; DXF/ASCII-import (2D); 3D lineaire/circulaire interpolatie; ruimtelijke lineaire interpolatie; spiraalvormige interpolatie; begeleide editor; automatische booroptimalisatie en gereedschapsbibliotheken; paneel-oorsprongsoffset; simulatie; barcodebeheer (software); zelfdiagnose; stapsgewijze handmatige ingrepen; grafische configuratie van de eenheid; selectie van bewerkingssnelheid; SCM CNC Jerk-functie.

• Veiligheid: CE; PRO-SPACE-systeem met veiligheidsbumpers (automatische stop bij mogelijke botsing).

• Meegeleverde/vermelde tafeluitrusting: achterste aluminium referentie-aanslagen H75 per balk; tweede centrale referentie-aanslagen per balk; voorste referentie-aanslagen H75 per balk.

• Vacuümsysteem: geïntegreerde vacuümpomp 90/108 m³/h, 50 Hz.

• F23 L-booreenheid (vermelde configuratie):

  • Onafhankelijke Z-as

  • 13 onafhankelijke verticale spindels (8 X / 5 Y)

  • 6 onafhankelijke horizontale spindels (snelkoppeling), incl. 4 in Y

  • 32 mm steek

  • Toerental 4.500–8.000 tpm (frequentieregelaar)

  • Groef-/zaagunit op het achterpaneel Ø 125 mm, 5.500–10.000 tpm (inverter)

  • Motor 2,2 kW

  • Verhoogde Z-druk

• Voordelen van de RO AX: hoge productiviteit, precisie, afwerkingskwaliteit, verwerkingssnelheid; tot 90% minder onderhoud (interval van ca. 1.000 uur).

Extra uitrusting

• TRB14-gereedschapsmagazijn aan de zijkant (optioneel), rechterzijde:

  • Capaciteit tot 11 gereedschappen; max. Ø 350 mm

  • Asafstand 130 mm

  • Max. gereedschapsgewicht 8 kg; totaal 48 kg

• 4 werkstukhefsteunen H75, twee hefniveaus (boven de klemmen en op werkniveau), 20 kg per steun

• Extra hardwaresleutel met USB-poort
