- Rambaudi RC 270 verticaal bewerkingscentrum

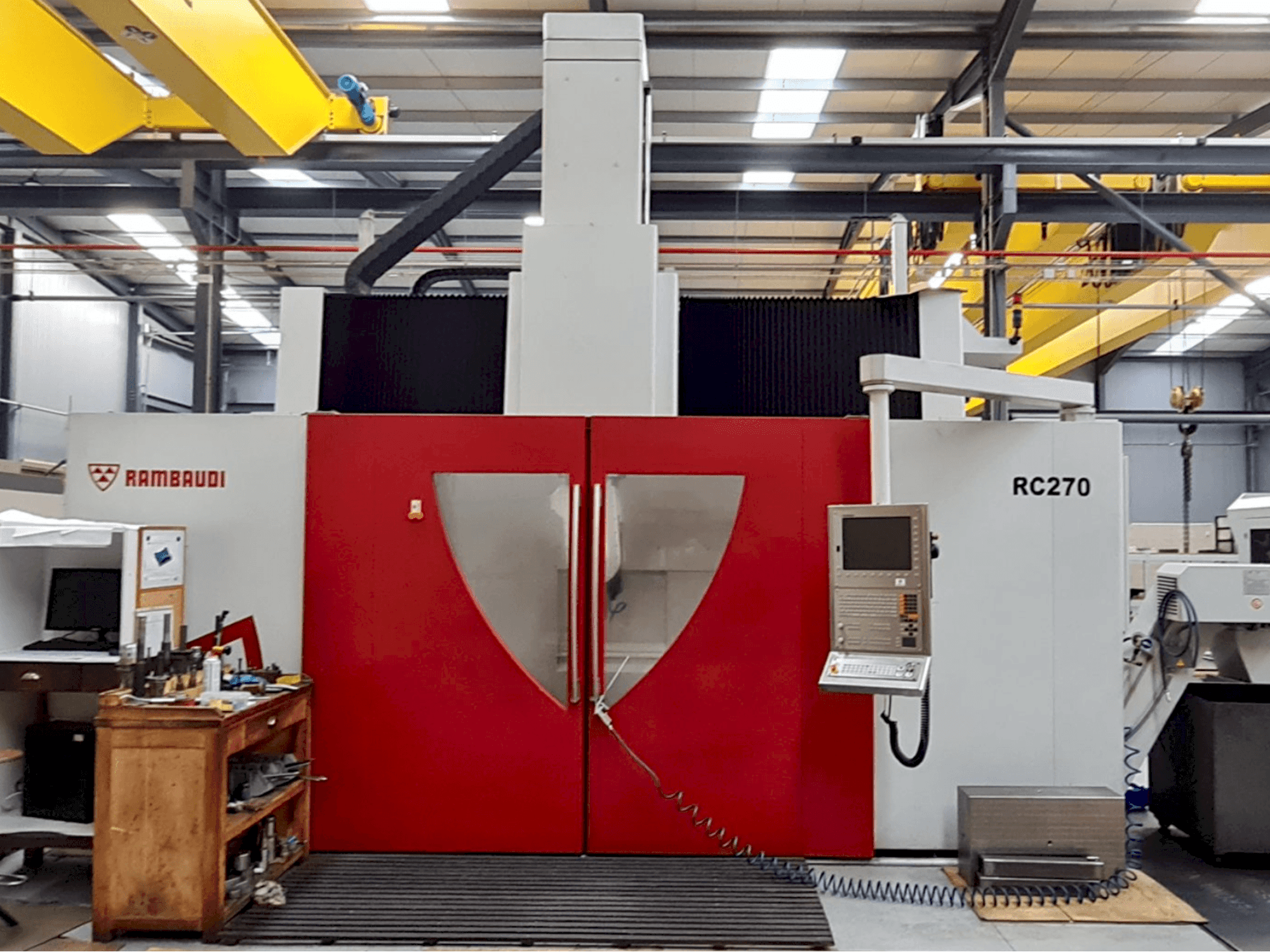

Dit Rambaudi RC 270 verticaal bewerkingscentrum werd vervaardigd in het jaar 2014. Het is uitgerust met een HEIDENHAIN iTNC 530 HSCI besturing en heeft 5 assen. Het spindelsnelheid is 24000 tpm en werkt met een HSK-A63 gereedschapconus. De machine heeft 38428 draaiuren en 23655 snijuren gedraaid. De machine valt op door de beweegbare dwarsbalk die het bewerkingscentrum geschikt maakt voor hogesnelheidsbewerking met 5 assen. Zie de foto- en videogalerij voor meer indrukken. Een uittreksel van de originele technische specificaties (EN) is bijgevoegd als PDF hieronder.
Overzicht
- merk: Rambaudi
- jaar: 2014
- MODEL: RC 270
- productie-uren: 23655
- toepassingstype: Frezen
- Vestiging: Portugal
- machinetype: Verticaal bewerkingscentrum
- merk bedieningseenheid: HEIDENHAIN
Technische Informatie - Rambaudi RC 270
Besturingseenheid
- Besturingsmerk: HEIDENHAIN
- Besturingsmodel: iTNC530 HSCI
Beweging
- Aantal assen: 5
- X-as verplaatsing: 2700 mm
- Y-as verplaatsing: 2200 mm
- Z-as verplaatsing: 1250 mm
Technische specificatie
- Spindelsnelheid: 24000 RPM
Extra informatie
Voordelen van de machine
Kwalitatieve machinevoordelen
- Numeriek bestuurd freescentrum met beweegbare dwarsbalk, geschikt voor hogesnelheidsbewerkingen met 5 assen
- Twee zijdelingse kolommen waarop dwarsbalk loopt
- Een dwarsbalk die de dwarszadel van de ramhouder en de schuif op de kolommen ondersteunt
- Een ram die verticaal in het kruiszadel schuift
- Een kop bevestigd aan het onderste deel van de ram
- Een werktafel in het midden van de kolommen, met de volgende kenmerken: 2500 x 2000 mm // 10000 kg/m2 // 300 mm gietijzeren tafel dikte // 8 t-sleuven - breedte 28mm
- De machine is uitgerust met een 2-assige glob 89 g freeskop (c en a continu)
- In de binnenzijde van de kop bevindt zich de spindel met 24000 tpm, hsk-a 63 gereedschapconus
Technische voordelen van de machine
- X en x1 = 2200 mm // snelheid: 40 m/1' // lengteverplaatsing van de dwarsbalk op 2 kolommen
- Y = 2700 mm // snelheid: 40 m/1' // dwarsverplaatsing van het kruiszadel van de ramhouder op de dwarsbalk
- Z = 1250 mm // snelheid: 40 m/1' // verticale verplaatsing van de balk op het dwarszadel
- C continu = 400 (+/- 200 °) // rotatie van de kop rond de verticale as van de ram
- A continu = 230 ° (+ 120 °, -110 °) // rotatie van de electrospindelsteun in de kopvork
- Nauwkeurigheid van lineaire machineassen (x, x1, y, z): p = 0,015 mm / optische lijn transducer
- Nauwkeurigheid van polaire machineassen (c,a): 15 boogseconden - herhaalbaarheid 10 boogseconden / transducer encoder
- Koppel: c, a continu = 1000 nm // c, a geremd = 4000 nm
Extra informatie
38428 machine-uren // 23655 snijuren
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
