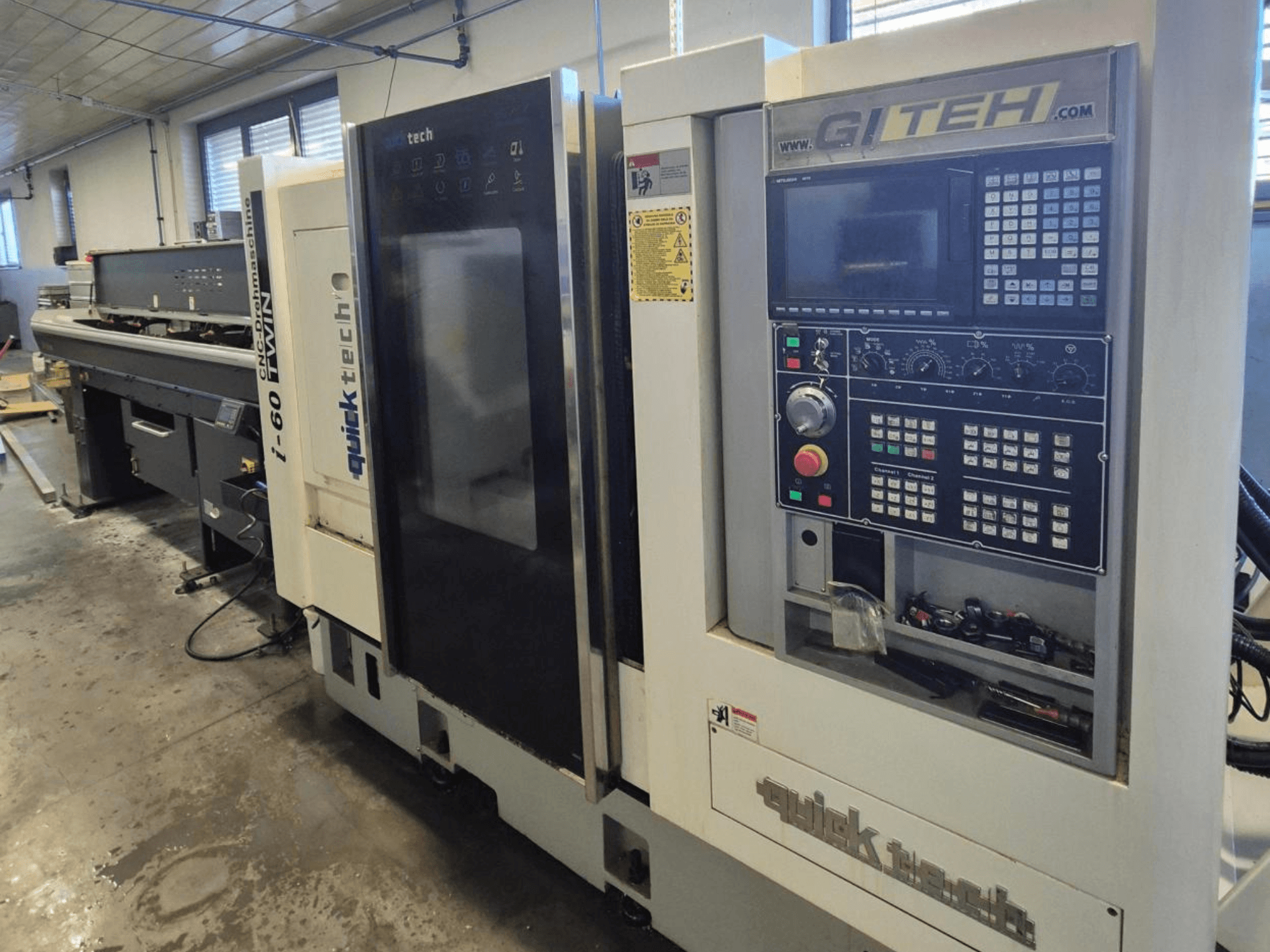

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Boring hoofdspil: 60 mm

• Asgat subspindel: 42 mm

• Max. draailengte: 300 mm

• Snelheden

  • Hoofdspil: 4000 tpm

  • Onderspil: 4000 tpm

  • Aangedreven gereedschap: 4000 omw/min

• Spindels

  • Indexering hoofdspil: 0,001°

  • Indexering subspindel: 0,001°

  • Hydraulische spindelrem (hoofd- & subspindel)

  • Synchronisatie van spindelrotatie en positionering

• Gereedschapstations

  • Hoofdspilzijde: 6 uitwendig draaien, 5 inwendig draaien

  • Subspilzijde: 3 uitwendig draaien, 4 inwendig draaien

  • Aangedreven gereedschap: 12 stations

• Bewerkingsmogelijkheden

  • 4-assig simultaan bewerken

  • Programmeren van alle assen direct vanuit de besturing

  • Luchtblaasfunctie (M-code)

  • Detectie uitwerpen werkstuk

• Opspanning

  • Hoofdspilhouder: Ø185 mm

  • Subspilhouder: Ø173 mm

• Machine-uitrusting

  • Machinenivelleerschroeven en -platen

  • LED-werklamp

  • 3-kleuren signaaltoren

  • Automatisch centraal smeersysteem

  • Koelvloeistoftank en koelvloeistofniveausensor

  • Hogedruk koelvloeistofpomp 30-40 bar

  • 380V/220V transformator

  • Basis gereedschapsset

  • Bedieningshandleiding, programmeerhandleiding, elektrische schema's, PLC-documentatie

• Besturingssysteem: Mitsubishi M70

  • 10,4" kleurendisplay; MPG handwielprogrammacontrole

  • Absolute/incrementele programmering; ISO-programmering

  • Automatische uitschakelfunctie machine

  • Draadsnijcyclus (G92); stijf tappen

  • Constante snijsnelheid (G96/G97)

  • Weergave productietijd & onderdeelteller

  • Jogbeweging voor X-, Z-, Y- en W-as; C1- en C2-contouren voor draaien/frezen

  • Minimale invoerstap: 0,001 mm

  • 80 gereedschapgeometrie- en correctieposities

  • Laden van programma's via geheugenkaart of USB; netwerkconnectiviteit

  • Afschuiningen en radii programmeren; radiuscompensatie

  • Absolute motoren (geen homing nodig); zelfdiagnosefuncties

  • Spindelsynchronisatie

  • Draadsnijden met aangedreven gereedschap; draadsnijden op subspil

  • Hulpfuncties bij programmering; 2D programmasimulatie

  • PLC-bewerkingsmogelijkheden

  • Tandwielsnijfunctie inbegrepen

  • Oriëntatie van aangedreven gereedschap

Extra uitrusting (geen onderdeel van de basismachine)

• Spanentransporteur

• Staafinvoer VITO 56 (3 m)

• Transportband voor eindproducten
