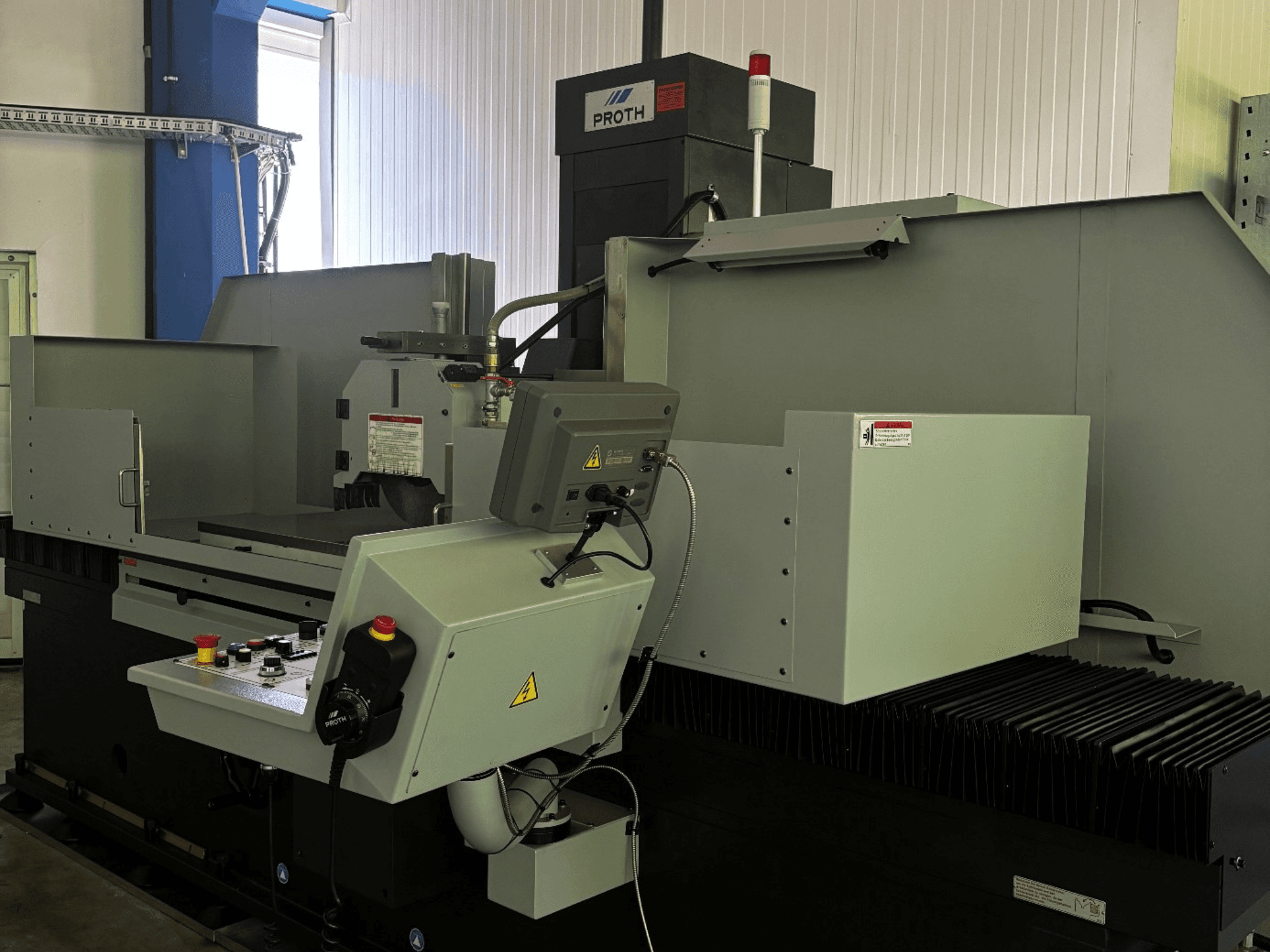

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Max. afstand tussen spilcentrum en werktafel: 700 mm

- Draagvermogen tafel (continu): 1.200 kg

- Draagvermogen tafel (niet-continu): 1.880 kg

- Gewicht van de elektromagnetische plaat: 315 kg

- Inbouwhoogte van de tafel tot de onderrand van de slijpschijf: 522 mm

- Hydraulische lengtevoeding: 1 - 25 m/min

- Stapsgewijze dwarsaanvoer: 0,1 - 15 mm/slag

- Continue traploze dwarsaanvoer: 50 - 1.500 mm/min

- Draaiing handwiel dwars: 5 mm/omw. (schaalverdeling: 0,02 mm)

- Draaiing handwiel verticaal: 0,25 mm/omw (schaalverdeling: 0,002 mm)

- Automatische verticale aanvoer: AD 1

- Spiltoerental: 1.500 tpm (traploos regelbaar)

- Spilmotor: 7,5 kW (400 V, 4-polig, 15 A, 50 Hz)

- Motor dwarsaanvoer: 0,37 kW / 0,7 kW (220 V, 6-polig, 2,1 A, 50 Hz)

- Motor voor snelle voeding: 0,75 kW (110 V, 6-polig, 6,1 A, 50 Hz)

- Motor van de hydraulische pomp: 3,7 kW

- Transformator Tr1: 825 VA

- Transformator Tr2: 2.000 VA

- Aandrijfvermogen (Antriebsleistung): 400 V, 3P, 34,05 A, 50 Hz

- Koelsysteem: koelvloeistofapparaat met papieren filter en magnetische afscheider (inhoud: 100 liter)

- Nevel- en stofafzuigsysteem: model PSGC-50120AHR, tankinhoud: 100 l, debiet: 50-60 l/min, motor: 0,55 kW, 400 V, 1,8 A, 50 Hz, gewicht: 120 kg

- Digitale uitlezing (DRO): 2-assige digitale uitlezing op de Y-as (SINO SDS6-2V, serienummer: 7201723C0032, schaalverdeling: KA-300 1 µm – 670 mm), achteraf ingebouwd in 05/2022

- Afmetingen slijpschijf: 400 x 50 x 127 mm / 355 x 50 x 127 mm (Inclusief KINIK 405 x 50 x 127 mm 32A 46 J 9 V, 33 m/s)

- Aantal assen: 3 assen (X-, Y-, Z-bewegingen met 2-assige DRO op Y)

- Optionele uitrusting en functies: parallelle slijpschijfafsteller (op de kop gemonteerd), tafelafstellers, balanceeras, balansweegschaal, elektrisch handwiel, LED-verlichting, stelvoeten, in totaal 6 slijpschijfflenzen, compleet hydraulisch en elektrisch systeem

- Verplaatsingsafmetingen: 4,1 B x 2,7 D x 2,96 H m)

- Optionele reserveslijpschijven (waaronder de merken ZISCHE en KINIK) en diverse schijfflenzen op voorraad/in het opslagrek
