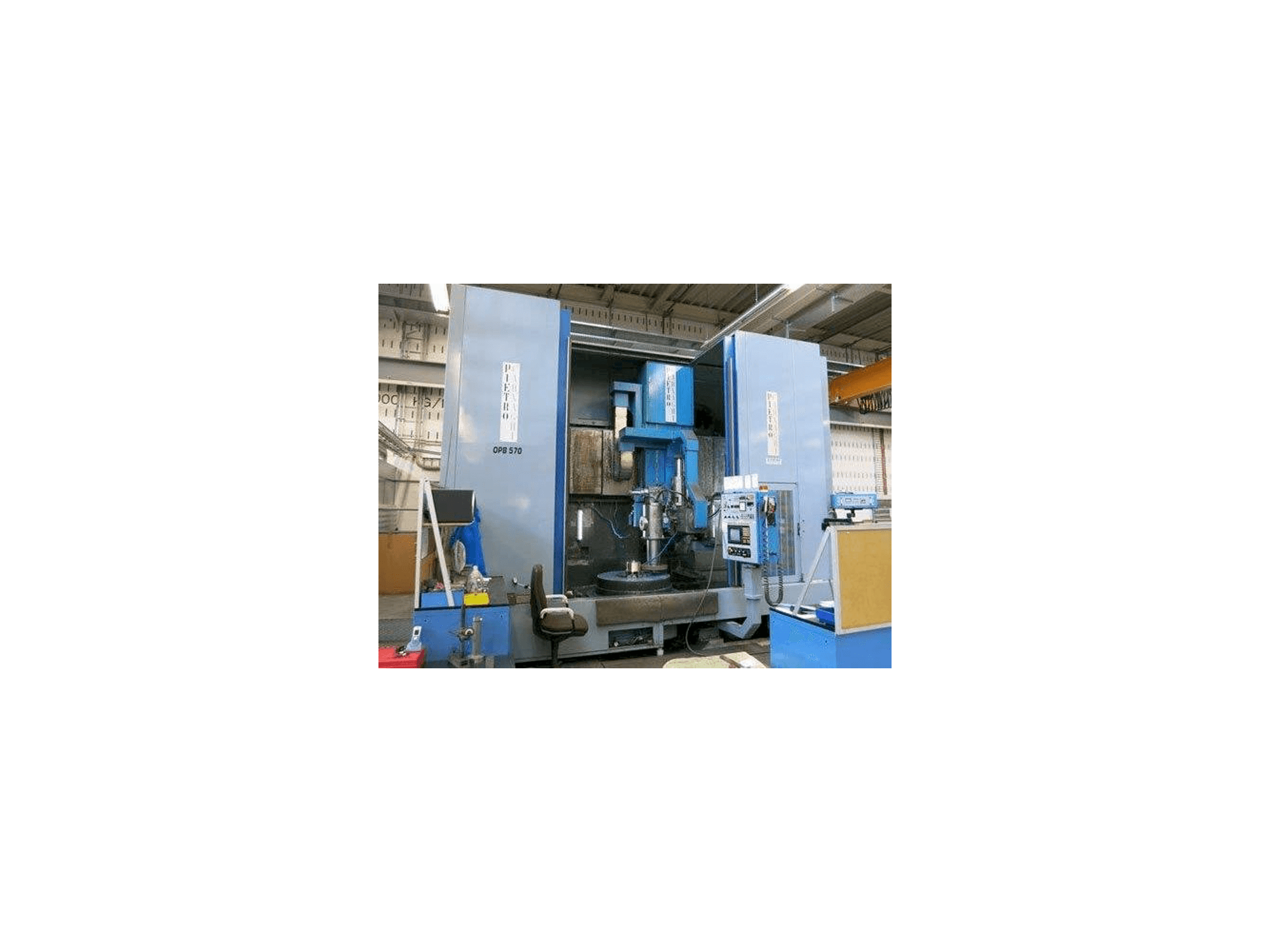

Vooraanzicht van PIETRO CARNAGHI ATF 8 SH machine

Bedankt voor uw bezoek

Deze machine is onlangs verkocht. Bekijk vergelijkbare beschikbare machines of stuur ons een aanvraag.

Bekijk alle soortgelijke machines

Bekijk soortgelijke machines

PIETRO CARNAGHI ATF 8 SH

Foto Gallerij

PIETRO CARNAGHI - ATF 8 SHIT-MIL-PIE-1980-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
PIETRO CARNAGHI ATF 8 SH slijpmachine

Toon in de originele taal

Deze PIETRO CARNAGHI ATF 8 SH slijpmachine werd gebouwd in 1980 en werd in het jaar 2004 aangepast. Zij is uitgerust met een SINUMERIK Systeem 3 besturingseenheid. De machine heeft 4 spindels, 2 daarvan werken met een toerentalbereik tussen 1000 - 2800 rpm en spindel nummer 3 heeft een toerentalbereik van 3000 - 6000 rpm. De machine is uitgerust met een automatische uitbalanceerinrichting en verschillende wielhouderflenzen.

Overzicht

merk: PIETRO CARNAGHI
jaar: 1980
MODEL: ATF 8 SH
toepassingstype: Draaien
Vestiging: Italië
machinetype: Verticaal draaien
merk bedieningseenheid: SIEMENS

Technische Informatie - PIETRO CARNAGHI ATF 8 SH

Besturingseenheid

Merk besturing: SIEMENS
Besturingsmodel: SINUMERIK System 3

Afmetingen

Machinediepte: 5000 mm
Machinehoogte: 4600 mm
Machinegewicht: 42000 kg

Technische specificatie

Spindelvermogen: 12 kW
Spindelsnelheid: 2800 RPM
Koeling door spindel: Ja

Extra informatie

Aanvullende uitrusting

Automatisch uitbalanceersysteem
Taps toelopend apparaat
Verschillende wielhouderflenzen

Voordelen van de machine

Kwalitatieve machinevoordelen

Wagen voor slijpen (dwars): verticale verplaatsing 650 mm
Wagen voor het slijpen van (dwarse) werkvooruitgangen: 0. 0005 - 50 mm/omwenteling
Wagen voor het slijpen van (dwarse) werkvorderingen: 0. 01 - 2000 mm/min
Wagen voor slijpen (dwars) snel 4: m/min
Wagon voor slijpen (dwars) minimumafmeting: 0. 001 mm
Wagon voor het slijpen (dwars) gyratorische precisie: 5 sec
Spindel 1 (voor uitwendig rondslijpen) wieldiameter: 250 - 400 mm
Spindel 2 (naar wang) vermogen: 15 kw
Spindel 3 (voor inwendig slijpen) omwentelingen: 3000 - 6000 omw/min
Spindel 3 wiel diameter: 250 mm

Technische voordelen van de machine

Wielkoppen: 4 eenheden
Magnetische tafel diameter: 1000 mm
Maximale doorgangsdiameter: 1200 mm
Maalhoogte: 420 mm
Maximale uitwendige diameter van de slijpmachine: 1100 mm
Draaitafel diameter: 1000 mm
Draaitafel omwentelingen: 5 - 150 omw/min
Draaitafelvermogen: 10 kw
Wagon voor slijpen (dwars): inclusief kogelomloopspillen
Wagon voor slijpen (dwars): kruissnelheid 1180 mm

Extra informatie

- Vermogen spil 3: 15 KW - Diameter van het wiel van spil 4 (voor inwendig slijpen): 50 mm - Diameter van de as 4 minimum: 90 mm - Toerental van spil 4: 15000 omw/min

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.

** De standaardleveringsomvang omvat uitsluitend de basismachine. Accessoires en perifere apparatuur worden pas tijdens het aankoopproces uitdrukkelijk bevestigd door middel van bindende overeenkomsten.
