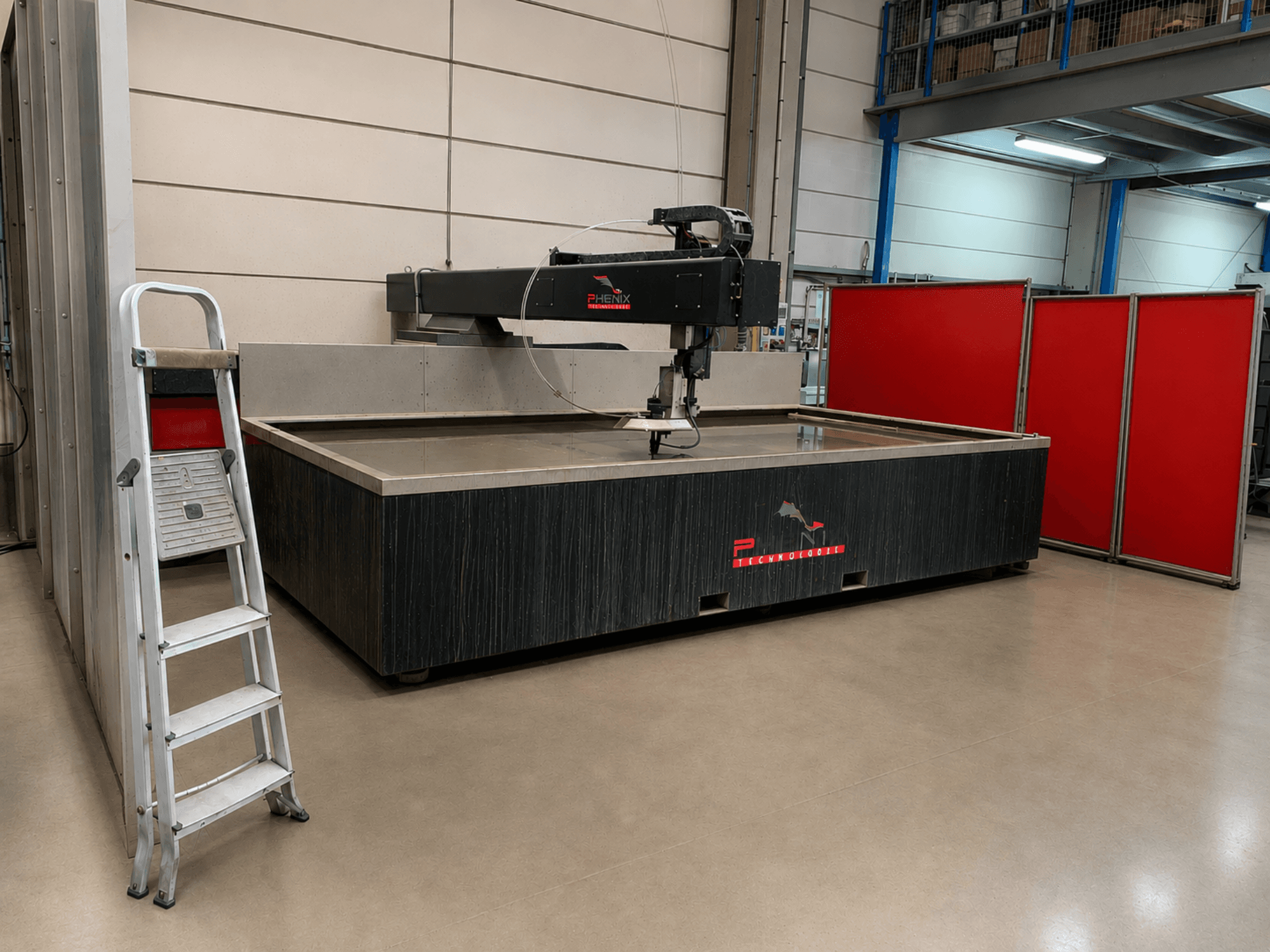

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Werkgebied: 3.000 × 1.500 mm

• Snijproces: snijden met zuiver water en met een abrasieve waterstraal

• Geschikte materialen: staal, roestvrij staal, aluminium, gegalvaniseerd staal en andere materialen

• Maximale snijdikte: tot 70 mm (afhankelijk van het materiaal)

• Functionele test: Mogelijk vóór demontage

Machine / Aandrijfsysteem

• Vrijdragende constructie (belasting vanaf 3 zijden)

• Lineaire geleidingen met kogellagerblokken

• Kogelomloopspindeloverbrenging

• Borstelloze asmotoren met incrementele encoders

• Automatische smering

• Assen beschermd tegen schurende verontreiniging

• Positienauwkeurigheid: ±0,1 mm

• Herhaalbaarheid: ±0,05 mm

• Roestvrijstalen watertank met instelbare overloop en snelafvoerklep

• Gegalvaniseerde steunroosters

• Veiligheidslichtschermen en noodstopsysteem

Snijkop

• AccuStream-snijkop

• Maximale werkdruk: 4.000 bar (volgens de handleiding van de MD JET)

• Aanbevolen spuitmonddiameter: 0,10–0,30 mm

• Saffier- of diamantopening

• Hydraulische aan/uit-klep

• Configuraties: snijden met zuiver water of met water met schuurmiddel

Hogedrukpomp

• Fabrikant/model: Hypertherm HyPrecision 75S

• Vermogen van de pomp: 56 kW

• Maximale/fabrieksinstelling snijdruk: 4.137 bar

• Fabrieksinstelling doorbraakdruk: 1.379 bar

• Maximale hogedrukwaterstroom: 5,7 L/min bij 50 Hz / 6,1 L/min bij 60 Hz

• Toevoerstroom snijwater: 11,4 l/min

• Inlaatdruk snijwater: 3–8 bar

• Afmetingen van de pomp (L × B × H): 1.930 × 1.016 × 1.422 mm

• Bedrijfs-/transportgewicht van de pomp: 1.497 kg / 1.415 kg

• Elektrische voeding: 400 V / 50 Hz

• Nominale stroom / Hoofdstroomonderbreker: 103 A / 125 A

• Inhoud hydrauliekvloeistofreservoir: 151 L

• Hydraulische vloeistof: ISO VG 32 of 46

• Maximale temperatuur hydraulische vloeistof: 54,4 °C

• Maximale hydraulische druk: 217 bar

Extra uitrusting

• Systeem voor schuurmiddelen onder druk:

  • Capaciteit slijpmiddeltrechter: 200 L

  • Druk in de voorraadbak: 8 bar

  • Afmetingen trechter: 1.070 × 780 × 1.320 mm (volgens de handleiding van MD JET)

  • Leeggewicht: 120 kg

  • Automatisch straalmiddeltoevoersysteem met laagstandbewaking

  • Pneumatisch transport van het schuurmiddel

  • Geïntegreerd doseer- en verdeelsysteem voor schuurmiddel

• Optioneel/verkrijgbaar: realtime-systeem voor het meten van de snijhoogte (zoals vermeld, beschikbaarheid optioneel)
