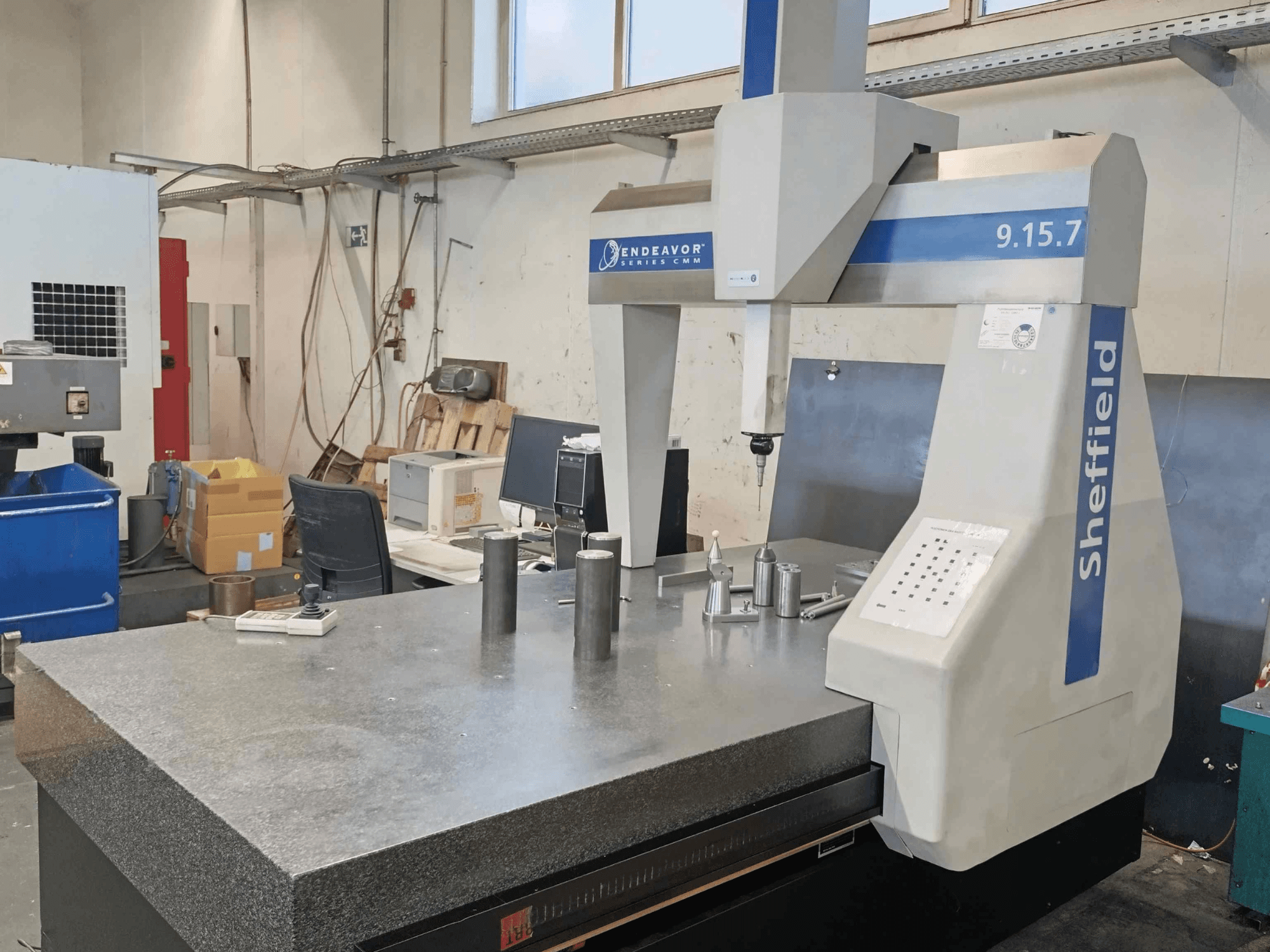

Coördinatenmeetmachine Sheffield Endeavor 9.15.7 in een werkplaats, met een granieten tafel en metalen werkstukken.
Coördinatenmeetmachine Sheffield Endeavor 9.15.7 in een werkplaats, met een granieten tafel en metalen werkstukken.

Other - SHEFFIELD Endeavor 9.15.7DE-MEA-OTH-2003-00001

17.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 3-assige Other SHEFFIELD Endeavor 9.15.7 werd vervaardigd in 2003. Hij heeft een X-asbereik van 900 mm, een Y-asbereik van 1500 mm en een Z-asbereik van 660 mm. De machine is uitgerust met een granieten tafel en borstelloze lineaire motoren op de X- en Y-as. Als u op zoek bent naar hoogwaardige meetmogelijkheden, overweeg dan de Andere SHEFFIELD Endeavor 9.15.7 CMM machine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: Other
  • jaar: 2003
  • MODEL: SHEFFIELD Endeavor 9.15.7
  • toepassingstype: Meting
  • Vestiging: Duitsland
  • machinetype: Coördinatenmeetmachine (CMM)

Technische Informatie - Other SHEFFIELD Endeavor 9.15.7

Afmetingen

  • Machinegewicht: 3050 kg
  • Tafellast: 1250 kg

Beweging

  • Aantal assen: 3
  • X-as verplaatsing: 900 mm
  • Y-as verplaatsing: 1500 mm
  • Z-as verplaatsing: 660 mm

Extra informatie

  • CE-gemarkeerd

  • Maximale 3D-snelheid: 39 m/min

  • Maximale 3D Versnelling: 1,7 m/s²

  • Spanning: 240 V

  • Nauwkeurigheidsnorm: DIN EN ISO 10360-2

  • Gespecificeerde nauwkeurigheid Temperatuurbereik: 15°C - 25°C

  • Volumetrische lengtemetingsfout (MPEE): 2,8 + L/263 µm

  • Volumetrische meetfout (MPEP): 3,0 µm

  • Maximale uurlijkse temperatuurgradiënt: 2°C/h

  • Maximale dagelijkse temperatuurgradiënt: 5°C/24u

  • Maximale ruimtelijke temperatuurgradiënt: 1°C/m

  • Toelaatbare variatie in omgevingstemperatuur: ±5°C

  • Graniet Tabel

  • Schroefdraad inzetstukken: ISO M8 x 1,25

  • Luchtgelagerde assen

  • Borstelloze lineaire motoren op X- en Y-as

  • Renishaw lineaire schalen met hoge resolutie

  • Geometrische foutcompensatie

  • Automatische volumetrische temperatuurcompensatie

  • Tasterkop: Renishaw PH10MQ

  • Gewicht meetkop: 645 g

  • Indexeerbereik A-as: 0° tot 105° in stappen van 7,5°

  • Indexeerbereik B-as: ±180° in stappen van 7,5°.

  • Positieherhaalbaarheid: 1 µm

  • Maximale uitschuiflengte: 300 mm

  • Tasterkopbevestiging: M10 schroefdraad

  • Schroefdraad tasteraansluiting: M8 Draad

  • Tastersysteem: Renishaw TP20

  • Diameter referentiebol: 19 mm

  • Parallelle poort

Verkoop ZONDER softwarelicentie

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
