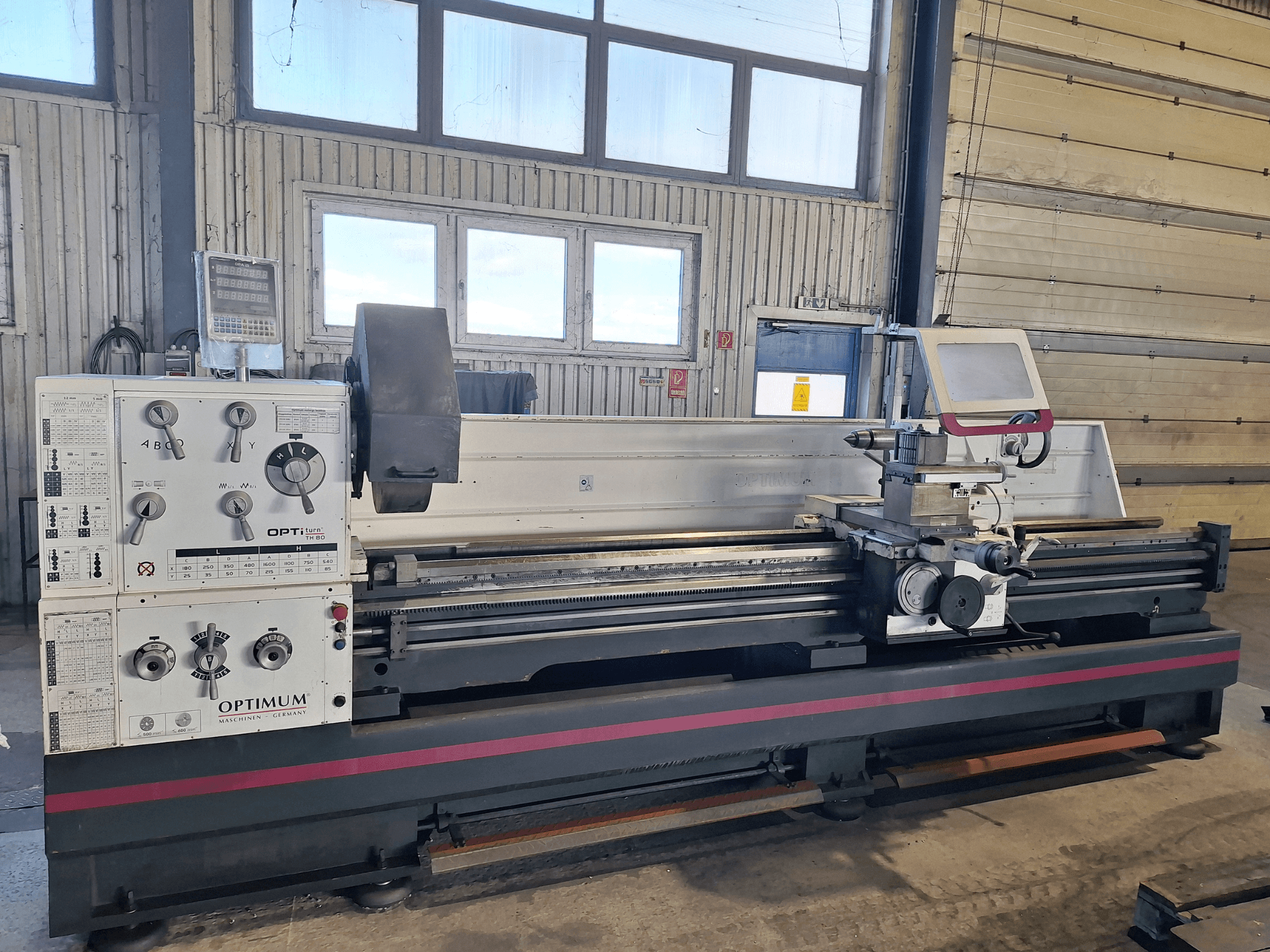

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Type en hoogtepunten

  • Voorloop- en tractiespindeldraaibank, hoge flexibiliteit, precisie en rendabiliteit

  • Met digitale positie-indicator voorbereid (zie Extra uitrusting) en snelwisselhouder van staal (zie Extra uitrusting)

• Verzendinformatie

  • Verpakkingsgegevens: Lengte 4770 mm, Breedte 1150 mm, Hoogte 1840 mm

  • Gewichten: Bruto 4480 kg, netto 3870 kg

• Technische gegevens

  • Draagvermogen 1,4 t/m

  • Werkgebieden:

    • Max. hoogte 400 mm

    • Zwenkdiameter boven machinebed 800 mm

    • Zwenkdiameter boven schaapslede 570 mm

    • Bedbreedte 400 m

    • Max. breedte 3050 mm

    • Zwenkdiameter in bedbrug 1035 mm

    • Draailengte in bedbrug 250 mm

  • Snelheidsbereik:

    • Aantal versnellingen 16

  • Snelle bewegingssnelheid:

    • Snelle bewegingssnelheid 3800 mm/min

    • Uitleg over snelle beweging max. 5 min (30 min. pauze)

  • Elektrische gegevens:

    • Vermogen aandrijfmotor 11 kW

    • Voedingsspanning 400 V

    • Netfrequentie 50 Hz

    • Elektrische aansluitingen: Totale nominale waarde 12 kW

  • Koelsmeersysteem:

    • Pompvermogen koelmiddel 150 W

  • Spindel:

    • Spindelspan Camlock DIN ISO 702-2 nr. 8

    • Spindelboring/stangdoorgang diameter 105 mm

    • Spindelkegel Ø113 (kegel 1:20) mm

    • Gereedschaphouder max. klauwplaathoogte 32 mm

  • Achterklauw:

    • Spanboorhouder MK 5

    • Zwenkhoek 235 mm

    • Diameter ril 90 m

  • Spoed:

    • Metrische steek 0,45 - 120 mm/omwenteling (54 steken)

    • Keizersteek 80 - 7/16 Gg/1" (60 plaatsen)

    • Diametrische spoed 7/8 - 160 (42 plaatsen)

    • Modulaire schroefdraadsteek 0,25 - 60 mm/omwenteling (46 steken)

  • Verplaatsing:

    • Verplaatsing bovenste slede 230 mm

    • Verplaatsing sledezadel 2900 mm

    • Verplaatsing dwarsslede 368 mm

  • Aanzet:

    • Aanzet in lengterichting 0,044 - 1,48 mm/omwenteling (25 verplaatsingen)

    • Vlak aanvoerbereik 0,022 - 0,74 mm/omw. (25 verplaatsingen)

• Ontwerpkenmerken en veiligheid

  • Geharde en geslepen Z-as geleiding

  • Spindelbevestiging Camlock DIN ISO 702-2 nr. 8

  • Nauwkeurig vervaardigde slede; alle geleidingen instelbaar met spiebanen

  • Verstelbereik bovenste slede ± 90°

  • Gegarandeerde rondloopnauwkeurigheid van de spilneus beter dan 0,015 mm

  • Golven, wielen en hoofdspil lopen in oliebad

  • Tandwielen glad, gehard en geslepen met 2 instelbare precisiekegellagers

  • Duidelijke keuzehendel voor het omschakelen van de voedingssnelheden

  • Gesloten ontwerp van het sneltandwiel

  • Tandwielen en assen gehard en geslepen in een oliebad in precisielagers

  • Handwielen ontkoppeld en getest volgens EN 23125

  • Tweekanaals rechts-links schakelaar getest volgens EN 23125

  • Schakelaar met levenscyclusberekening, getest volgens EN ISO 13849

  • Rechts/links draaiing op bedslede via schakelspindel schakelbaar

  • Centrale smering in de bedslede

  • Koelvloeistofvoorziening met aparte koelvloeistoftank met niveau-indicator en olieafscheider; eenvoudig en volledig te legen en te reinigen volgens DIN

  • Voorlopende spindel

  • Noodstop blaasschakelaar, motorbeveiligingsschakelaar, vergrendelbare hoofdschakelaar

  • Noodstop met voetbediening

  • Veiligheidshandwielen met ontgrendelfunctie in de X-as

  • Handwielen met instelbare fijnschaalverdeling 0,04 / 0,02 mm

  • Achtervork voor conisch draaien ± 10 mm instelbaar

  • Zwenkcilinder en handwiel met instelbare fijnschaalverdeling

  • Zwengel voor positieverandering

  • Spil met twee instelbare verhoudingen 1/4 of 1/1 omwenteling

  • Snelaanvoer: drukknop en keuzehendel voor het activeren van de ijlgang in vlakke en langsrichting; schakelt niet de hele machine uit bij het intrekken in de eindschakelaar

  • Veiligheidseindschakelaar met positief openende contacten

  • Elektrische motorrem met snelle noodstop; snelle stop zonder zwenkwiel in normaal bedrijf

  • Elektronica met Siemens componenten

  • Energieketting voor zachte leiding- en slanggeleiding

Extra uitrusting

• Digitale positie-indicator DPA 21 met glazen schalen

• Snelwissel stalen houder SWH 9-D

• Stalen houder 41 x 180 type D voor vierkante beitels (max. gereedschapshoogte 32 mm)

• Vaste bezel (vaste steun) doorgang max. Ø 150 mm

• Loopring (constante/volgende rust) doorgang max. Ø 130 mm

• Machinelamp / LED-machinelamp

• Reduceerhuls MK 5 / MK 7

• Vast centreerpunt MK 5

• Vast centreerpunt MK 5, gelegeerd

• Positieaanslag met fijninstelling

• Tandwielset wisselen

• Kwaliteitsolie ingesloten

• Bedieningsgereedschap
