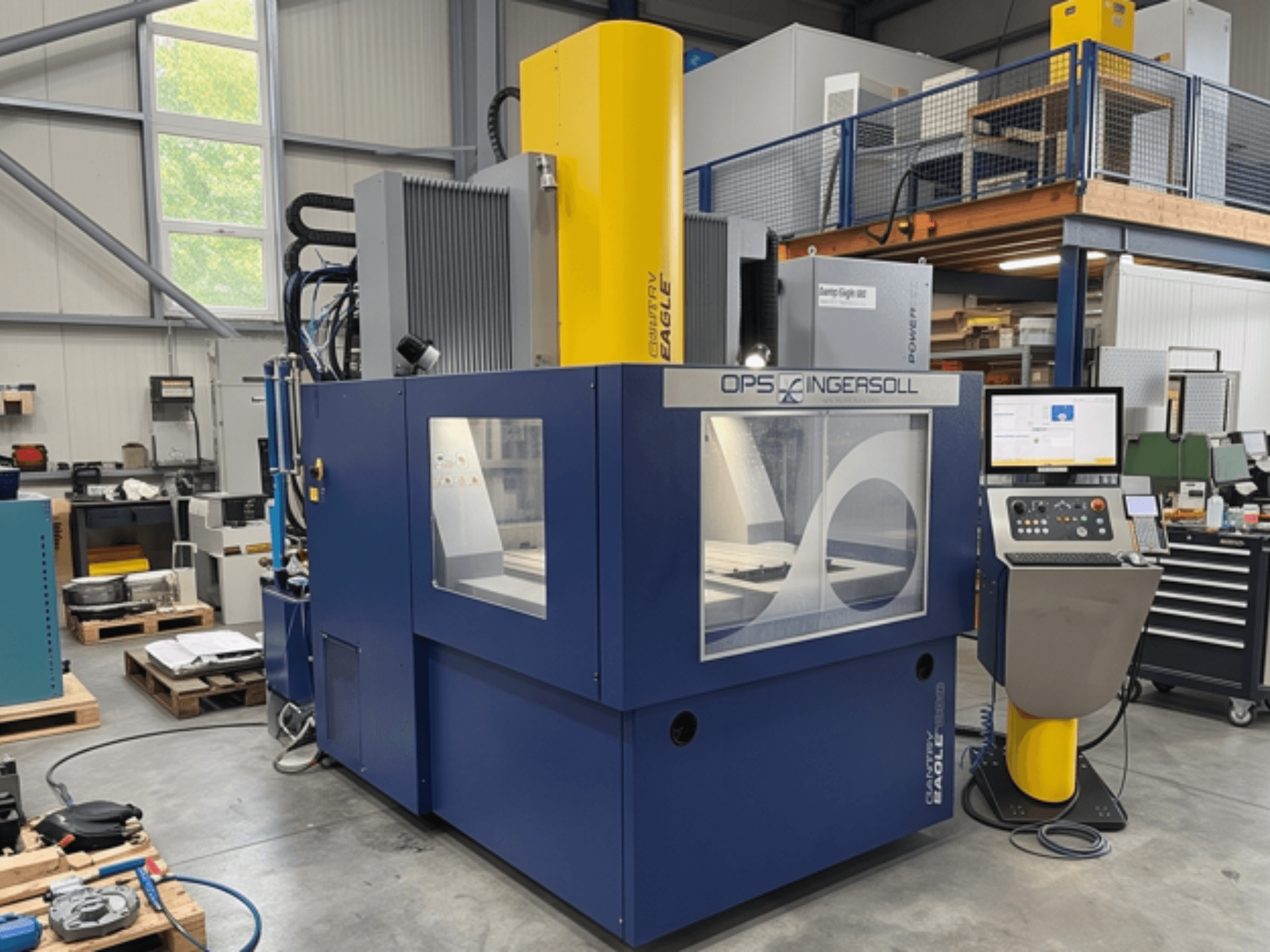

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Besturingssysteem: Eagle Powertec PC/NC-besturing 3060 (22-inch touchscreen, programmering met Multiprog Powertec-technologie, snelle programmering met Powertec 2 Easy Burn, Powertec Handheld, Ethernet- en USB-interfaces, MultiControl voor onderhoud op afstand via een lichte afstandsbediening)

- Generator voor fijnafwerking: Eagle Powertec PT60

- Snelheid Z-as: Eagle Power Jump met een intervalsnelheid van 18 m/min in de Z-as

- Verplaatsingsbereik X / Y / Z: 880 x 1360 x 700 mm

- Afstand tafel / spaninrichting min./max.: 440 / 1140 mm

- Afmetingen werktafel: 1110 x 1610 mm (klemoppervlak van de tafel 50 mm verzonken ten opzichte van de standaard)

- Diëlektrische hoogte: 960 mm (optie: 1000 mm)

- Speciale telescopische werktank (B x L x H): 1140 x 1640 x 1040 mm

- Max. belasting bovenkop: 300 kg

- Extra capaciteit diëlektrische vloeistof: 2000 l (totaal 4800 l met extra tank en aansluitslangen)

- Elektrodenwisselaar: EW30 (30-voudig) / 13-voudige basiseenheid

- Meetsysteem: lineair meetsysteem in X- en Y-as (reeds inbegrepen in Z-as)

- Elektrodeklemmen: Hirschmann H5000 / Minifix (H8.11.20)

- Energiebesparingsfunctie: ECOTEC

- Spoeling: programmeerbare drukspoeling, handmatige aanzuigaansluiting

- Filtersysteem: 32 m² papieren kaarsfilter

- Koeling: Compressor-nakoelunit

- Netspanning: 400 V 3-fasig / 50 Hz

- Stuurspanning: 24 VDC

- Max. zekering: 32 A

- Opgenomen vermogen: 20 kVA

- Totaalgewicht: ca. 12.500 kg (machinebasis: 10.000 kg, portaal: 2.500 kg, extra tank: 1.100 kg)

- Extra kenmerken: C-as zonder spaninrichting, CO₂-brandblussysteem, T-gleufplaat voor montage van grote elektroden, machineschoenen, voorbereiding voor externe afzuigmondstuk voor erosiemist, brandklep, structurele laklaag in Cobaltblauw (RAL 5013), Telegrey (RAL 7045) en Rape Yellow (RAL 1021)
