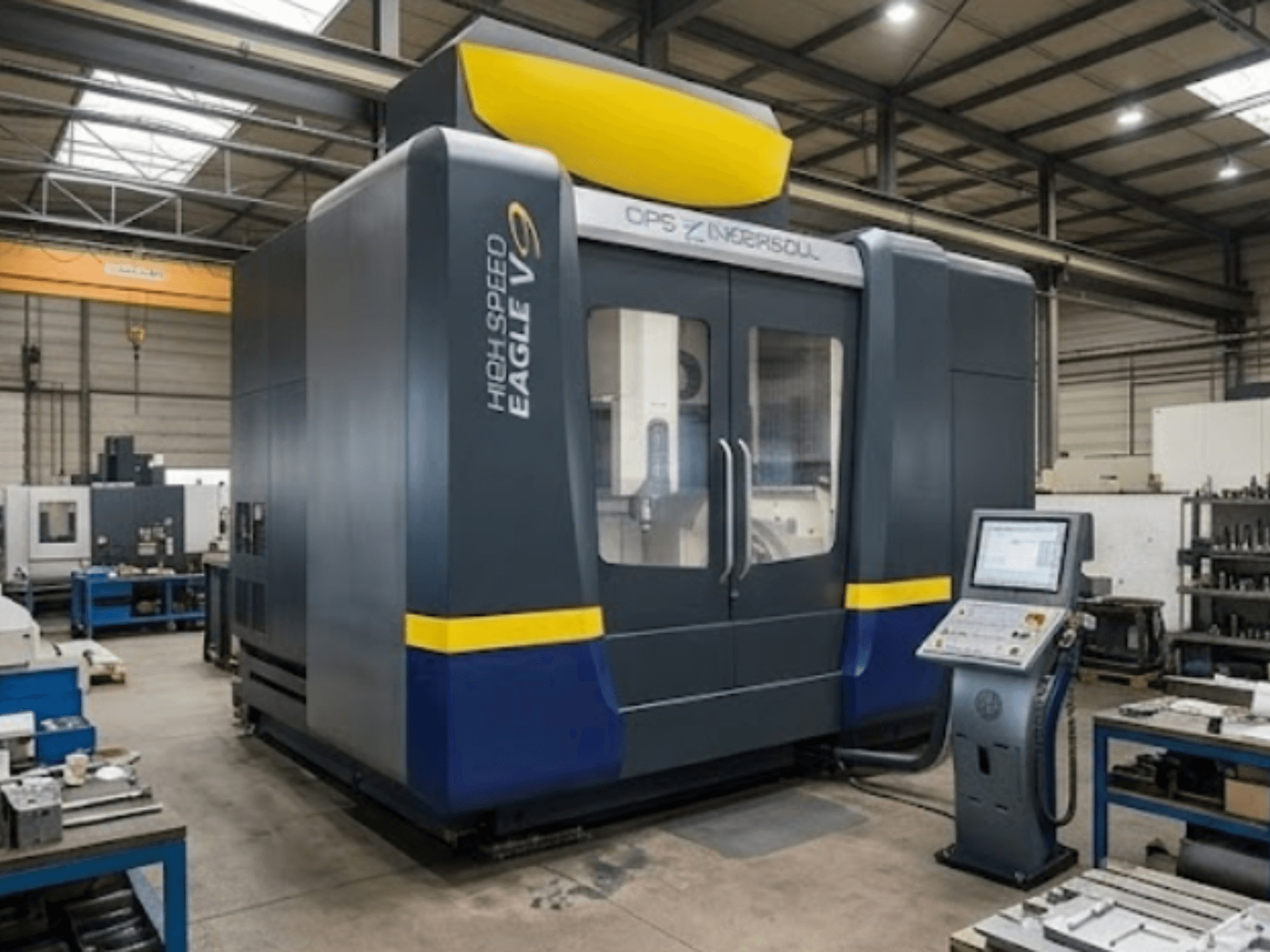

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Machineconstructie: dubbele portaalaandrijving in de X- en Y-assen, trillingsdempend bed van polymeerbeton met funderingsloze 3-puntsopstelling

- Verplaatsingsbereik X-as: 800 mm

- Verplaatsingsbereik Y-as: 600 mm

- Verplaatsingsbereik Z-as: 500 mm

- B-asverplaatsing: 140° / 60°

- C-asverplaatsing: 360°

- Snelheid B-as: 25 tpm

- Snelheid C-as: 100 rpm

- Max. snelheid bij snelle verplaatsing: 45 m/min

- Max. versnelling: 10 m/s²

- Spil 1 (standaard): hoogfrequente spil HSK-A63, vermogen 35 kW, 1 tot 18.000 tpm, koppel 83 Nm

- Gereedschapswisselaar spil 1: HSK-A63, 48-voudig

- Spil 2 (optionele optie 5): hoogfrequente spil HSK-E50, vermogen 17 kW, 1 tot 36.000 tpm

- Gereedschapswisselaar spil 2: HSK-E50, 72-voudig

- Besturingssysteem: HEIDENHAIN iTNC 530 HSCi

- Tafeltype: T-gleuftafel (vervangen door 4e/5e-as-eenheid indien optie is geconfigureerd)

- Werkstukcapaciteit 4e/5e as: 500 mm diameter x 500 mm hoogte, max. gewicht 250 kg

- Precisiepakket 1: Warmtewisselaarcircuit +/- 0,1 °C en aandrijfkoeling

- Precisiepakket 2: Positie- en geometrieafwijkingscompensatie X/Y/Z-assen

- Precisiepakket 3 (5-assige optie): ATDC (Automated Temperature Drift Control), 5-assige compensatie, Heidenhain KinematicsOpt met kalibratiesfeer

- Gereedschapsmeting: Blum-lasersysteem voor controle op gereedschapsbreuk en compensatie van gereedschapslengte en -diameter

- Werkstukmeting: infrarood-tastkop van Renishaw

- Smering: minimumsmering (externe spil), automatische centrale smering voor spil, aandrijving en geleidingssysteem

- Automatisering / Handling-systeem (optie 13): Handling-systeem IMC5 MultiChange light (bouwjaar 2004) gemonteerd aan de rechterzijde, RCS-standaardgrijper, 8-voudig werkstukmagazijn

- Elektrodemagazijn (optie 14): dubbel elektrodemagazijn Erowa ITS (154-voudig)

- Extra kenmerken:

spaanbak

automatische freesreiniging met sproeimiddel

HR410-handwiel
