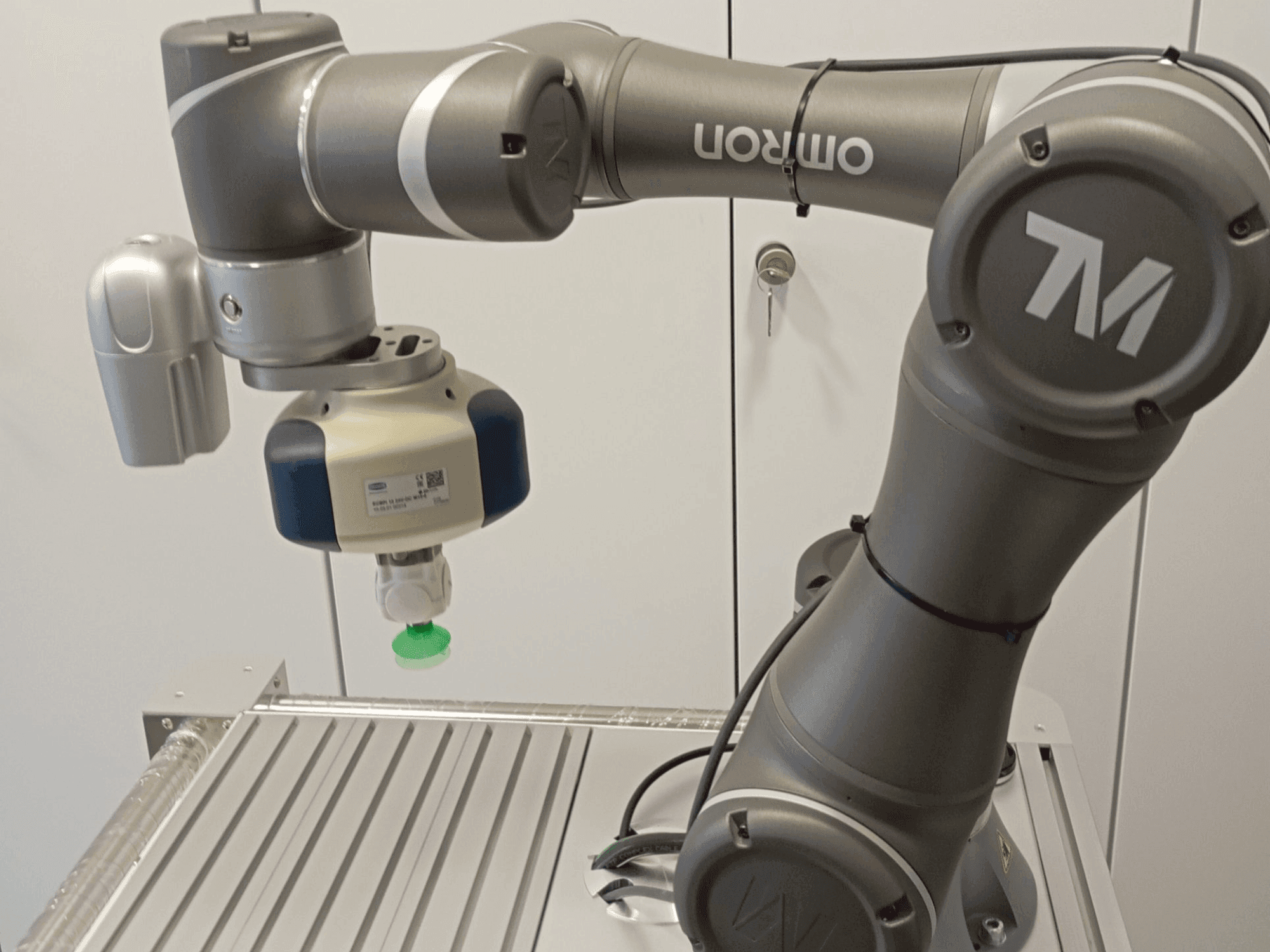

OMRON - TM5-700PY-ROB-OMR-2019-00001

Aanvullende uitrusting

• Oog in hand (ingebouwd)
• Camera: 1,2M/5M pixels, kleurencamera
• Oog naar hand (optioneel): Ondersteuning voor maximaal 2 GigE-camera's

Voordelen van de machine

Kwalitatieve machinevoordelen

• "de trackscan sharp49 is een 3d-laserscanner op basis van trackers. Met zijn scanvolume van 49 kubieke meter kun je grote objecten zoals auto's of vrachtwagens met hoge precisie digitaliseren. Hij is heel eenvoudig te gebruiken. Dankzij de camerabundel, die de positie van de scanner registreert, hoeven er geen referentietekens te worden aangebracht op het te scannen object. Deze technologie maakt extreem snelle digitalisering mogelijk en maakt het daarom bijvoorbeeld mogelijk om in de kortst mogelijke tijd een kwaliteitsverklaring over een onderdeel af te geven.

Technische voordelen van de machine

• Vrijheidsgraden: 6 roterende gewrichten
• Werkstukbereik: 700 mm
• Laadvermogen werkstuk: 6 kg
• Herhaalbaarheid: +/- 0. 05 mm
• Voeding: ingang: 100-240 vac, 50-60 hz
• Voeding: gelijkstroomingang: 22-60 vdc
• Stroomverbruik: gemiddeld: 220 watt
• Temperatuurbereik: bedrijfsbereik: 0°c tot 50°c

Extra informatie

Verbindingsbereiken: J1, J6: +/- 270° J2, J4, J5: +/- 180° J3: +/- 155° Snelheid: J1~J3: 180°/s J4~J6: 225°/s IP-classificatie: Robotarm: IP54 Besturingskast: IP32 I/O-poorten: Besturingskast: Digitale ingang: 16 Digitale uitgang: 16 Analoge ingang: 2 Analoge uitgang: 1 Gereedschapaansluiting: Digitale ingang: 4 Digitale uitgang: 4 Analoge ingang: 1 Analoge uitgang: 0 I/O-interface: COM: 3 HDMI: 1 LAN: 3 USB 2.0: 4 USB 3.0: 2 Certificeringen: Standaard: CE Optioneel: SEMI S2 I/O voeding: Besturingskast: 24V, 1,5A Gereedschapaansluiting: 24V, 1,5A Typische snelheid: 1,1 m/s
