OMC - PL 90sIT-PRE-OMC-2025-00001

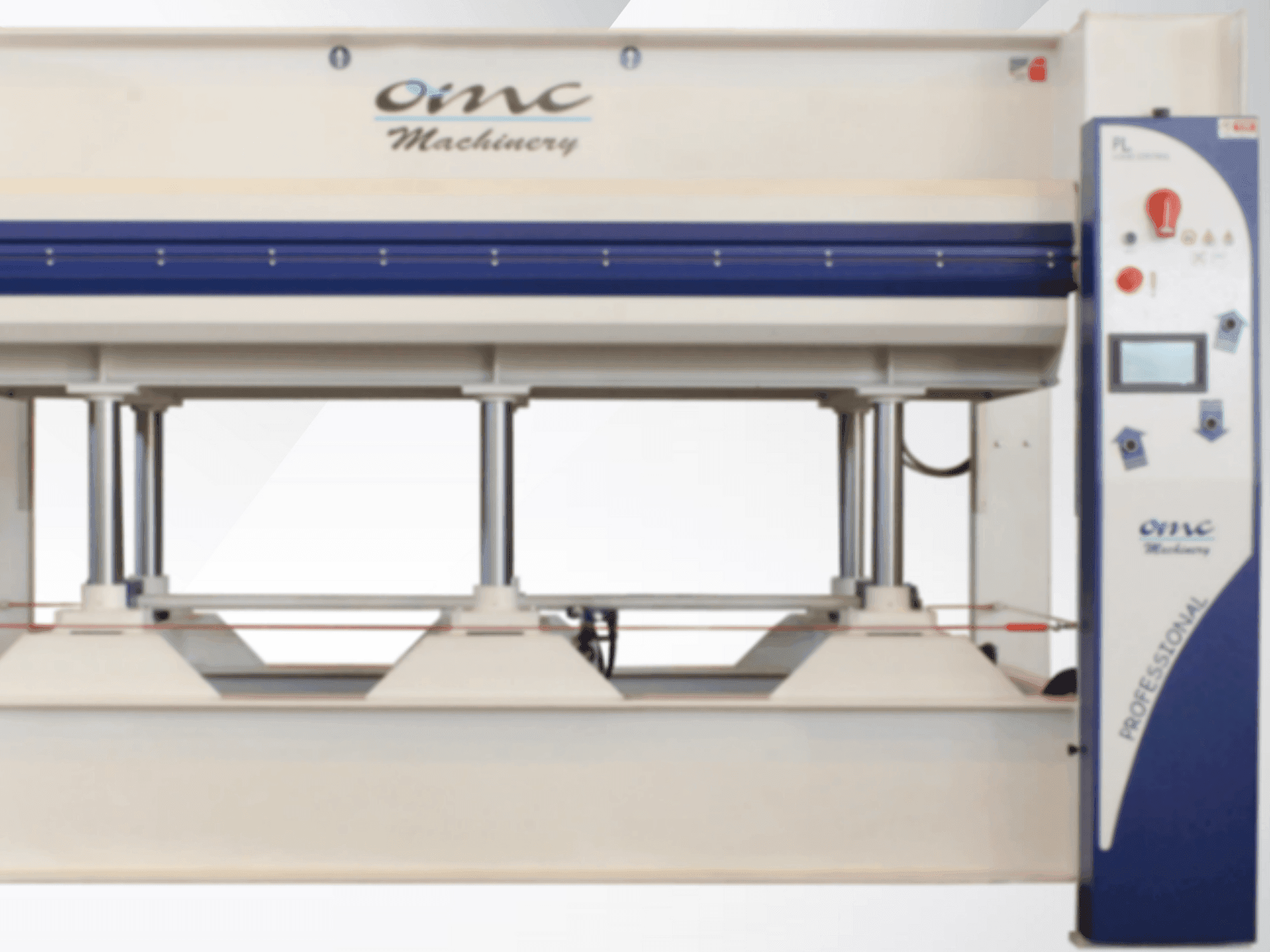

Warmplaatpers Merk: OMC Type: PL 90s Nieuwe machine Technische gegevens Plaatafmetingen: 3000 x 1300 mm Slag: 400 mm Type slag: Opwaartse slag (van onder naar boven) Plaattype: Elkom elektronische platen Perskracht: 90 ton op 80% van het oppervlak Perscilinder: 6 x Ø 70 mm Specifieke druk: 2,05 kg/cm² over 100% van het oppervlak, 2,56 kg/cm² over 80% van het oppervlak Laad- en loszijde: 3000 mm Verwarmingssysteem: Elektronisch 25,4 kW, maximale temperatuur van 120 °C Automatische opening met timer Bedieningspaneel: Standaard Aansluiting: 400 V, 50 Hz, 3-fasig Veiligheidsvoorzieningen: Veiligheidskabel rondom de gehele pers Noodstopknop Tweehandbediening CE-norm Constructie van de pers De constructie van de pers is vervaardigd uit composietmateriaal en gelast staal. Zowel de vaste als de beweegbare plaat zijn vervaardigd uit composietmateriaal en gelast staal. De pers is uitgerust met een tandheugel- en tandwielgeleidingssysteem om een perfecte parallelle beweging te garanderen tijdens het sluiten en openen van de platen. Elkom-verwarmingsplaat Elkom-elektrische platen met elektrische weerstanden De platen bestaan uit een spaanplaat waarop een aluminiumplaat met de elektrische weerstanden is gemonteerd. Maximale werktemperatuur 120 °C. Maximale druk = 7 kg/cm² Hydraulisch systeem - Het hydraulische systeem bestaat uit een tweetrapsunit met dompelpomp om geluid te dempen en de draaiende onderdelen te smeren. - Pomp voor snel sluiten/openen (hoog debiet – lage druk 35 l/min), perspomp (laag debiet – hoge druk 1,6 l/min). - Elektromotor van 2 HP - De hydraulische eenheid is uitgerust met de volgende regel- en veiligheidskleppen die op de tank zijn gemonteerd: - Maximale drukventiel: voorkomt overmatige druk in het hydraulische systeem in geval van een storing in de elektrische of elektronische besturing - Drukbehoudventiel (terugslagklep) - Klep voor lage afvoerdruk (voorafvoerklep). Deze voorkomt gevaarlijke schokken binnen het systeem. - Magnetische klep voor olieafvoer Bedieningspaneel en elektrisch systeem De persparameters kunnen worden ingesteld op het bedieningspaneel, dat is uitgerust met de volgende schakelaars/meters: - 2 temperatuurregelaars voor het instellen van de plaattemperatuur - Manometer voor drukregeling met automatisch drukcompensatiesysteem - Algemene aan/uit-schakelaar - Twee handmatige veiligheidsknoppen voor het sluiten van de pers - Timer voor automatisch openen - Schakelaar om te kiezen tussen handmatig of automatisch openen van de persplaten na de werkcyclus. - Aan/uit-schakelaar voor de weerstand van de bovenste en onderste persplaat Veiligheidssystemen - Getimede tweehandsbediening voor het sluiten van de pers - Veiligheidskabel aan de vier zijden van de pers - Plaatvergrendeling voor onderhoud - Beschermkappen voor de tandwiel- en tandheugelunits - Veiligheidsstickers en waarschuwingsborden - Bedienings- en onderhoudshandleiding - De pers voldoet aan de CE-normen Optioneel: Touchscreen - Programmeerbare logische controller 7-inch kleuren-touchscreen, speciaal ontwikkeld voor het instellen van de volgende parameters - temperaturen - persduur - Dagelijkse instelling van het verwarmingssysteem - automatische uitschakeling van het verwarmingssysteem wanneer de ingestelde temperatuur is bereikt en automatische temperatuurherstel - nieuw systeem voor automatische drukinstelling - Mogelijkheid om historische gegevens/parameters op te slaan - Diagnosesysteem Sensor voor het controleren van de parallelle slag van de platen Geanodiseerd oppervlak op de 2 platen Elektrische uitschakeling van 2 cilinders + sensoren voor parallelle regeling Mylar-folie op de panelen
