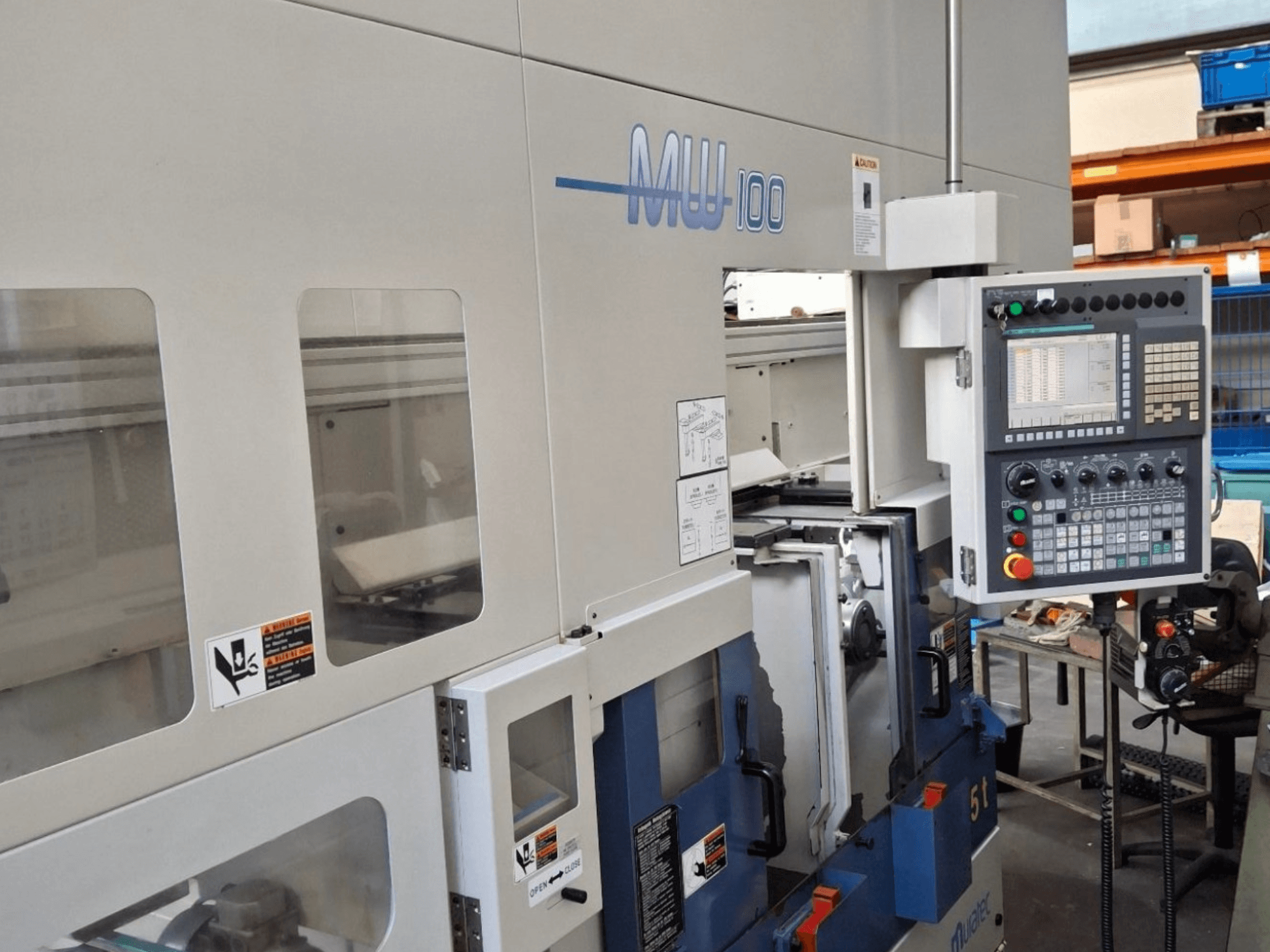

Deze 4-assige Muratec MW 100 GT meerspillige draaimachine werd geproduceerd in 2012. Ze heeft een maximale draaidiameter van 168 mm en een draailengte van 145 mm. De machine is uitgerust met twee revolvers, elk met 8 stations, en een portaallader voor een efficiënte bediening. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de Muratec MW 100 GT machine die we te koop hebben. Neem contact met ons op voor meer informatie.
Overzicht
- merk: Muratec
- jaar: 2012
- MODEL: MW 100 GT
- toepassingstype: Draaien
- Vestiging: Duitsland
- machinetype: Meerspindel Draaibank
- merk bedieningseenheid: FANUC
Technische Informatie - Muratec MW 100 GT
Besturingseenheid
- Merk besturing: FANUC
- Besturingsmodel: 31i-TA
Afmetingen
- Machinehoogte: 2300 mm
- Machinelengte: 1550 mm
- Machinegewicht: 3500 kg
- Machinebreedte: 1650 mm
Beweging
- Aantal assen: 4
- X-as verplaatsing: 130 mm
Technische specificatie
- Tegen-spindel: Ja
- Aangedreven gereedschappen: Nee
- Max. staafdiameter: 47 mm
- Spindelvermogen: 5.5 kW
- Spindelsnelheid: 6000 RPM
Extra informatie
Besturingsmodel: FANUC 31i-TA
Afstand tussen spindels: 340 mm
Max. Zwenkdiameter: 295 mm
Max. Diameter draaien: 168 mm
Max. Draaallengte: 145 mm
Spilneus: JIS A2-5
Max. Chuck Diameter: 165 mm (6 ")
Spindellager I.D.: 80 mm
Snelverplaatsing X-as: 24 m/min
Snelverplaatsing Z-as: 24 m/min
Aantal torentjes: 2
Revolverstations: 8
Schachtmaat gereedschap: 20 x 20 mm
Max. Boor Diameter: 40 mm
Revolverindexeringstijd: 0,2 sec
Max. Werkstukdiameter: 80 mm
Max. Lengte werkstuk: 60 mm
Diameter bekslag: 12 mm
Max. Werkstukgewicht (per hand): 2,0 kg
Standaard laadtijd: 4,5 sec
Minimale bewerkingstijd: 16 sec
Verplaatsing lader X-as: 1.420 + 1.420 mm
Y-as verplaatsing lader: 435 mm
Verplaatsing lader Z-as: 135 mm
Zwenkbereik laderhand (alfa-as): 180°
Draaisnelheid laderhand: 0,4 sec / 180°
Snel verplaatsbare X-as lader: 150 m/min
Verplaatsingssnelheid lader Y-as: 120 m/min
Traverse lader Z-as: 55 m/min
Palletcapaciteit: 14
Max. Stapelhoogte: 450 mm
Bereik werkstukdiameter: 30 - 160 mm
Max. Werkstukgewicht per pallet: 40 kg
Voetafdruk machine (met accessoires): 3.300 x 2.380 mm
Aangesloten vermogen: 30 kVA
Portaalladersystemen: 2
Onderdelengoten voor inspectiedelen: 2
Hydraulische klauwplaten: 2 x SMW Autoblok BHM 165, 6".
Hydraulische cilinder (links): SMW SIN-S 100
Hydraulische cilinder (rechts): SMW VNK 70/37
Luchtgestuurde werkstukaanwezigheidsbewaking: Ja
Bewaking opspannen werkstuk: Beide zijden
Spindeloriëntatieposities: 4 (beide zijden)
Koelmiddel door klauwplaat: Beide zijden
Automatische koelvloeistofpompcapaciteit: 200 l
Draaitoren met 8 standen: 2
Signaaltorenverlichting: Ja
Voorbereiding olienevelafzuiging: Ja
Automatische machinestop: Ja
Automatische centrale smering: Ja
RS232C-interface: Ja
Externe transformator: Ja
Optioneel:
Type portaallader: 3-assige portaallader
Spanentransporteur
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
