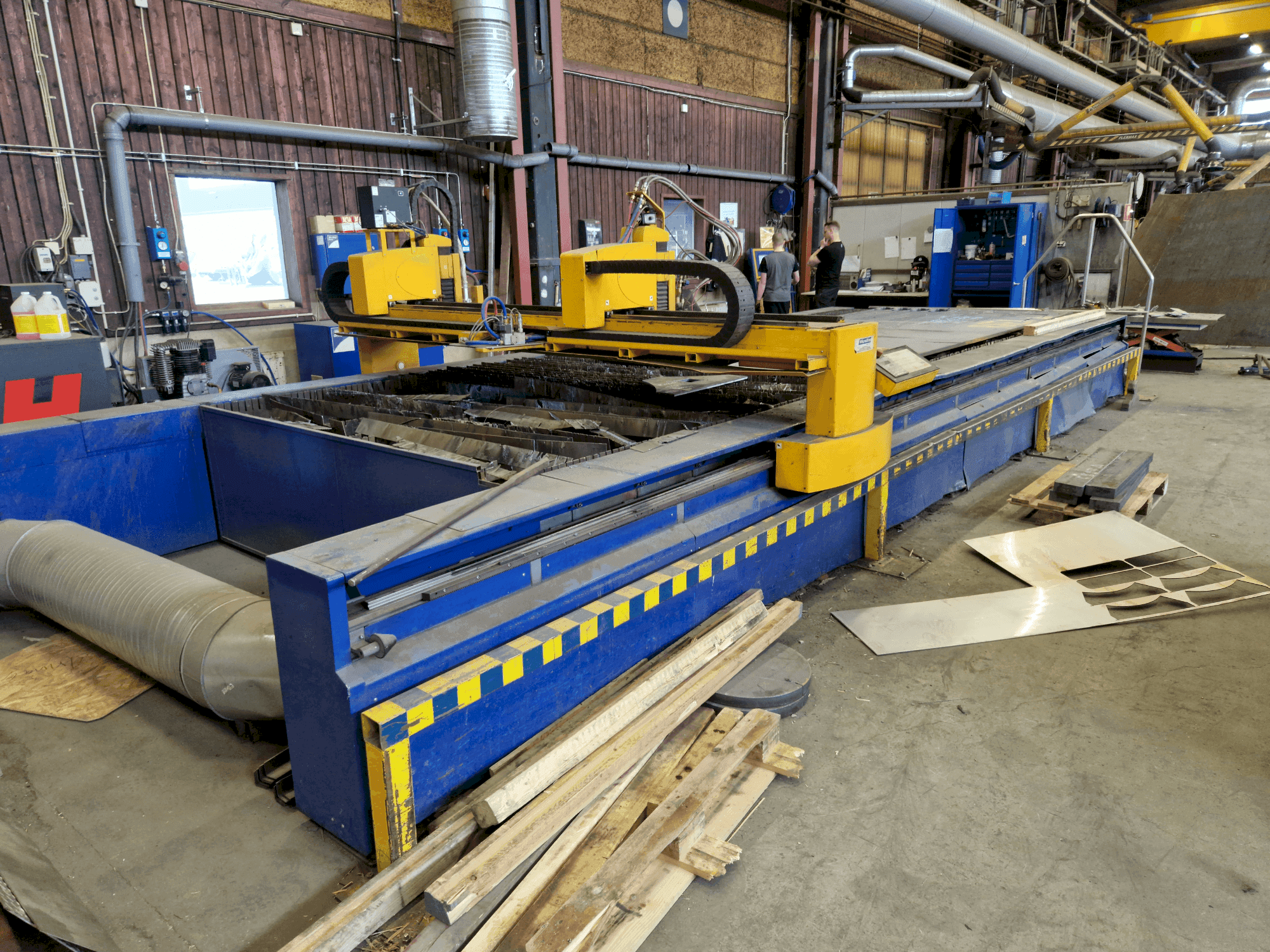

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Aantal portalen: 1

• Aantal Z-assen: 2

• Aantal branders: 2

• Max. snijdikte: 50 mm

• Werksnelheden: 0-100 mm/s

• Werkveld - longitudinale beweging: 7500 mm

• Werkveld - dwarsbeweging: 2500 mm

• Werkveld - verticale beweging (plasma): 150 mm

• Werkveld - verticale beweging (gas): 200 mm

• Werkveld - verticale beweging (gasrotator): 200 mm

• Boorkop BEM 12 verticale beweging: 80 mm

• Max. breedte werkzone: 4000 mm

• Max werkzonelengte: 35.000 mm

• Max afwijking in de lengterichting: 0,5 mm / 3000 mm

• Max. afwijking dwars: 0,5 mm / 2500 mm

• Elektrische dekking (mechanisch deel): IP 43

• Aandrijvingen (besturingstechniek):

  • Lengteas: 2 × DCM 6C 30/14 A1

  • Dwarsas: 2 × DCM 3B 35/06 A1

  • Verticale as: 2 × DCM 2C 30/03 B1

• Overbrengingsverhoudingen:

  • Lengteas (riem): i = 14,81483886 mm/omw.

  • Dwarsas (riem): i = 13,33335498 mm/omw.

  • Verticale as (riem + schroef): i = 2 mm/omw.

• Omgevingstemperatuur: 5-40 °C

• Max. relatieve luchtvochtigheid: 90% bij 20 °C

• Atmosferische druk: 84-107 kPa

• Stofgehalte: 200 mg/m³

• Type omgeving: Algemeen (STN 330300, uitzondering operationele temperaturen N32)

Extra uitrusting

• Plasmabron: 1 × HPR 260 AGC (58 mm)

• Gasbrander: 1 × acetyleen (Bir), inclusief gasrotator

• Boorkop: BEM 12
