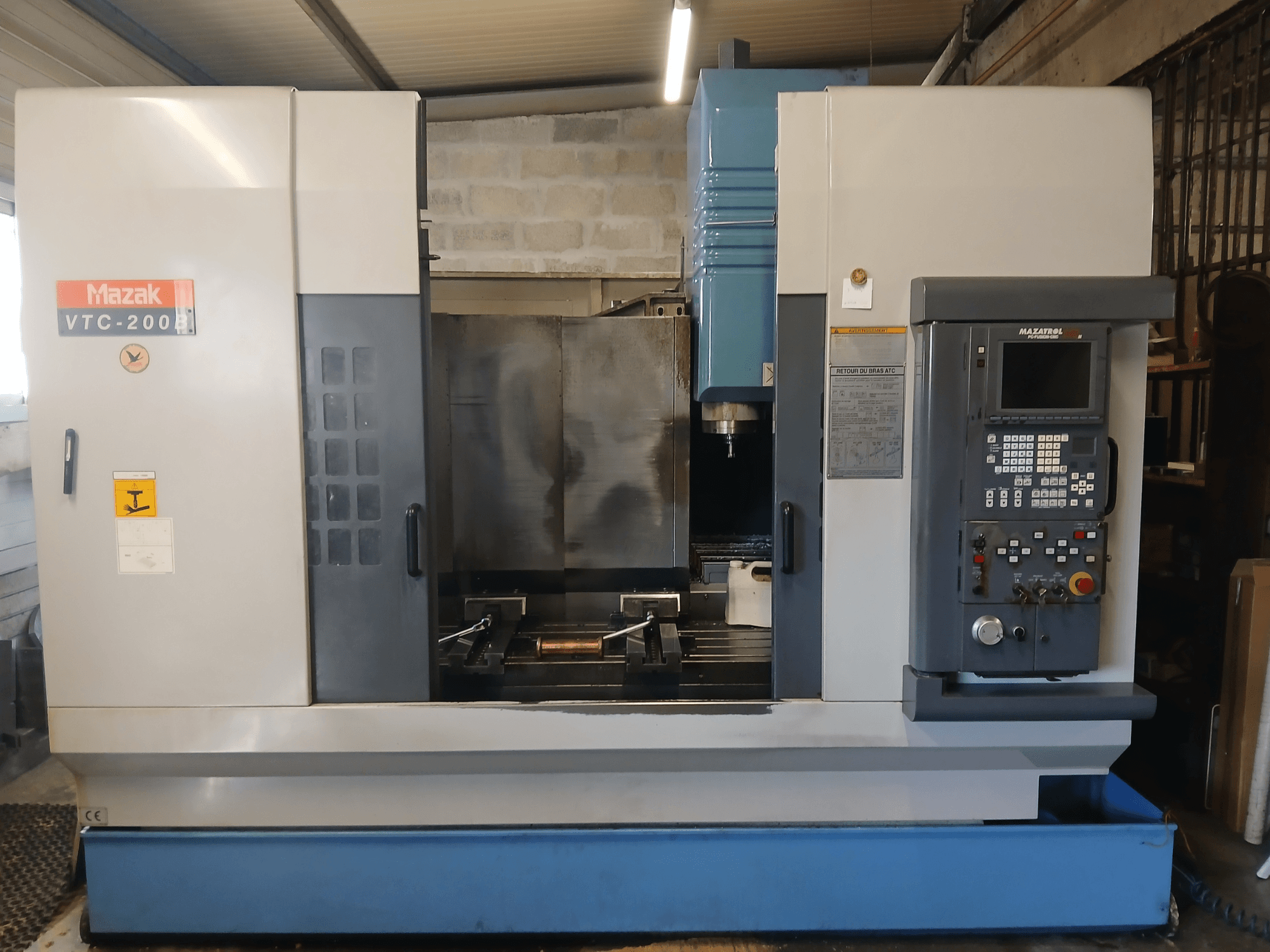

Mazak - VTC 200 BFR-MIL-MAZ-2001-00001

Bewerkingscapaciteit:

• Frezen (S45 JIS): 416 cm³/min

• Boren (S45 JIS): 25 mm

• Tappen (S45 JIS): M24 x P3

Tafel:

• Afmeting: 1460 × 510 mm

• T-gleuven: 5

• T-sleufafstand: 100 mm

• Breedte T-sleuven: 18 mm

• Tafelhoogte: 750 mm

Spindel:

• Spilneus tot tafel: Max 690 mm / Min 180 mm

• Spindelmidden tot kolom: 530 mm

Spindelmotor:

• 10 min: 15 kW

• 30 min: 11 kW

• Continu: 7,5 kW

• Max. koppel: 98 Nm

Snelle verplaatsing:

• X: 30 m/min

• Z: 30 m/min

Snijsnelheid:

• X: 8 m/min

• Z: 8 m/min

Gereedschapwisselaar:

• Type gereedschap: CAT40

• Max. gereedschaps-Ø met naastliggend gereedschap: 80 mm

• Max. gereedschaps-Ø zonder aangrenzend gereedschap: 110 mm

• Max gereedschapslengte: 350 mm

• Wisseltijd gereedschap (spaan-naar-spaan): 4.7 s

Koelmiddel systeem:

• Tank: 300 L

• Druk: 0,5 kg/cm²

• Debiet: 20 L/min

Elektrische gegevens:

• Geïnstalleerd vermogen: 22,7 kVA

Luchttoevoer:

• Druk: 5 kg/cm²

• Verbruik: 140 L/min

Standaard uitrusting:

• Volledige behuizing

• Doorlopende spindelkoelvloeistof

• Automatische gereedschapslengtemeting

• Adaptieve voedingsregeling

• Standtijdbewaking gereedschap

• Detectie gereedschapbreuk

• RS-232C interface

• PCMCIA-interface

• 3,5" diskette-lezer

• CE-conforme machine

• Voorbereiding spanentransporteur

Opmerking: De machine is voorbereid voor een spanentransporteur aan de zijkant (transportband niet inbegrepen).
