- ➤ Gebruikte Mazak QUICK TURN NEXUS 200 MS | Horizontale draaibank

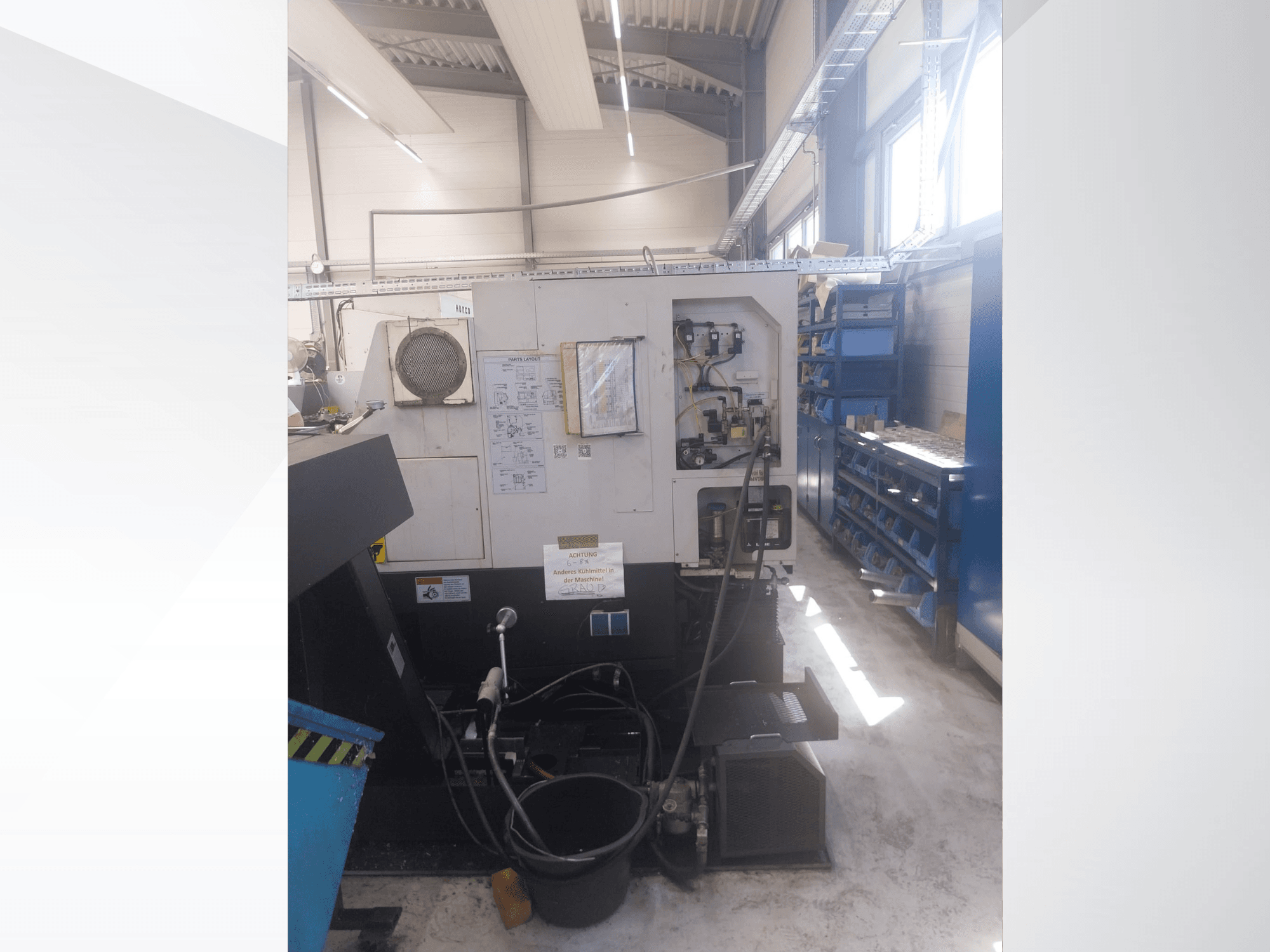

Deze 4-assige Mazak QUICK TURN NEXUS 200 MS is in 2004 geproduceerd. De machine heeft een maximale draaidiameter van 380 mm en een maximale zwenkdiameter van 675 mm. De machine is uitgerust met een krachtige hoofdspil die snelheden tot 5.000 tpm haalt en een robuuste gereedschapstoren met 12 posities. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de Mazak QUICK TURN NEXUS 200 MS die wij te koop aanbieden. Neem contact met ons op voor meer informatie.
Overzicht
- merk: Mazak
- jaar: 2004
- MODEL: QUICK TURN NEXUS 200 MS
- toepassingstype: Draaien
- Vestiging: Duitsland
- machinetype: Horizontale draaimachine
- merk bedieningseenheid: MAZATROL
Technische Informatie - Mazak QUICK TURN NEXUS 200 MS
Besturingseenheid
- Merk besturing: MAZATROL
- Besturingsmodel: 640T Nexus
Afmetingen
- Machinehoogte: 1840 mm
- Machinelengte: 2353 mm
- Machinegewicht: 5000 kg
- Machinebreedte: 1780 mm
Beweging
- Aantal assen: 4
- X-as verplaatsing: 230 mm
- Z-as verplaatsing: 575 mm
Technische specificatie
- Tegen-spindel: Ja
- Aangedreven gereedschappen: Ja
- Spindelvermogen: 22 kW
- Spindelsnelheid: 5000 RPM
Extra informatie
- Werkgebied:
- Max. zwenkkreis: 675 mm
- Max. zwenkkirkel boven dwarsslede: 276 mm
- Max. draaidiameter: 380 mm
- Max. staafdiameter: 65 mm
- Hoofdspil:
- Vermogen hoofdaandrijving (30 min. nominaal / 100% continu): 26 kW / 22 kW (geïntegreerde spilmotor)
- Max. koppel: 350 Nm
- Spilneus: A2-6"
- Spilboring: 76 mm
- Diameter spankop: 210 mm
- Tweede spil (subspil):
- Aandrijfvermogen (30 min. nominaal / 100% continu): 10 kW / 7,5 kW
- Max. koppel: 75 Nm
- Toerentalbereik: 35 - 6.000 tpm
- Indexering: 0,001°
- Diameter spantang: 169 mm
- Gereedschapstoren:
- Aantal gereedschapsposities: 12
- Type gereedschapsbevestiging: VDI-achtig
- Schachthoogte draaigereedschap: 25 x 25 x 150 mm
- Diameter U-boor: 20 mm
- Schachtdiameter boorstang: 40 mm
- Indexeringstijd: ca. 0,2 s (1 stap)
- Aangedreven gereedschappen (aangedreven gereedschap):
- Aandrijfvermogen (10 min. nominaal): 5,5 kW
- Toerentalbereik: 25 - 4.500 tpm
- Max. koppel: 35 Nm
- Verplaatsingsbereiken en snelheden:
- Verplaatsing X-as: 230 mm
- Verplaatsingsbereik Z-as: 575 mm
- Eilopverplaatsingssnelheid X-as: 30 m/min
- Snelle verplaatsingssnelheid Z-as: 33 m/min
- Gereedschapsinstelling / -bewaking:
- Automatische herkenning van gereedschapsbreuk
- Automatische compensatie van gereedschapsslijtage: instelbereik 9.999 mm
- Gereedschapvoorinsteller: Tool Eye
- Koelvloeistof en pneumatiek:
- Inhoud koelvloeistoftank: 160 l
- Pneumatische druk: 5 bar, 100 l/min
- Afmetingen en gewicht van de machine:
- Aansluitvermogen: 46,2 kVA
- Bedrijfsspanning: 400 V / 50 Hz
- Benodigde vloeroppervlakte: 1.740 x 1.780 mm (opstellingsruimte)
- Transportafmetingen (QTN 200 M - U 500): 2.353 mm (L) x 1.780 mm (B) x 1.840 mm (H)
- Machinegewicht: ca. 4.900 kg - 5.100 kg
inbegrepen: LNS QUICK LOAD SERVO 3 (2004)
- Type: Automatische korte staaflader
- Staafdiameterbereik: 6 mm tot 120 mm
- Staaflengtebereik: 100 mm tot 1.600 mm
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
