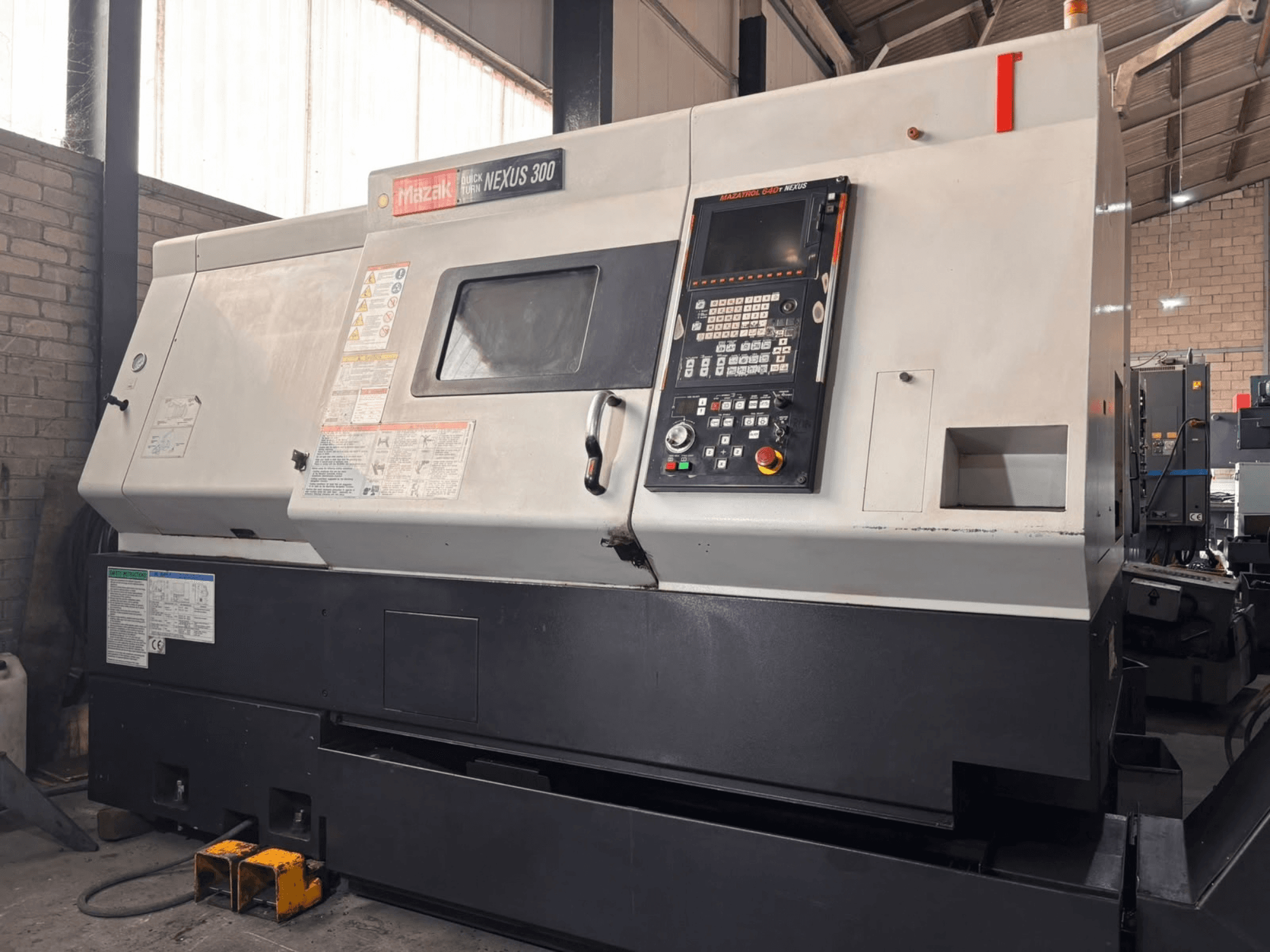

Mazak - QT NEXUS 300GB-TUR-MAZ-2009-00002

• CNC: Mazatrol Fusion 640T Nexus (8,4-inch kleuren-LCD)

• CE-gemarkeerd

• Capaciteit

  • Max. staafdiameter: 77 mm

  • Max. snijdiameter: 420 mm

  • Max. zwenkbereik: 680 mm

  • Spilboring: 88 mm

  • Hoogte spilcentrum: 1.080 mm

  • Max. werkstukgewicht in klauwplaat: 450 kg

• Hoofdspil

  • Max. spindelmoment: 600 Nm

  • Spilneus: A2-8

  • Spanklauw: 10" doorlopend gat, type B210A815X

• Assen

  • Verversnelheid: X 8 m/min, Z 8 m/min

  • Eilop: X 30 m/min, Z 25 m/min

• Revolver

  • Type: Trommelrevolver

  • Stations: 12

  • Schacht van draaigereedschap: 25 × 25 mm

  • Indexeringstijd: 0,8 s (½ omwenteling), 0,2 s (enkele stap)

• Achterbank

  • Programmeerbare, motoraangedreven beweging

  • Slag: 645 mm

  • Conus: nr. 5

  • Inclusief dode punt

  • Draaicentrum: NSK LC-5SW (tot 4.000 tpm)

  • Drukinstelling: 10 niveaus

• Besturingsapparatuur en functies

  • Mazatrol Fusion 640T Nexus

  • Interfaces: RS-232C, netwerk

  • Achtergrondcontrole van het gereedschapspad

  • Bewerkingsnavigatie – Voorspelling / Monitoring / Resultaten

  • Regeling van snelheid en voedingssnelheid

  • Opslag van gereedschapspaden

  • 3,5-inch FDD-station

• Koelvloeistof / machine-uitrusting

  • Compleet koelvloeistofsysteem (tank 210 L, pomp 520 W)

  • Voorbereiding voor zijdelingse spanentransportband

  • Automatische gereedschapsopname

  • Hydraulische vergrendeling van de spanklauwdruk

  • Bevestiging van het openen/sluiten van de spantang

  • Dubbele voetschakelaar

  • Volledige bescherming tegen spanen en koelvloeistof

  • Werkverlichting

• Elektrisch

  • Stroomvereisten (30 min. nominale belasting): 49,69 kVA

  • Benodigd continu vermogen: 43,83 kVA

Extra uitrusting

• Stroomtransformator voor de Europese markt

• Fundatieplaten

• Eén set afstelgereedschap

• Handleidingen inbegrepen
