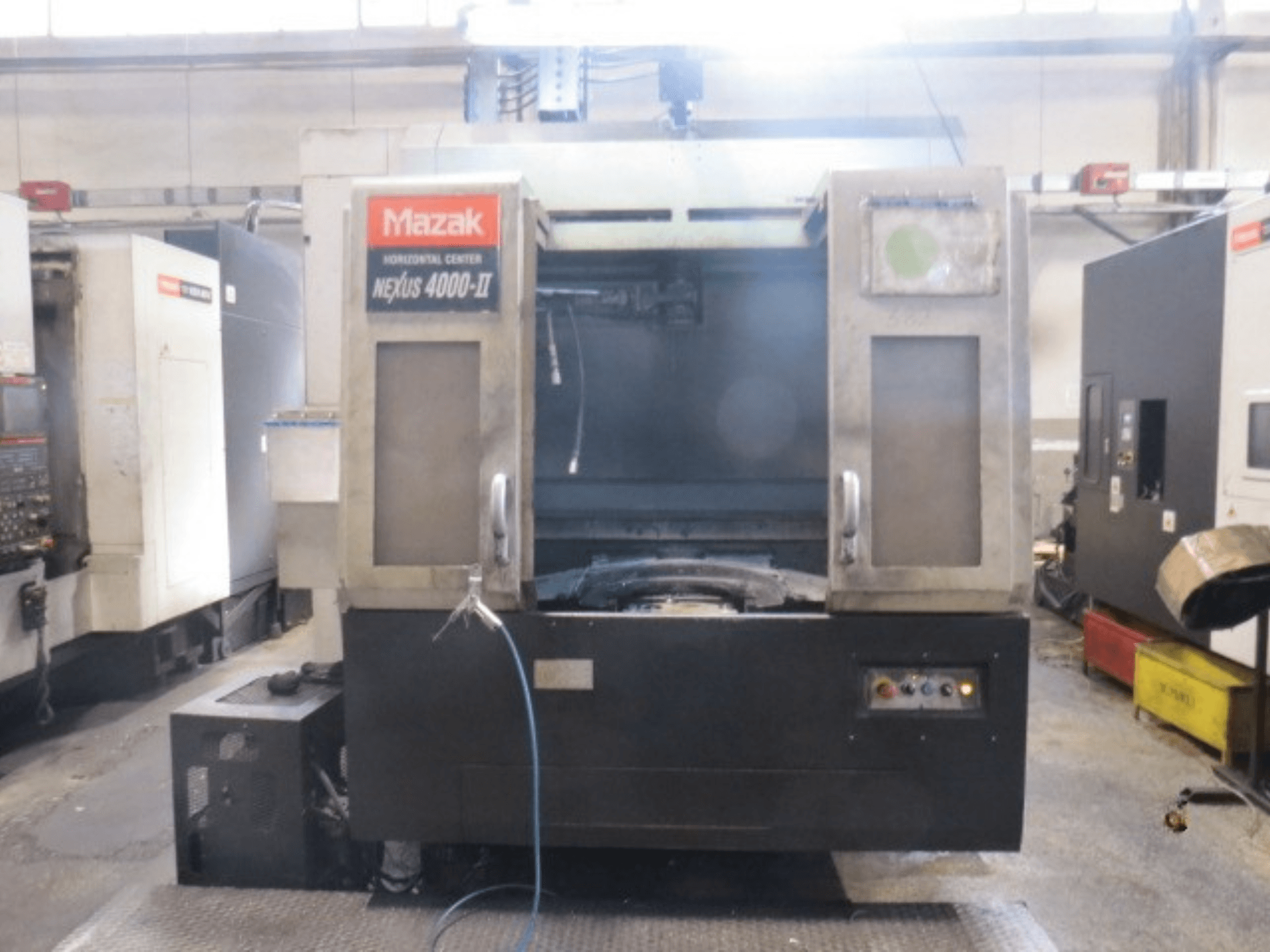

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Verplaatsingen

  • Snelverplaatsing (X/Y/Z): 60.000 mm/min

  • Max. snijvoeding: 60.000 mm/min

• Werkstukcapaciteit

  • Max. werkstukdiameter: Ø630 mm

  • Max. werkstukhoogte: 900 mm

  • Max. werkstukgewicht: 400 kg

• Pallet / Tafel

  • Afmetingen pallet: 400 × 400 mm

  • Standaard palletwisselaar: 2 pallets

  • Tijd voor palletwissel: 6 sec

  • Standaard B-as-indexering: 1° × 360 posities

  • Indexeringstijd B-as: 1,3 sec / 90°

  • Optionele NC-positioneringstafel: 0,001°

  • Optionele NC-draaitafel: 0,0001°

  • Herhaalbaarheid palletpositionering: ≤4 µm

• Spil (twee configuraties)

  • 12.000 tpm spil met hoog koppel

    • 30 kW / 30 min; 22 kW continu

    • Max. koppel: 300 Nm

  • 18.000 tpm spindel met hoge snelheid

    • 35 kW / 30 min; 26 kW continu

    • Max. koppel: 168 Nm

  • Toerentalbereik spil: 35–12.000 tpm of 35–18.000 tpm (afhankelijk van de uitvoering)

• ATC / gereedschapsmagazijn

  • Standaardmagazijn: 40 gereedschappen

  • Optioneel: 60 / 80 / 120 / 160 gereedschappen

  • Gereedschapshouder: ISO BT40

  • Max. gereedschapsdiameter: Ø95 mm

  • Max. gereedschapsdiameter zonder aangrenzende gereedschappen: Ø150 mm

  • Max. gereedschapslengte: 420 mm

  • Tijd tussen twee spanen: 2,7 s bij gereedschappen <6 kg; 3,2 s bij gereedschappen van 6–12 kg

• Koelvloeistof

  • Koelvloeistoftank: 500 L

  • Standaard sproei-koelmiddel

  • Spindelkoeling inbegrepen in de standaarduitrusting

• Spaanafvoer

  • Standaard: spiraaltransporteurs aan beide zijden van de tafel

• Nauwkeurigheid

  • X/Y/Z bidirectionele positioneringsnauwkeurigheid: 0,012 mm

  • X/Y/Z herhaalbaarheid in beide richtingen: 0,008 mm

• Elektrisch / perslucht

  • Spanning (afhankelijk van de bestemming): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Frequentie: 50/60 Hz

  • Luchtdruk: 0,5–0,9 MPa

  • Standaard luchtverbruik: 200 L/min

Extra uitrusting

• Opties voor koelmiddeltoevoer via de spil (CTS): 0,8 MPa, 1,5 MPa, hogedruk 6,9 MPa

• Opties voor spaanafvoer: spaanafvoerband met zijdelingse afvoer, spaanafvoerband met afvoer aan de achterzijde

• Filtratie: diverse koelvloeistof-/spaanfiltratiesystemen
