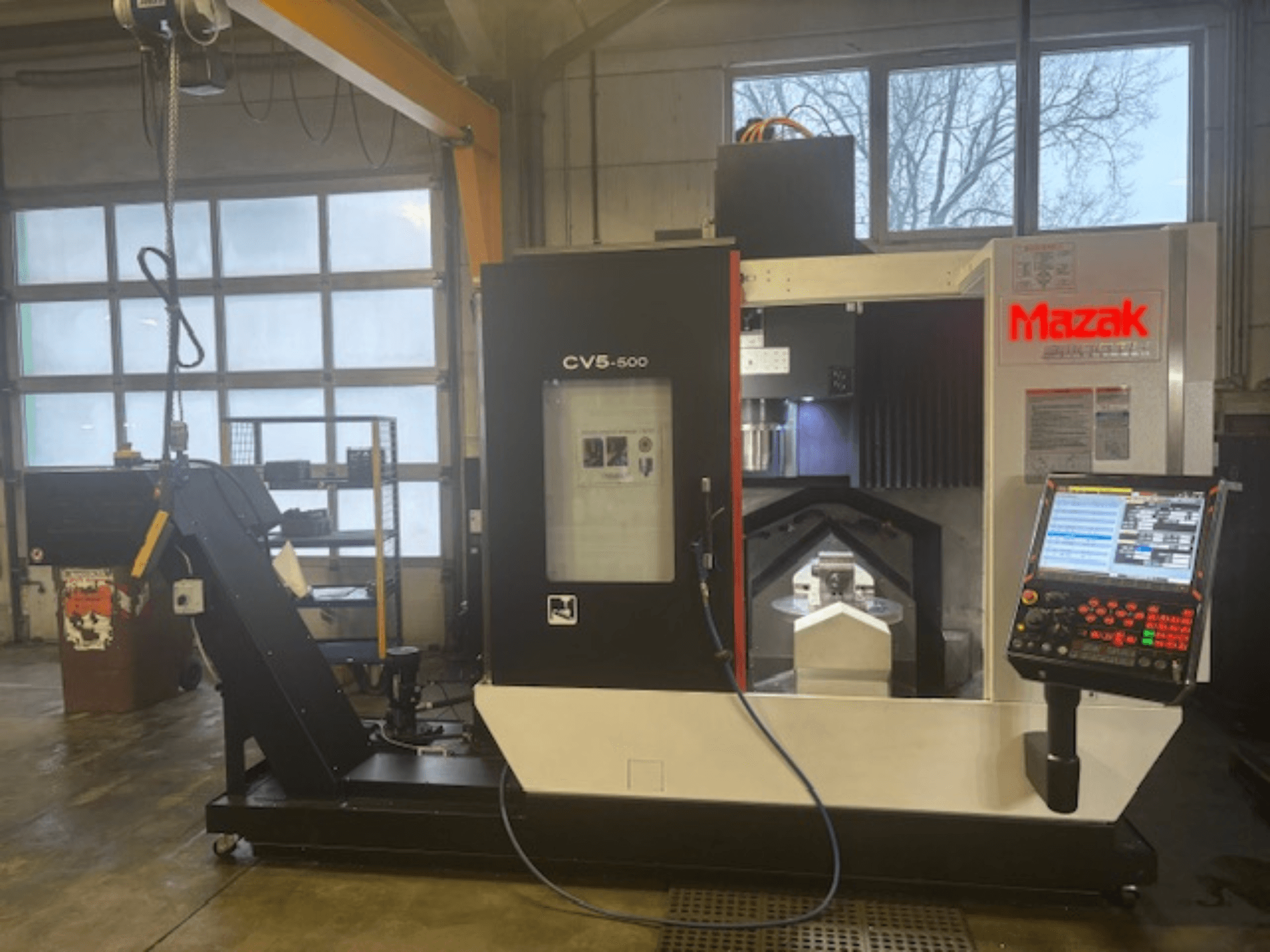

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Elektrische belasting

  • Schijnbaar vermogen (40% dienst): 45,5 kVA

  • Permanent schijnbaar vermogen: 43,4 kVA

  • Elektrische aansluiting: 3-fasige AC 380/400/415/440/460/480 V ±10%; 50/60 Hz ±1 Hz

• Pneumatiek

  • Druk: 5-9 bar

  • Debiet: 26 l/min

  • Luchtafvoer door spindel: 345 l/min

• Spindel

  • Spilneus: Steile conus 40°

  • Tandwieltrappen: 2-traps (elektrisch)

  • Nominaal vermogen (AC inverter motor): 18,5 kW (10%), 15,0 kW (25%), 11,0 kW (40% en continu)

  • Max. koppel: 119,4 Nm (10%), 95,5 Nm (25%), 70,0 Nm (40%); continu 57,3 Nm

• Assen, aanzetten, stroomversnellingen

  • Aantal gelijktijdig werkende assen: 5

  • ijlgang X/Y/Z: 36 m/min

  • ijlgang B/C: 30 min-¹

  • Aanzet X/Y/Z: 36.000 mm/min

• Tafel

  • Diameter: 500 mm

  • Draadgaten: M16 × 2

  • Referentieboring: Ø50 mm H6 (+0,016 / -0,000 mm)

• Werkstukcapaciteit

  • Max diameter: 500 mm

  • Max. hoogte: 320 mm

• Zwenkbewegingen / Werkgebied

  • B-as zwenken/indexeren: 220° (±110°), 0,0001°

  • C-as zwenken: 360°

  • Afstand spilneus - tafelblad (horizontaal): 50-520 mm

  • Afstand spilneus - midden tafel (verticaal): 95-565 mm

• Automatische gereedschapswisselaar

  • Gereedschapsposities: 30 (optioneel magazijn: 48)

  • Selectie: Willekeurig, kortste weg

  • Gereedschapshouder: MAS BT 40 of SK 40

  • Trekbout: Yamagaxi ANSI type

  • Max. gereedschapsdiameter: 80 mm (aangrenzend bezet) / 125 mm (aangrenzend vrij)

  • Max gereedschapslengte: 300 mm

  • Wisseltijd gereedschap (spaan-naar-spaan): 4.60 s

• Capaciteit tanks

  • Geleidingsbaan/kogelomloopspindelsmering: 1.80 l

  • Hydraulische olie: 5,0 l

  • Spindelkoelvloeistof: 26.0 l

  • Optie: 18.000 min-¹ Spilkoelvloeistof (olietank): 60 l

  • Totale tankinhoud: 320,0 l

Extra uitrusting

• Bewakings-/detectiepakket

  • Analoge ingangen: 4 × 0-10 V

  • Digitale ingangen: 8

  • ACC-SENSOR.1AXIS.10M: 1-assige versnellingsmeter met 10 m kabel

  • Actieve vermogenssensor (Afmetingen: 8105 × H85 mm)

  • Toolscope IP voor DIN rail Rev.4

  • Industriële PC-functionaliteit in de schakelkast

  • Communicatie en besturing via HMI

  • PM: Gereedschaps- en procesbewaking

  • Detectie gereedschapbreuk

  • Zelflerende slijtagelimiet

  • Vaste en dynamische tolerantiebanden

  • Strategie voor bewaking van procesprestaties

  • Botsingsbewaking met alle Goliog

  • Montage op DIN-rail in de schakelkast

  • Afmetingen: 812 × H90 × D62 mm

  • Documentatie inclusief Toolscope

• Spanentransporteur (opgegeven afmetingen: machinebreedte 3.365 mm inclusief spanentransporteur)
