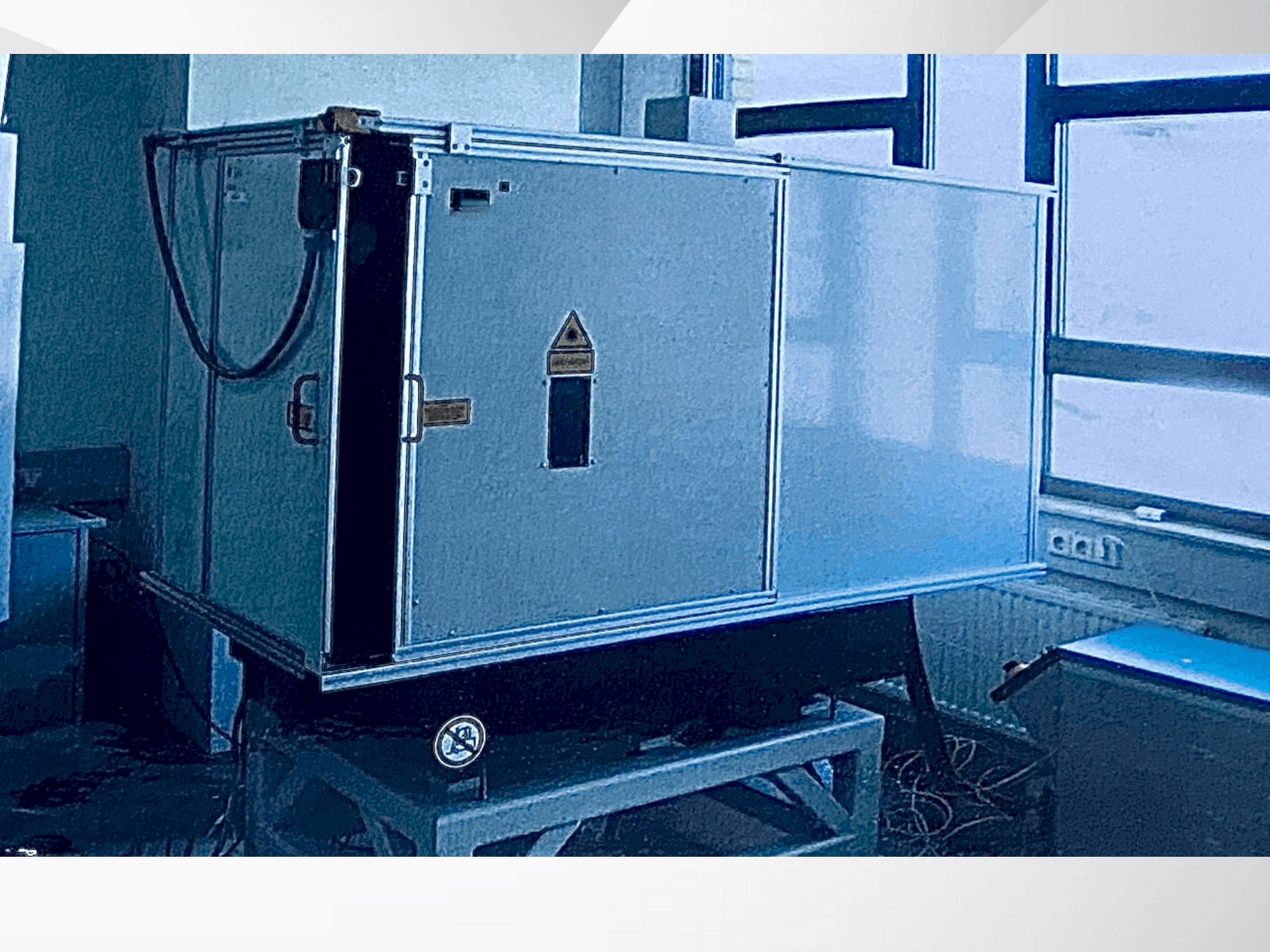

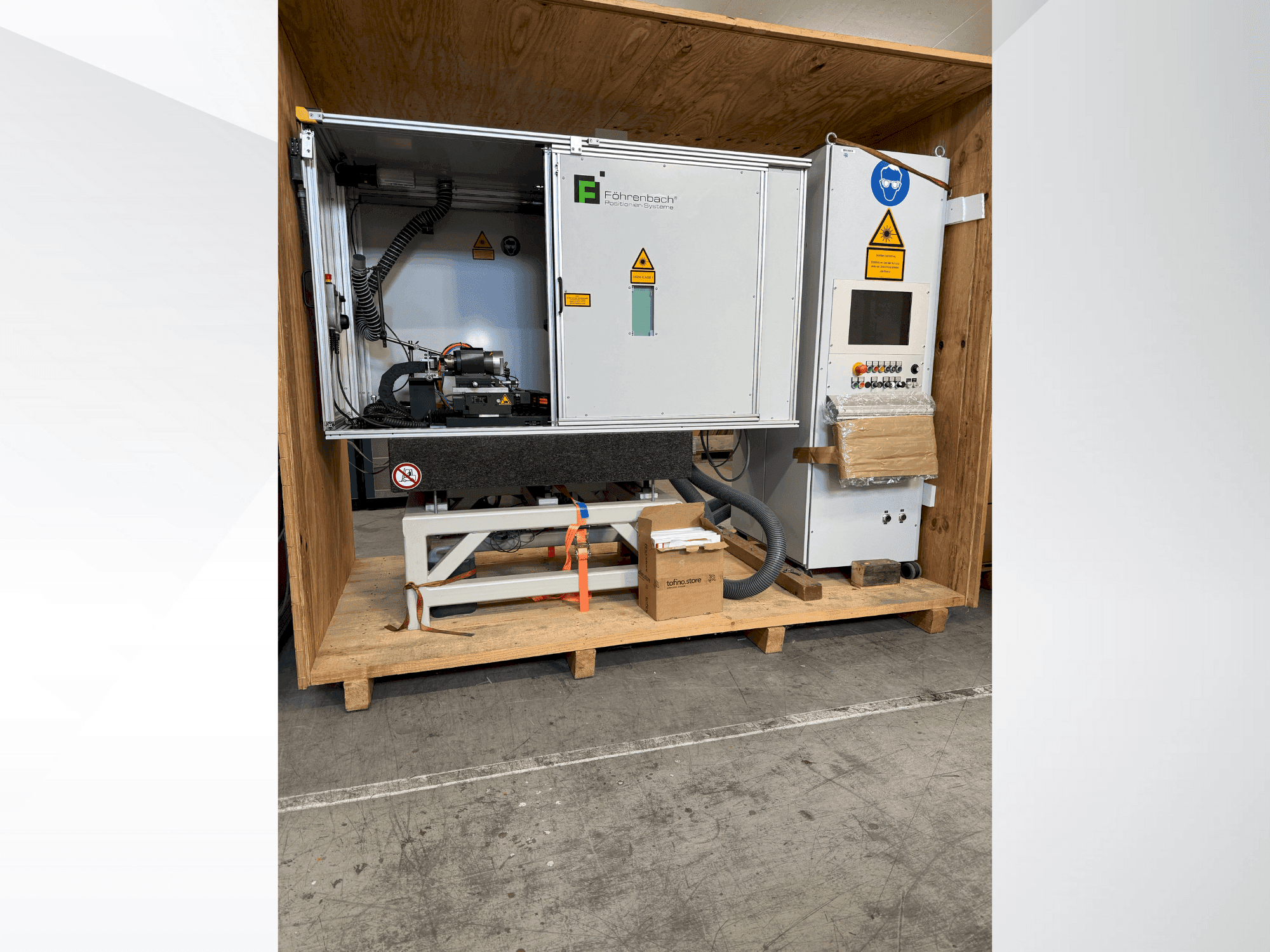

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Toepassing: 4-assig positioneersysteem voor laserbewerking/lasersnijden

• Basis en behuizing:

  • Gelast stalen basisframe; afmetingen LxBxH 1115 x 443 x 814 mm; kleur RAL 7035

  • Granieten structuur met basisplaat, granieten hoek, lagerunits, schroefdraadbussen

  • Laserveiligheidscabine, klasse 4 (EN 60825-1), volledige behuizing met kijkvensters

  • Voorste schuifdeur met handgreep, geïntegreerd laserveiligheidsvenster, camera ondersteund laserveiligheidsglas

  • Plaatstalen panelen 2 mm, poedercoating RAL 7035; afneembare afdekking

  • 3-kleuren signaallamp; deurvergrendelingsschakelaar; profielframe 30x30 en 60x30

• Asconfiguratie:

  • A-as: RT3A 100x100 direct aangedreven draaitafel

  • Z-as: PFS 325x300 precisieslede

  • Y-as: PFL 230/400 lineaire as

  • X-as: 180/100 lineaire as

• XY-tafel (PFLG 400x100):

  • Verplaatsing: X 400 mm, Y 100 mm; snelheid 6 m/min

  • Positioneernauwkeurigheid ±0,005 mm/300 mm; herhaalbaarheid ±0,001 mm

  • Versnelling 10 m/s²; maximale belasting 1 kg

  • Continue kracht met koeling 1110 N; lineaire motoraandrijving

  • Materiaal: gietijzer GGG-25; waterkoeling

  • Encoder: Heidenhain LC 483, nauwkeurigheidsklasse ±5 µm

• Z-as:

  • Slag 300 mm; snelheid 0,12 m/min

  • Positioneernauwkeurigheid 0,03 mm/300 mm; herhaalbaarheid 0,003 mm

  • Kogelomloopspindel K25x5, nauwkeurigheidsklasse T5; voorgespannen spindel

  • Motorbevestiging via flenskoppeling; materiaal gietijzer; verticale montage

• Roterende as (A/C-as) RT3A100x100:

  • Elektronisch gecommuteerde 3-fasen synchroonmotor

  • Tafeldiameter 99 mm; doorgangsgat 20 mm; centrering 30 H7

  • Gewicht 5,2 kg; beschermingsklasse IP40 (IP54 met luchtspoeling)

  • Rondloop <4 µm; vlakheid 4 µm; concentriciteit ±1,5 µm

  • Max. toerental 1300 rpm

  • Meetsysteem: Renishaw Signum; signaalperiode 20 µm; uitgang 1 Vss

  • Tussenkringspanning 600 V

  • Koppel: nominaal luchtgekoeld 1,5 Nm; nominaal watergekoeld 2,5 Nm; piek 5 Nm

• Lasersysteem:

  • Type: LASAG KLS 246 CL60

  • Elektrisch: 400 VAC, 3-fasen, 50/60 Hz, 11 kVA

  • Gewichten: voeding 200 kg; laserkop 35 kg; laserbron 25 kg

  • Laserkabellengte 4 m

  • Aansluitingen: netvoeding, steekplaat, koelwater

• Besturingssysteem:

  • L2-CNC software; IPC systeem voor 820-W CNC; SERCOS interface

  • I/O: 24 ingangen, 16 uitgangen; uitbreidbaar

  • OS: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Handbediening met handwiel; start/stop; noodstop; laser E-stop integratie

  • Programmeerbare versnelling; asfoutcompensatie tot 1000 punten

  • 15" TFT-touchscreen

• Aandrijvingen:

  • AC-servomotor, nominaal koppel 2,35 Nm

  • Absolute encoder 512 incrementen; met rem

Extra uitrusting

• Waterrecirculatiekoelmachine (AKW13):

  • Temperatuurbereik +6 tot +26 °C; koelvermogen 1,7 kW bij 15 °C

  • Koelmiddel R134a; vulling 0,8 kg

  • Compressorvermogen 0,6 kW; opgenomen vermogen 1200 W

  • Stroomvoorziening 230 V, 50 Hz; stroom 6,4-6,5 A

  • Tankinhoud 11 l; debiet 0,55 m³/h; druk <1 bar

  • Toelaatbare werkdruk 18 bar; pomp: centrifugaalpomp van messing

  • Afmetingen 360 x 705/815 x 750 mm; gewicht 60 kg; geluidsniveau <70 dB(A)

• Behuizing koeleenheid (Rittal SK):

  • Nominale spanning 230 V, 50 Hz, 1~

  • Nominale stroom 5,4 A; startstroom 12,0 A; voorzekering 10 A

  • Nominaal koelvermogen 825/875 W; nuttig koelvermogen 1000/790 W

  • Koelmiddel R134a, 325 g

  • Toelaatbare druk: HD/HP 25 bar, ND/LP 16 bar

  • Temperatuurbereik 20 °C tot 55 °C; geluidsniveau 64 dB(A); gewicht 39 kg
