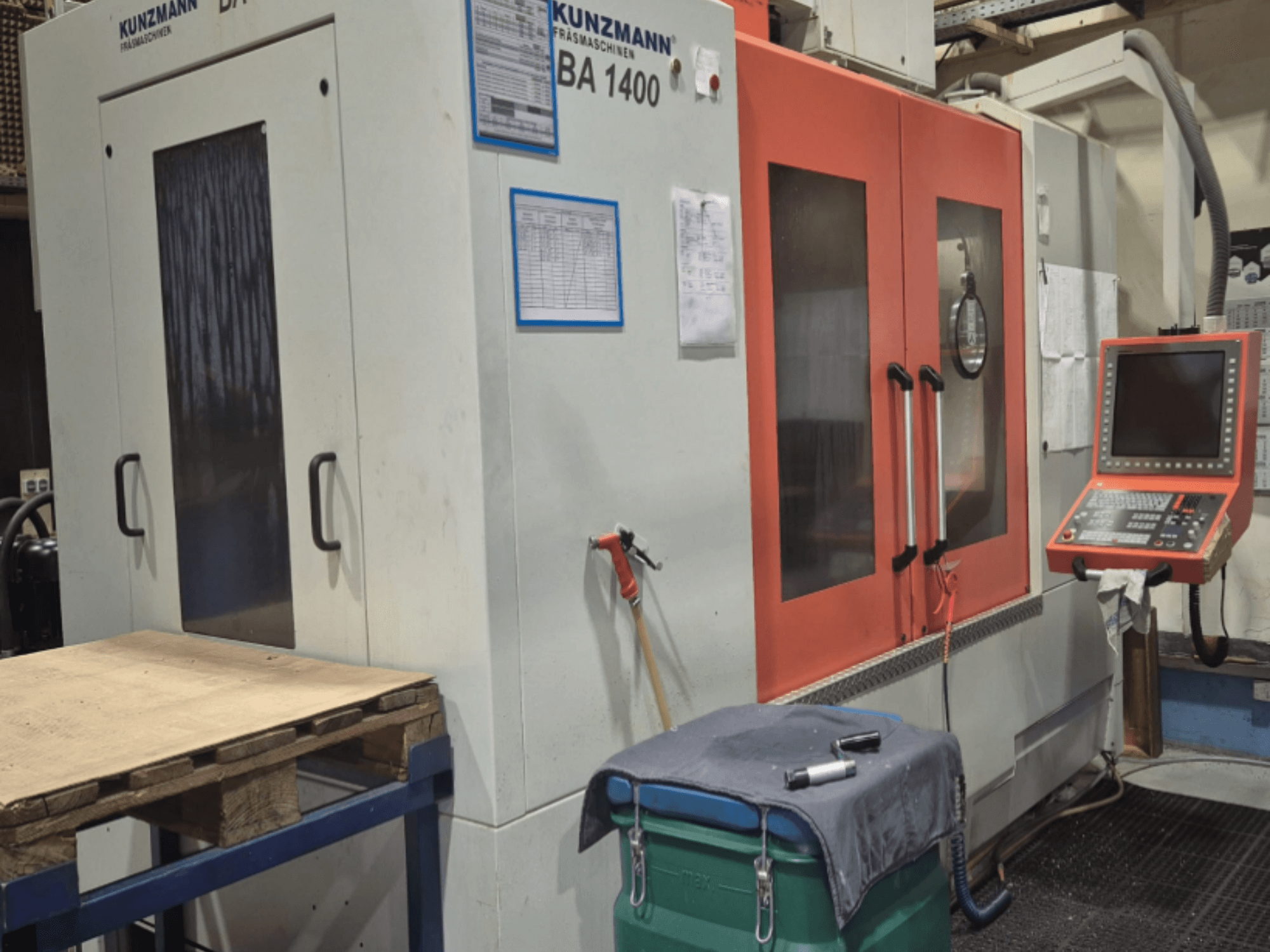

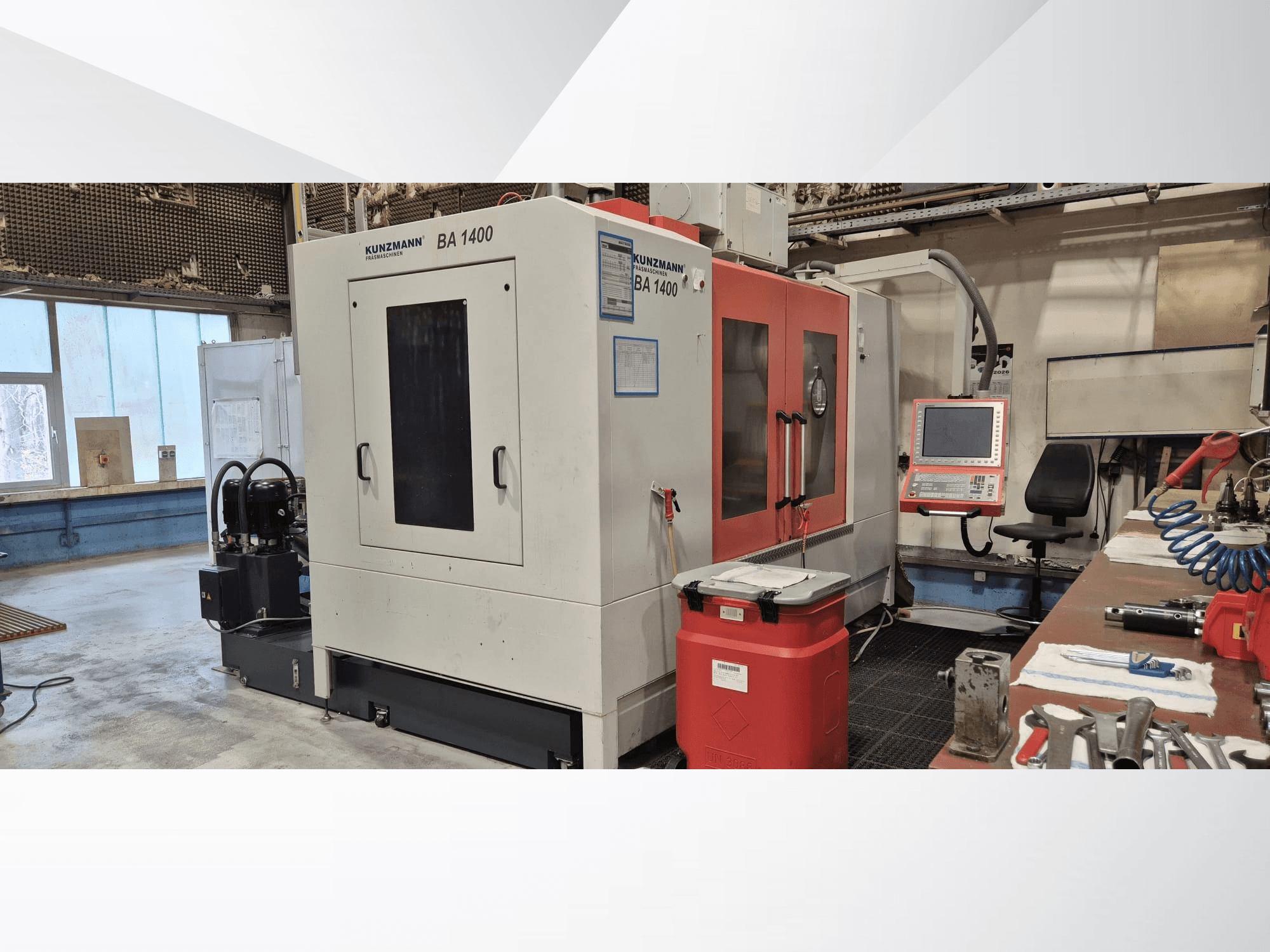

Deze 3-assige KUNZMANN BA1400 werd vervaardigd in 2017. Hij beschikt over een krachtige 28 kW motor en een Heidenhain TNC 640 besturing. De machine heeft een tafelafmeting van 1400 x 710 mm en kan een maximaal werkstukgewicht van 1500 kg aan. Als je op zoek bent naar bewerkingsmogelijkheden van hoge kwaliteit, overweeg dan het KUNZMANN BA1400 verticale bewerkingscentrum dat we te koop hebben. Neem contact met ons op voor meer informatie.
Overzicht
- merk: KUNZMANN
- jaar: 2017
- MODEL: BA1400
- toepassingstype: Frezen
- Vestiging: Duitsland
- machinetype: Verticaal bewerkingscentrum
- merk bedieningseenheid: HEIDENHAIN
Technische Informatie - KUNZMANN BA1400
Besturingseenheid
- Merk besturing: HEIDENHAIN
- Besturingsmodel: TNC 640
Beweging
- Aantal assen: 3
- X-as verplaatsing: 1400 mm
- Y-as verplaatsing: 700 mm
- Z-as verplaatsing: 760 mm
Technische specificatie
- Max. gereedschapsgewicht: 160 kg
- Spindelvermogen: 28 kW
- Spindelsnelheid: 10000 RPM
- Kegelmaat: SK 40
Extra informatie
Besturing Heidenhain TNC 640
Standaard spindel SK40 (riemaangedreven)
Spindel conus SK40
Toerental 10.000 tpm
Verticale spindel traploos instelbaar 20-10.000 tpm
Vermogen 28 kW
Vermogen 100% inschakelduur 10,0 kW
Vermogen 40% inschakelduur 14,0 kW
Vermogen bij 100% inschakelduur 20,0 kW
Vermogen bij 40% inschakelduur 25,0 kW
Koppel bij freesspindel 100% inschakelduur 130 Nm
Koppel bij freesspindel 40% inschakelduur 190 Nm
Koppel bij freesspindel 100% cyclus 180 Nm
Koppel bij freesspindel 40% inschakelduur 240 Nm
MAS-BT40 gereedschapshouder met trekstift DIN 69872 A
Gereedschapwisselaar 40 posities (kettingmagazijn)
Max gereedschapgewicht 160 kg
Wisseltijd gereedschap 3 sec
Spaan-tot-spaan tijd 8 sec
Tafelafmetingen 1400 × 710 mm
Max werkstukgewicht 1500 kg
X-as verplaatsing 1400 mm
Y-as verplaatsing 700 mm
Z-as verplaatsing 760 mm
Werkgebied X-as 1400 mm
Werkgebied Y-as 700 mm
Werkgebied Z-as 750 mm
Afstand tussen spindel en tafel 180-930 mm
Spindelmidden tot kolom 760 mm
Aanzet X/Y/Z 10 m/min
ijlgang X/Y/Z 20 m/minDigitale borstelloze servomotoren op alle assen
Spanentransporteur met koelmiddeltak (LU versie)
Koelmiddel door spindel tot 40 bar
Debiet koelmiddel 25 l/min bij 40 bar
Automatische fijnfiltratie koelmiddel 40 µm
Draaiend kijkvenster in voordeur
Olienevelafzuigsysteem met meertrapsfiltratie (H13 filter)
Elektronisch handwiel HR 510 FS met geïntegreerde toetsen en noodstop
Meettaster TS 460 met radiotransmissie
Automatische gereedschapsmeting Heidenhain TT 46
Meetnauwkeurigheid ≤ 15 µm
Max. tasteruitslag 5 mm
Taster snelheid max 5 m/min
DXF converteersoftware voor 2D contouroverdracht
PC software teleservice voor diagnose en onderhoud op afstand
Bedrijfsspanning 400 V 50 Hz
Opgenomen vermogen 35 kVA
Stuurspanning 24 V
Machinegewicht ca. 8,5 t
Machinegewicht ca. 12000 kg
Machineafmetingen ca. 4,20 × 2,45 × 3,09 m
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
