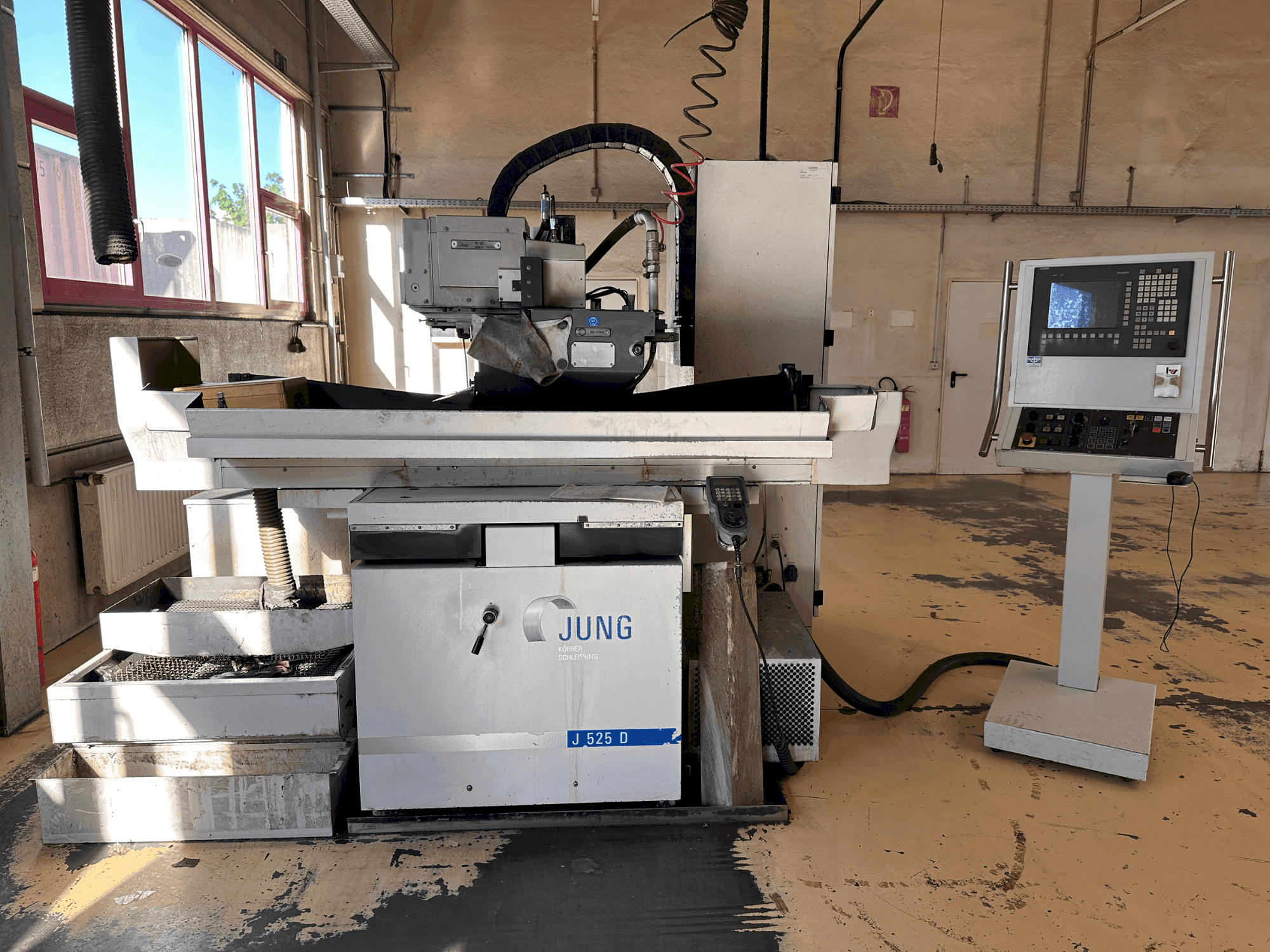

JUNG - J 525-DDE-GRI-JUN-2007-00001

Voordelen van de machine

Technische voordelen van de machine

• Afmetingen van machine (lxbxh): 3000 x 2700 x 2440 mm /gewicht (kg): 1600
• X-as (tafelbeweging in lengterichting): verplaatsingssnelheid voor heen-en-weer slijpen, hydraulisch, traploos instelbaar: 1000 - 24000 mm/min / verplaatsingssnelheid voor kruipgangslijpen met ac-servomotor: 5 - 5000 mm/min / verplaatsingsweg tussen de eindschakelaars: 660 mm bruikbare oscillatieslag: 630 mm ingangsresolutie: 0. 0001 mm / y-as (verticale beweging): verplaatsingssnelheid: 0. 1 - 2000 mm/min / verplaatsingsweg tussen de eindschakelaars: 385 mm / maximale afstand tussen tafel en spilcentrum: 490 mm / ingangsresolutie: 0. 0001 mm/ z-as (horizontale beweging): verplaatsingssnelheid: 0. 1 - 2000 mm/min / traject tussen de eindschakelaars: 225 mm / ingangsresolutie: 0. 0001 mm
• Opspanoppervlak tafel: 600 x 200 mm / slijpbaar werkstukoppervlak inclusief wielbreedte: 600 x 250 mm / toelaatbare belasting inclusief magneetplaat: 100 kg
• Snelheidsbereik: 800 - 4200 min / aandrijfvermogen: maximaal 5 kw / snijsnelheid: 35 m/s
• Spanning: 400 v ac -5% tot +10% / frequentie: 50 hz / stuurspanning: 230 v ac / 24 v dc / aangesloten vermogen: 13 kva / zekeringbeveiliging: 25 a / zekeringbeveiliging met pa37k: 35 a
• Gewicht schakelkast: 600 kg / gewicht pa37k (optie): 120 kg
