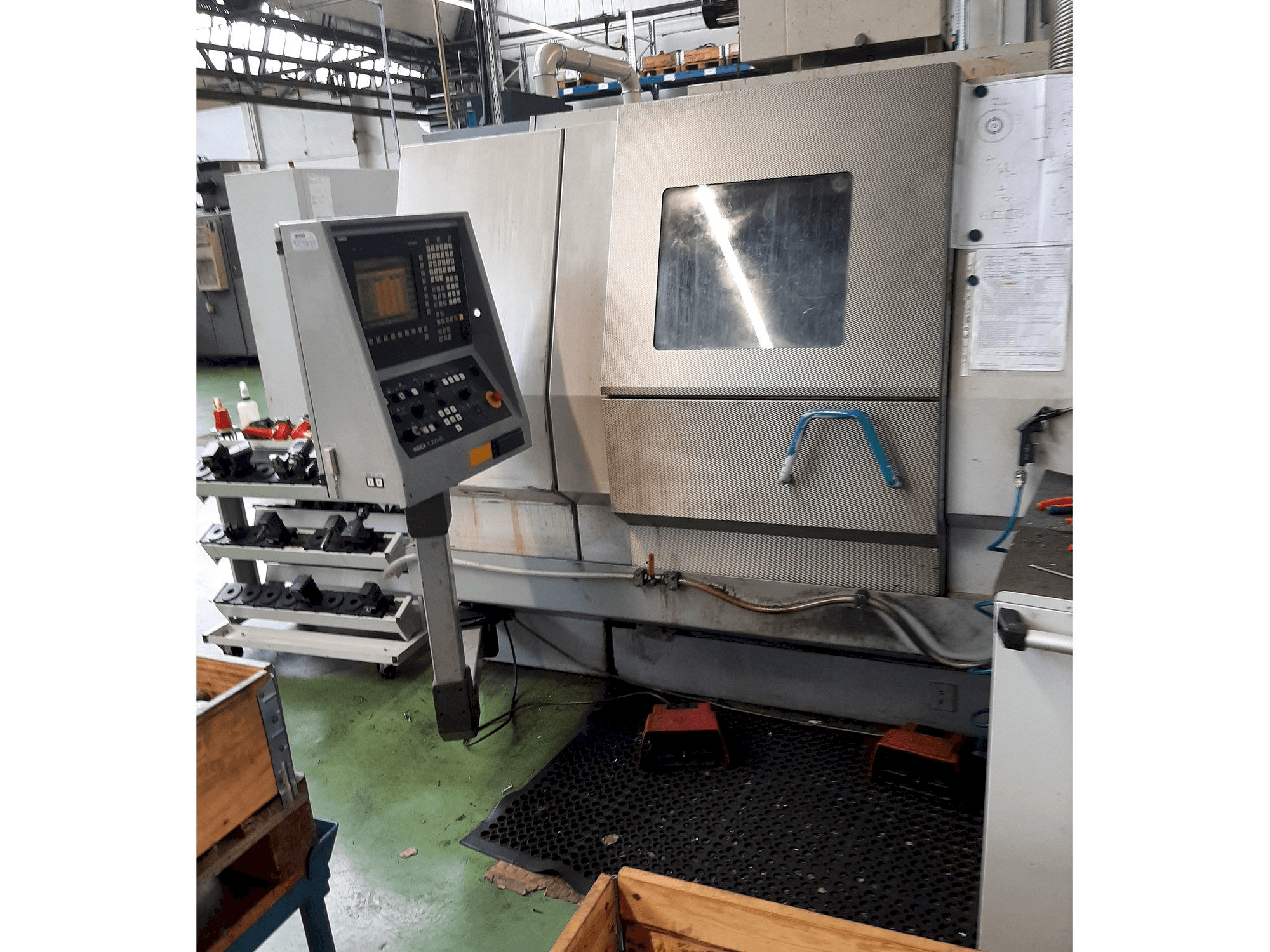

Index - G200DE-TUR-IND-2002-00004

Aanvullende uitrusting

• Bar feeder is niet inbegrepen in de leveringsomvang
• De levering omvat de werktuigmachine samen met spanentransporteur, hogedrukkoelvloeistofsysteem, filtersysteem (vlies) en onderdelentransporteur.
• De gemonteerde gereedschapshouders blijven op hun plaats

Voordelen van de machine

Kwalitatieve machinevoordelen

• Telspindel werkslag 445 mm; ijlgang 22. 5 m/min
• Slede aangedreven in z-richting via ac-motor en kogelomloopspindel d=32 mm, asaandrijving beveiligd door overbelastingskoppeling.
• In werkstand wordt de schuif door de wisselstroommotor tegen de aanslag
• Meetsysteem in glasweegschaal met z-as
• Vermogen op de tegenspil: vermogen bij 100/40 % ed 13/22 kw; koppel 61/105 nm
• Kruisslede 1 - x/z, met interne koelmiddeltoevoer en afsluitklep
• Afsluitklep, draaiend via ac motor, kogelschroeven d = 32 mm,
• Asaandrijvingen beveiligd door overbelastingskoppelingen, gewichtscompensatie in x-as
• Meetsysteem x-as glazen schaalverdeling z-as staaf-encoder
• Revolver met 14 stations op dwarsslede 1; gereedschap montagegaten voor cilinderschacht din 69880 - 25x48 mm, gepositioneerd d. M. V. Vooroverbrenging, hydraulisch vergrendeld

Technische voordelen van de machine

• As x/z werkslag 120 / 400 mm; werkslag 105 / 400 mm
• Kastmassa 440 kg
• Spilkop toelating ad 140 mm, id 85 mm
• Materiaal doorlaat max. Mm 60; voorste lagerdiameter 100 mm; regelbare driefasige aandrijving
• Motor met holle as: koppel nm 95/140
• Hoofdspiluitlijning en omschakelinrichting d42/d60/d65, schaalverdeling 2. 5 graden via indexeringsschijf
• Holle klemcilinder d60/20 voor spantang en klemming op de hoofdspil, hydraulisch bediend, inclusief bewaking einde spanslag
• Trek- drukkracht ( 57 cm2 ) max 45 kn
• 1-klem-druk-inrichting voor klemcilinder op de hoofdspil, instelbereik 10 tot 80 bar, afgesteld op de maximaal toelaatbare klemkracht van het spanmiddel of de drukbuis
• Telspindel d60; spilkop toelating ad 140 mm, id 85 mm
