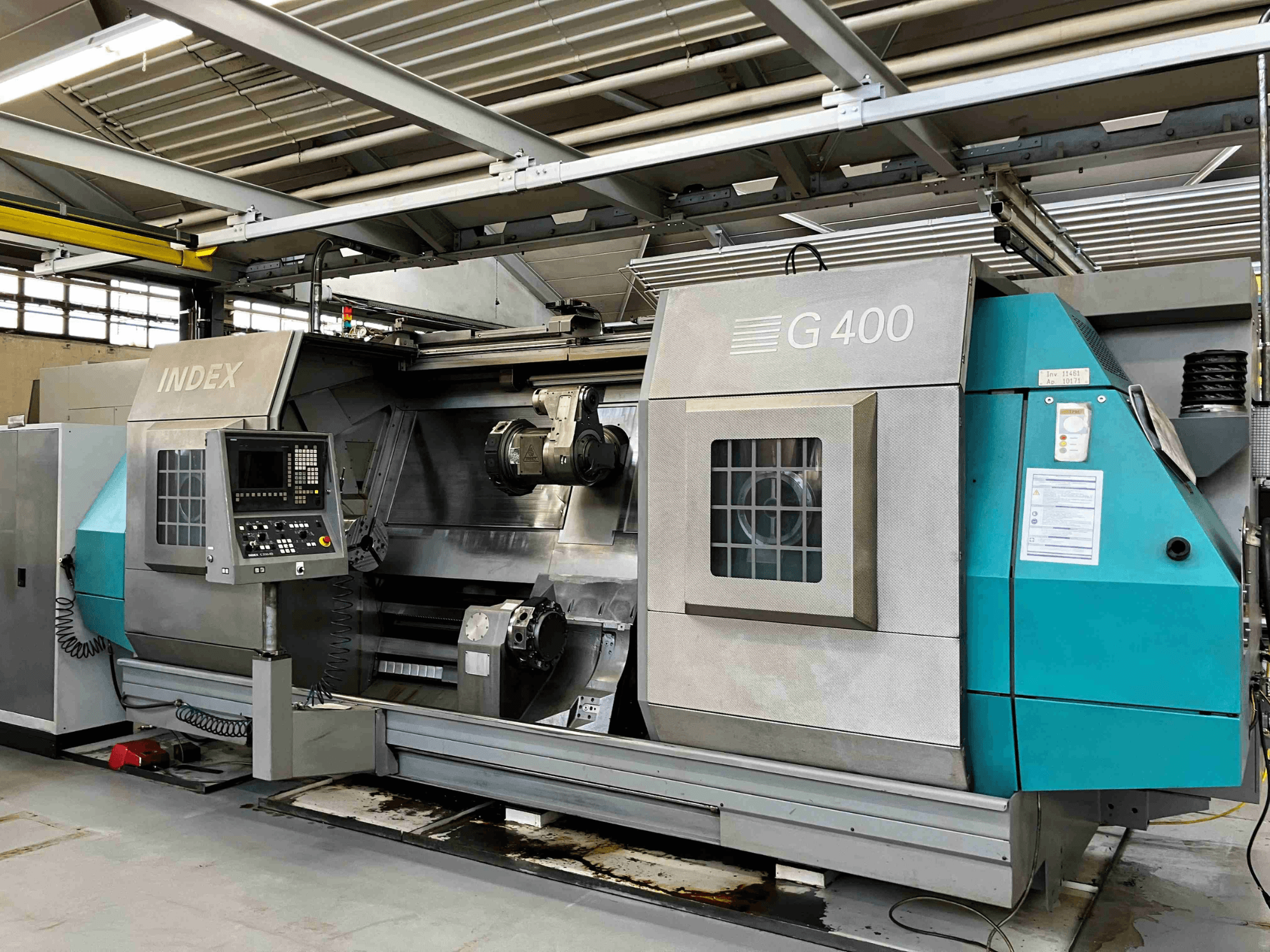

Index - G 400DE-TUR-IND-2008-00002

Hoofdspil 0102 directe aandrijving

Maximale materiaaldoorvoer: 102 mm

Maximumsnelheid: 3000 tpm

Voorlagerdiameter: 170 mm

Variabele holle-as motor

Vermogen hoofdspil D102:

Vermogen bij 100/40% inschakelduur: 53 kW/68 kW

Koppel: 675 Nm/900 Nm

Werkspil uitlijnen en omschakelen D102

2,5°-stappen via indexeerschijf

Hydraulisch bediende holle klemcilinder D102 met analoge klemslagbewaking

Materiaalafstand: 102 mm

Slag: 48 mm

Maximale klemkracht (spanning/compressie): 10.900 dN

Multi-spanapparaat

Spandruk instelbaar van 8 tot 80 bar via een meertraps onderdelencatalogus voor de hoofdspilspancilinder. Klauwontgrendeling vereist voor overgang naar een lagere klemdruk.

Gereedschapshouder 1 (standaarduitrusting)

Kruisslede X, Z, draailengte 2000 mm.

Met interne koelmiddeltoevoer en afsluitklep, kogelomloopspindels D=40 mm

in de X-as, D=50 mm in de Z-as. Asaandrijvingen beschermd door overbelastingskoppelingen, contragewicht in de X-as.

As X Z

Werkbeweging mm: 320 2000

ijlgangsnelheid m/min: 20 40

Aanvoerkracht N: 14000 14000

X-as meetsysteem: Glasschaal (absoluut)

Z-as: ROQ encoder (absoluut)

X-Y-Z-B-behuizing (WT1)

Revolver met wisselstroommotor, gepositioneerd door tandwieloverbrenging, hydraulisch vergrendeld

Freesas met Y-as, hydrostatisch gemonteerd, vergrendelbaar via tandwielen

Kogelomloopspil, D=40 mm

Overbelastingskoppeling

Verplaatsing: 220 mm

Rijsnelheid: 12 m/min

Aanvoerkracht: 24.000 N

ROQ encoder (abs)

B-asaandrijving met AC-motor

Zwenkhoek: 360°

Gereedschapsaandrijving

met twee koppelingen:

Maximumsnelheid: 6.000 tpm

Vermogen (25%) bij n= 6.000: 17 kW

Maximaal koppel (25%): 37 Nm

Schijfrevolver met 12 stations op kruisslede 1

Gereedschapshoudersysteem DIN 69880-40x63

Hogere herhaalbaarheid bij gereedschapswissel door extra W-gleuven

Multifunctionele eenheid op dwarsslede 1

Maximumsnelheid: 6.000/1.500 tpm

Versnellingsbak: i=4

Koppel: 36/144 Nm

Gereedschap: SK50

Voorste lagerdiameter: 75 mm

Interne koelmiddeldoorvoer, klemming schotelveer

Gereedschapshouder 2, rechts - X, Z

Draailengte 2000 mm, bij voorkeur op

tegenspilmachine met interne koelmiddeltoevoer en afsluitklep, revolverbesturing via AG-motor, kogelomloopspillen D= 50 mm voor Z-as, D= 40 mm voor X-as. Asaandrijvingen beschermd door overbelastingskoppelingen, contragewichtsysteem in X-as.

Revolverkop rechts georiënteerd naar de tegenspil.

As X Z

Verplaatsing mm 210 2000

ijlgangsnelheid m/min 20 40

Aanvoerkracht N 8600 14000

X-as meetsysteem: glazen schaal (abs)

Z-as: ROD encoder (abs)

Schijfrevolver met 10 op dwarsslede 2

Gereedschaphoudersysteem DIN 69880-40x63

Verhoogde herhaalbaarheid bij gereedschapswissel dankzij extra W-gleuven

Gepositioneerd door vlakke vertanding, hydraulisch vergrendeld

Tellerspindel D102, maat 11-DIN 55026/55021 en ISO 702/1

Draaallengte 2000 mm

Z-as slede aangedreven door AC-motor en kogelomloopspil 50 mm diameter

Asaandrijving beschermd door overbelastingskoppeling

In de werkpositie wordt de slede tegen de aanslag gehouden door de wisselstroommotor.

Bewerkingen van werkstukken die zijn ingeklemd tussen de hoofd- en tegenspil worden niet ondersteund door de tegenspil, noch door axiale klemkracht, noch door bewaking van de Z-as positie van de tegenspil.

Als een dergelijke functie nodig is, is de optie voor de tailstockfunctie extra nodig.

Meetsysteem in Z-as: ROQ encoder (abs)

Maximale materiaaldiameter: 102 mm

Maximaal spiltoerental: 3000 tpm

Voorste lagerdiameter: 170 mm

Snel verplaatsen: 30 m/min

Aanvoerkracht: 7200 N

Variabele draaistroomaandrijving (AC holle as motor).

Vermogen tegenspil D102:

Vermogen bij 100/40% inschakelduur: 53/68 kW

Koppel: 675/900 Nm

Tegenspil uitlijnen en omschakelen D102

2,5 graad stappen via indexeerschijf.

Hydraulisch bediende holle klemcilinder D102 met analoge klemslagbewaking.

Materiaalcapaciteit: 102 mm

Slag: 48 mm

Maximale klemkracht (trekkend/drukkend): 10.900 dN

Multi-spanapparaat

Spandruk instelbaar van 8 tot 80 bar (meerdere instellingen beschikbaar in de onderdelencatalogus voor de spancilinder). Tellerspindel; spankop ontgrendelt bij overgang naar een lagere klemdruk.

Automatische schuifdeur, hydraulisch bediend

INDEX C200-4D besturingssysteem

- Modulaire multiprocessorbesturing geïntegreerd in het Simodrive 611 digitale omvormersysteem (identiek aan Sinumerik 840D).

- Bedieningspaneel - AT-compatibele pc met Windows-besturingssysteem en flatscreenmonitor
