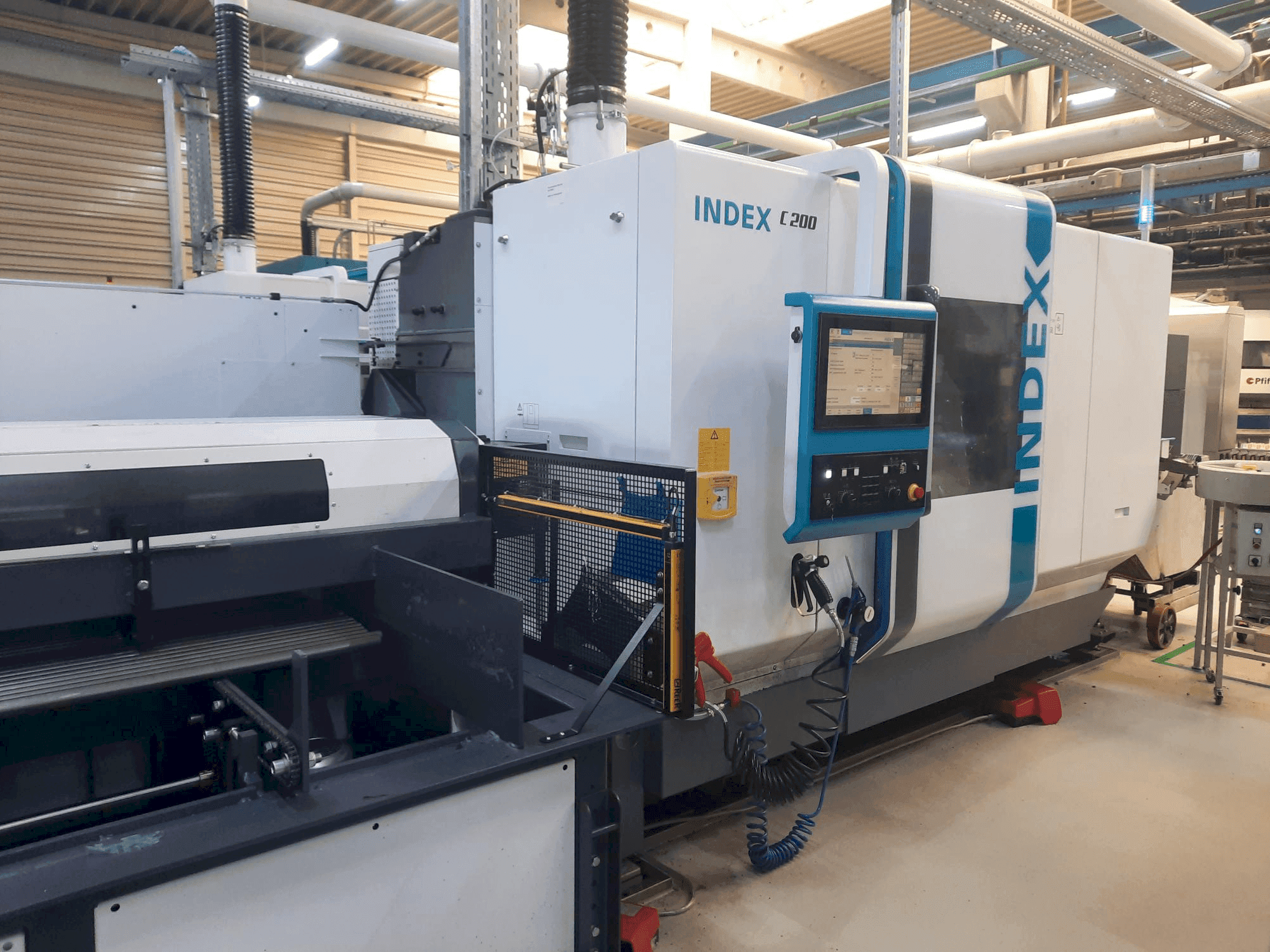

Index - C200DE-TUR-IND-2023-00001

Aanvullende uitrusting

• Software-opties: OPC UA voor aansluiting op mastercomputer (max. 200 variabelen). ChipMaster-cyclus voor controle op spaanbreuk.
• Milieugegevens: Geluidsniveau: 73,8 dB(A)

Voordelen van de machine

Technische voordelen van de machine

• Besturingssysteem: gebaseerd op sinumerik 840d solutionline (sl) met sinamics s120-aandrijvingen. 18. 5" tft-kleurenscherm met pct-touch (ip65). Siemens bedieningsinterface in het duits.
• Interfaces: 4x usb 2. 0 (2 op het bedieningspaneel, 2 in het bedieningspaneel). Geschikt voor netwerk voor nc-gegevensoverdracht (logische stations).
• Veiligheid: siemens safety-integrated (profisafe).
• Revolvermechaniek: hydraulische vergrendeling, wisselstroommotor met vlakke tandwieloverbrenging. Aandrijfvermogen per gereedschapshouder: 10 kw (25 % ed), max. 8. 000 tpm.
• Gereedschapshouder: cilindrische schacht d25x48 (din69880) met w-gleuven voor hogere herhaalnauwkeurigheid. Aangedreven gereedschap mogelijk in elk station (alleen roterend in werkpositie).
• Koeleenheid: 13 kw voor hydraulica, spindels en schakelkast. Aansluiting voor koelwater (20°c ±2°c, 30 l/min, glycol 25 %).
• Spanentransporteur: scharnierende transportband (gemaakt door knoll) met 180-liter opvangbak, loshoogte 840 mm. Koelsmeersysteem: 750-liter vat, 8-bar/20-80-bar pompen.
• Barlader-interface: unimag4-compatibel (externe laders vereisen specifieke afdekking). Maximale staaflengte: 1. 035 mm (korte staaf). Gantry-opnamevoorziening: pneumatische grijper (Ø 10-90 mm, max. 3. 5 kg). Transportband met schakelaar voor afgewerkte onderdelen/resterende onderdelen.

Extra informatie

Besturingseenheid Bedrijfsspanning: 400V Stuurspanning: 24V DC Frequentie: 50Hz Nominaal vermogen: 54kW Aangesloten vermogen: 65kVA Nominale stroom: 94A Max. reservezekering: 100A Hoofdaandrijving Hoofdspil en tegenspil Montage spindelkop: OD 140 mm, ID 85 mm Voorste lagerdiameter: 110 mm Koppel max. (100%/40%): 125/170 Nm Spandruk min./max.: 8/80 bar Zuigeroppervlakte druk: 57cm² Zuigeroppervlakte spanning: 57cm² Samendrukkracht max.: 45600 N Trekkracht max.: 45600 N C-as: Aandrijving: Holle-as motor van de spindel; hoekmeetsysteem direct op de spindel Positiespreiding (VDI/DGQ 3441): Psmax = 0,01 graden Revolver Gereedschapshouder 1 Werkgang X-as: 110 mm X-as snelle verplaatsing: 30m/min X-as versnelling: 9m/s² X-as aanvoerkracht: 5000N Z-as werkpad: 320mm Z-as snelle verplaatsing: 50m/min Z-as versnelling: 9m/s² Z-as aanvoerkracht: 5000N Y-as werkpad: 100mm Y-as ijlgang: 15m/min Y-as versnelling: 9m/s² Y-as aanvoerkracht: 5000N Stations: 14 met cilindrische kolfhouder D25x48 Gereedschapshouder 2 X-as bewerkingstraject: 110mm X-as ijlgang: 30m/min Versnelling X-as: 9m/s² X-as aanvoerkracht: 5000N Z-as werkpad: 550mm Z-as snelle verplaatsing: 50m/min Z-as versnelling: 9m/s² Z-as aanvoerkracht: 5000N Y-as werkpad: 100mm Y-as ijlgang: 15m/min Y-as versnelling: 9m/s² Y-as aanvoerkracht: 5000N Stations: 14 met cilindrische kolfhouder D25x48 Gereedschapshouder 3 X-as bewerkingstraject: 180mm X-as ijlgang: 30m/min X-as versnelling: 9m/s² X-as aanvoerkracht: 5000N Stations: 14 met cilindrische stifthouder D25x48
