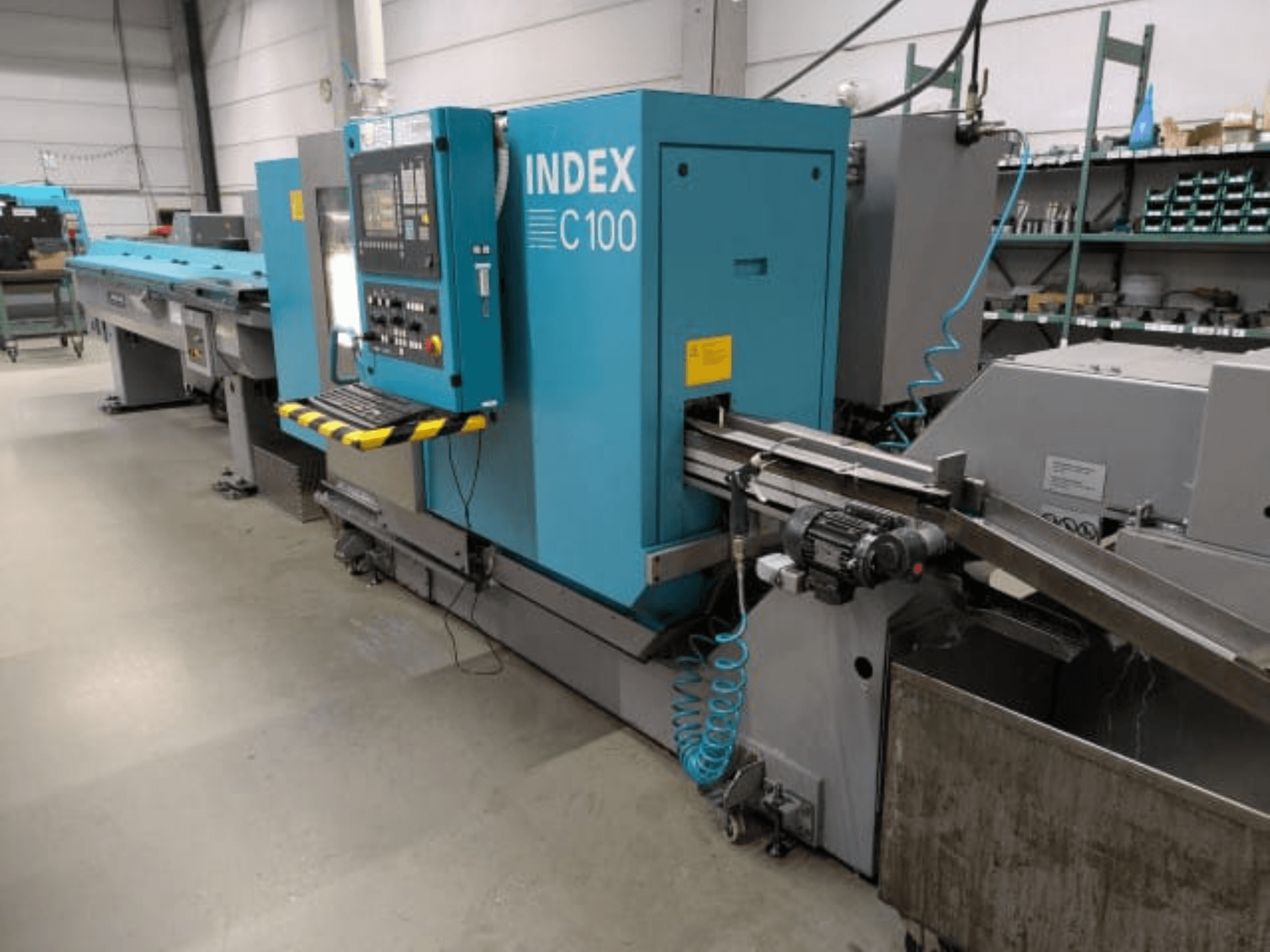

Index - C100DE-TUR-IND-2012-00002

- Machineframe: Gietijzeren machineframe met verticaal bed

- Gereedschapshoudergeleiders: Plaatgeleidingen met hoge stijfheid en demping

- Asaandrijvingen: Dubbele schaar kinematica voor gereedschapdragers; AC synchrone aandrijftechnologie

- Spilkopontwerp: Thermo-symmetrisch ontwerp

- Hoofdspil (D42): Spilkop grootte 5 (DIN 55026 en ISO 702), max. staafdiameter 42 mm, max. toerental 7000 rpm, voorste lagerdiameter 75 mm

- Hoofdspilvermogen: 22/29 kW (bij 100%/40% inschakelduur)

- Hoofdspilkoppel: 50/65 Nm (bij 100%/40% max.)

- Hoofdspil Spancilinder: Holle klemcilinder D42/14 voor het spannen van spantangen of klauwplaten, hydraulische bediening, slag 12 mm, klemdruk 8/80 bar, max. kracht 34 kN, max. trek 34 kN

- C-as aandrijving (hoofd- en tegenspil): Holle-as motor, hoekmeetsysteem op spindel, resolutie 0,00014 graden, herhaalbaarheid spreiding Psmax = 0,01 graden

- Klemeenheid hoofdspil: Enkele drukspaneenheid, instelbaar van 8 tot 75 bar

- Tellerspindel (D42): Spilkop maat 5 (DIN 55026 en ISO 702), max. staafdiameter 42 mm, max. toerental 7000 rpm, spantangkop diameter 110 mm, voorste lagerdiameter 75 mm

- Tegenspilvermogen: 16,5/19 kW (bij 100%/40% inschakelduur)

- Tegenspilkoppel: 32/43 Nm (bij 100%/40% max.)

- Tellerspindel (Z-as): Aandrijving AC-motor en kogelomloopspindels, werkbereik 500 mm, ijlgang 60 m/min, versnelling 10 m/s^2, voedingskracht 3000 N

- Opspancilinder tegenspil: Holle klemcilinder D42/14, hydraulische bediening, slag 12 mm, klemdruk 8/80 bar, max. kracht 34 kN, max. trek 34 kN

- Kleminrichting tegenspil: Enkelvoudige drukkleminrichting, instelbaar van 8 tot 75 bar

- Gereedschapshouder 1: X-as slag 70 mm (snel 30 m/min, acc. 9 m/s^2, voedingskracht 3000 N); Z-as slag 250 mm (snel 60 m/min, acc. 9 m/s^2, voedingskracht 3000 N); Y-as slag 70 mm (snel 15 m/min, acc. 5 m/s^2, voedingskracht 3000 N). Revolver 1 met 10 stations, parallelle stiftbevestiging D25x48 (DIN 69880), gereedschappen onder spanning op alle stations (Vermogen 4,2 kW, Koppel 11 Nm, max. toerental 8000 tpm)

- Gereedschapshouder 2: X-as slag 70 mm (snel 30 m/min, acc. 9 m/s^2, voedingskracht 3000 N); Z-as slag 400 mm (snel 60 m/min, acc. 9 m/s^2, voedingskracht 3000 N); Y-as slag 70 mm (snel 15 m/min, acc. 5 m/s^2, voedingskracht 3000 N). Revolver 2 met 10 stations, parallelle stiftbevestiging D25x48 (DIN 69880), gereedschappen onder spanning op alle stations (Vermogen 4,2 kW, Koppel 11 Nm, max. toerental 8000 tpm)

- Gereedschapshouder 3: X-as verplaatsing 125 mm (snel 30 m/min, acc. 10 m/s^2, voedingskracht 3000 N). Revolver 3 met 10 stations, parallelle schachtbevestiging D25x48 (DIN 69880), gereedschappen onder spanning op alle stations (Vermogen 4,2 kW, Koppel 11 Nm, max. toerental 8000 tpm)

- Besturingssysteem: INDEX C200-4D Besturing (Modulaire multiprocessorbesturing geïntegreerd met Simodrive 611 / Sinumerik 840D), CNC gebruikersgeheugen tot 6 MB, Ethernet 10/100 Mbps

- Bedieningspaneel Scherm: 26 cm TFT plat kleurenscherm, folietoetsenbord in XYZ lay-out, standaard displaytaal Nederlands

- Stroomvoorziening machine: 400 V, 50 Hz, 49 kVA aangesloten vermogen, 70 A nominale stroom, 100 A max. reservezekering

- Koelsysteem: Centrale wateraansluiting voor spindels en schakelkast, 8 kW nominaal netto koelvermogen (50Hz/400V)

- Machinebehuizing: INDEX standaard turkoois RAL 5018 op schuifkap vooraan (roestvrij constructiestaal), stofgrijs RAL 7037 op schakelkasten/vloeistofkasten en spanentransporteur

- Spantanghouder (hoofdspil): Maat 5 voor het opspannen van spantangen op spindel D42 (SK42BZI/900 442...)

- Opspannen op tegenspil: Ortlieb Power Chuck KSFI 40-054 met eindaanslagunit inclusief koelmiddeltoevoer

- Werkstukbehandeling: Uitname-eenheid van het portaaltype met bediende grijper (pneumatisch zwenken/grijpen), max. werkstukdiameter 8-42 mm, max. gewicht 2 kg, max. restlengte 150 mm

- Transportband voor afgewerkte onderdelen: Standaarduitvoering transportband met afvoer aan de rechterkant

- Spaanafvoer: Scharnierende spanenafvoerband, afvoerhoogte 840 mm, met aparte koelvloeistoftank en versterkte opvoerpomp (100 l/min)

- Koelvloeistofsysteem: Voorbereid voor emulsie, lagedrukpomp (8 bar / 80 L/min), middendrukpomp (20 bar / 30 L/min), basissysteem 600 l tank met Profibus-interface, microfiltersysteem voor koelmiddel (compact bandfilter type KF150, doorvoer 150 l/min emulsie / 120 l/min olie)

- Filterweb: Type PN 100 / 100-540, filtergrootte 50µm - 60µm, breedte 540 mm, lengte 50 meter

- Kleppen voor gereedschapshouder: Hogedrukventielen voor koelmiddel tot 80 bar voor gereedschapshouders 1, 2, 3

- Afzuigvoorbereiding: Voor koelvloeistofnevelafzuiging/filteraansluiting, 200 mm kanaaldiameter, capaciteit ca. 600 m3/h

- Extra functies: Zend-/Tracyl-functie voor vlak-/omtrekfrezen op C200-4D, MBL 42-65 hulpstukken voor besturing 840D

- Magazijn voor staafbelading: INDEX MBL 42/3700 staaflaadmagazijn, spindelhoogte 1010 mm, 390 mm breed staafmagazijn, staafdiameter 10 - 42 mm, max. staaflengte 3644 mm, inclusief scharnierende staafhouder met metrische schaalverdeling, staafduwstang 20D (lengte 1400 mm) en bewerkte geleideonderdelen 22-42 mm.
