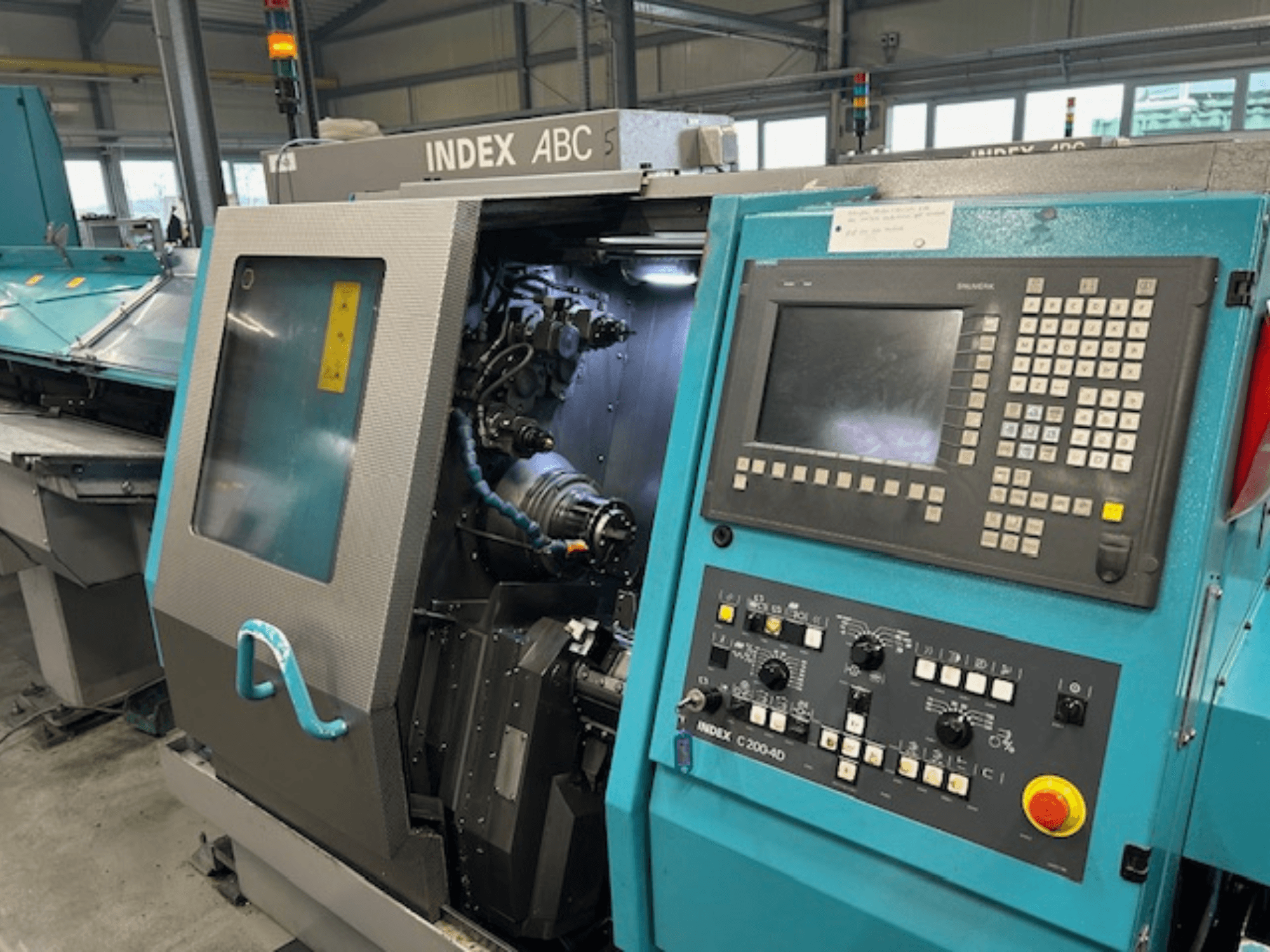

Index - ABCDE-TUR-IND-2007-00002

• Hoofdspindel

  • Capaciteitsvarianten (spindelspeling):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Spindeldiameter in voorste lager:

    • 75 mm (Model 30)

    • 85 mm (model 42)

    • 100 mm (modellen 60 & 65)

  • Vermogen Pmax bij 100% belasting:

    • 7 / 10 / 13 kW (model 30)

    • 7,5 / 13 / 20 kW (model 42)

    • 7,5 / 13 / 20 kW (model 60)

    • 13 / 20 kW (model 65)

  • Vermogen Pmax bij 40% belasting

    • 10 / 15 / 21 kW (Model 30)

    • 13,3 / 21 / 29 kW (modellen 42 & 60)

    • 21 / 29 kW (model 65)

  • Koppel Mdmax bij 100% bedrijf:

    • 33 / 48 / 62 Nm (model 30)

    • 35 / 62 / 95 Nm (modellen 42 & 60)

    • 62 / 95 Nm (model 65)

  • Koppel Mdmax bij 40% belasting:

    • 48 / 69 / 102 Nm (model 30)

    • 64 / 102 / 140 Nm (modellen 42 en 60)

    • 102 / 140 Nm (model 65)

  • Max. snelheid:

    • 7500 tpm (model 30)

    • 7000 tpm (model 42)

    • 6000 tpm (modellen 60 & 65)

  • Spancilinderslag:

    • Spantangklemming: 7 mm

    • Spanhouder en spantang: 20 mm

  • Spanwegbewaking: 140 mm (met Rev. 2) / 160 mm (zonder Rev. 2)

  • Uitbreidingsfasen:

    • Resolutie C-as: 0.001°

    • Uitlijn-/schakeleenheid (indexeerhoek): 2.5°

    • Werkstukaanslag en uitwerpunit: D 42 / D 60

• Gereedschaphouder: Revolver 1

  • Sledebeweging: X 90 mm, Z 280 mm

  • Aanvoerkracht: 5500 N (X en Z)

  • Snel verplaatsen: X 27 m/min, Z 36 m/min

  • Resolutie: X 0,5 µm, Z 1,0 µm

  • Aantal gereedschappen: 7 + synchrone spindel

  • Gereedschapssysteem: Cilindrische schacht DIN 69 880 (25 x 48 mm)

  • Omschakeltijd (één station): 0.3 s

  • Gereedschapsaandrijving (alle stations): 4,2 kW, 7,5 Nm, 6000 tpm (Pmax/Mdmax bij 25% belasting)

• Gereedschapshouder: Revolver 2

  • Sledebeweging: X 81 mm, Z 80 mm

  • Aanvoerkracht: X 8300 N, Z 5500 N

  • Snelle verplaatsing: X 27 m/min, Z 36 m/min

  • Resolutie: X 0,5 µm, Z 1,0 µm

  • Aantal gereedschappen: 6

  • Gereedschapssysteem: Zwaluwstaartbevestiging met cilindrische schacht (25 x 40,3 mm)

  • Omschakeltijd (één station): 0.3 s

  • Gereedschapsaandrijving (alle stations): 6,5 kW, 14 Nm, 4500 tpm (Pmax/Mdmax bij 25% belasting)

  • Draadsnij- en polygoondraai-eenheid: max. 6000 tpm (max. 2 stations tegelijkertijd)

• Gereedschapshouder achteraan (tegenwerken)

  • Sledebeweging: X 280 mm, Z 280 mm

  • Max aantal gereedschappen: 6

  • Gereedschapssysteem: Zwaluwstaartbevestiging

• Achteruitbooreenheid (optionele uitbreiding)

  • Max. vast gereedschap: 5

  • Max aangedreven gereedschap: 2

  • Vermogen aangedreven gereedschap (bij 25% belasting): 4,5 kW, 8 Nm, 6000 tpm

  • Gereedschapshouderboring: 25 mm (DIN 69 880) / 1 inch

• Materiaalverwerking (geïntegreerde materiaaltoevoer)

  • Staafdiameter max: 52 mm

  • Verstelbare aanvoerweg max: 80 mm

  • Toevoerkracht: 3000 N

• Vloeistoffen en systemen

  • Koelsysteem: 60 (80) l/min, 5,5 (8) bar, tank 220 l; omschakelbare pomp max 18 bar, 20 l/min

  • Hydraulisch systeem: 19 l/min, 90 bar, tank 50 l

• Afmetingen (zonder laadmagazijn en spanentransporteur)

  • Vloeroppervlak: 2.4 m²

  • Hoogte middenspil (boven vloer): 1010 mm

Extra uitrusting

• Magazijn voor invoer van staven, modellen LM3200 / LM3700 / LM4200

  • Staaflengte max: 3,2 m / 3,7 m / 4,2 m

  • Bar diameter bereik: 6-52 mm

• Spanentransporteur

  • Type: Scharniertype of schraperband

  • Loshoogte: 840 mm
