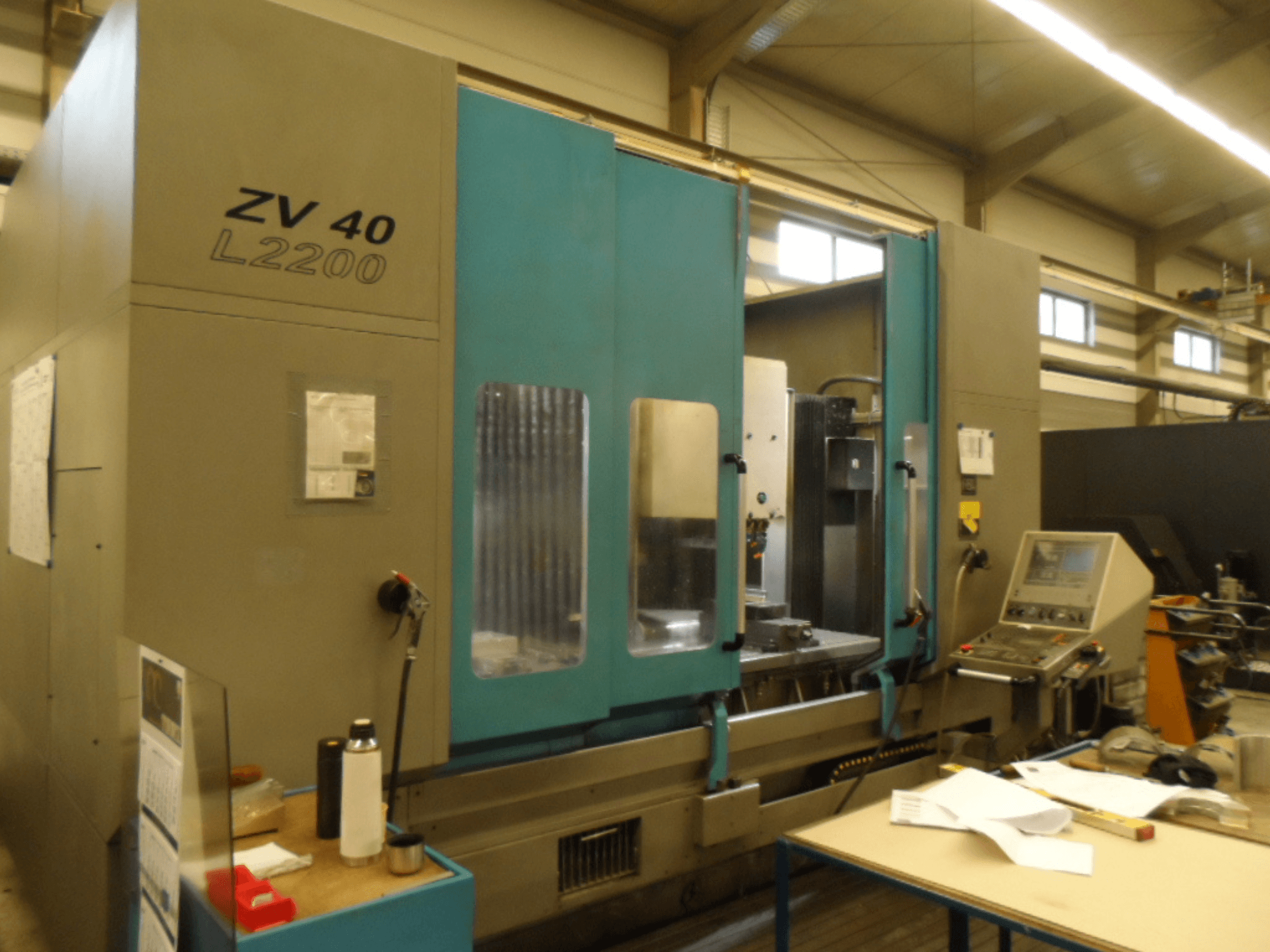

Dit 3-assige IBARMIA ZV 40 L2200 verticale bewerkingscentrum is gemaakt in 2000. Het heeft een X-as verplaatsing van 2200 mm, Y-as verplaatsing van 600 mm en Z-as verplaatsing van 600 mm. De machine heeft een maximale tafelbelasting van 2300 kg en een ijlgangsnelheid van 30 m/min. Als je op zoek bent naar bewerkingsmogelijkheden van hoge kwaliteit, overweeg dan de IBARMIA ZV 40 L2200 machine die we te koop hebben. Neem contact met ons op voor meer informatie.
Overzicht
- merk: IBARMIA
- jaar: 2000
- MODEL: ZV 40 L2200
- toepassingstype: Frezen
- Vestiging: Duitsland
- machinetype: Verticaal bewerkingscentrum
- merk bedieningseenheid:
Technische Informatie - IBARMIA ZV 40 L2200
Afmetingen
- Machinegewicht: 12000 kg
- Tafellengte: 2600 mm
- Tafellast: 2300 kg
- Tafelbreedte: 650 mm
Beweging
- Aantal assen: 3
- X-as verplaatsing: 2200 mm
- Y-as verplaatsing: 600 mm
Technische specificatie
- Max. gereedschapsgewicht: 10 kg
- Spindelvermogen: 28 kW
- Spindelsnelheid: 6000 RPM
Extra informatie
- X-as verplaatsing in 2-stationaire bewerking (pendelbedrijf): 720 mm
- Z-as verplaatsing (verticaal): 600 mm (optioneel: 800 mm)
- Aantal T-sleuven: 5
- T-gleufgrootte: 18 mm
- Afstand tussen T-gleuven: 125 mm
- Min./Max. afstand spilneus tot tafel: 200 / 800 mm (optioneel: 1000 mm)
- Gereedschap conus / houder: SK40 - DIN 69871 (Opties: HSK A-63 DIN 69893 of HSK A-80 DIN 69893)
- Trekstift voor SK gereedschapshouder: DIN 69672
- Spankracht van gereedschapopname (SK): 12000 N (Opties: HSK A-63: 18000 N / HSK A-80: 28000 N)
- Inwendige lagerdiameter: 80 mm
- Max. standaard spiltoerental: 6000 tpm (opties: 4000 / 8000 / 10000 tpm)
- Vermogen hoofdspilmotor bij 100%: 28 kW (intermitterend: 38,5 kW)
- Constant vermogen voor standaardconfiguratie vanaf: 1500 tpm
- Max. koppel bij 100%: 178 Nm (intermitterend: 245 Nm)
- Invoerkracht in X, Y, Z bij 100%: 13000 N (intermitterend: 15600 N)
- ijlgangsnelheid in X, Y, Z: 30 m/min
- Max. werkaanzet in X, Y, Z: 10 m/min
- Positioneertolerantie Tp X(1000mm)-Y-Z: 0,015 mm
- Max. positioneringsspreiding Ps: 0,010 mm
- Meetsysteem in X-Y-Z: Lineaire glazen schalen
- Freescapaciteit in staal (St 60): 650 cm³/min
- Boorcapaciteit in staal (St 60): Ø 60 mm
- Tapcapaciteit in staal (St 60): M-36
- Aantal gereedschapshouders: 24 (Opties: 40 - 52)
- Max. gereedschaplengte: 300 mm
- Max. gewicht gereedschap: 10 kg
- Max. gereedschapsdiameter (vol magazijn): 85 mm
- Max. gereedschapdiameter (aangrenzende pockets vrij): 125 mm
- Gereedschapsbeheer: Willekeurig
- Wisseltijd gereedschap: 3.5 s
- Spaan-tot-spaan gereedschapswisseltijd: 7 s
- Benodigde vloerruimte: ca. 17 m²
- Inhoud koelvloeistofreservoir: 370 liter
- Machinelengte (Afmeting A): 4200 mm
- Structuur structuurlak (2 kleuren): RAL grijs 7037 / blauw 5012
- Elektrische aansluiting: 55 kW
- Bedrijfsspanning: 400 V / 50 Hz
- Persluchtaansluiting: 6 bar
- Vermogen koelvloeistofpomp: 0,75 kW
- Standaard uitrusting: CE-beveiliging machinebehuizing, spanentransporteur, koelvloeistoftank, lineaire glasweegschalen in X/Y/Z-as, verticale binnenbekleding langs X-as, werkruimteverlichting, automatische centrale smering, hydraulische contragewichtbalans voor spindelkop, automatische pneumatische spindelreiniging, mobiel bedieningspaneel, stijf tappen (tappen zonder compensatieklauwplaat).
- Fabrieksopties beschikbaar: Interne koelmiddeltoevoer (IKZ), volledige machinebehuizing, scheidingswand voor pendelbedrijf, verdeelkoppen/draaitafels voor 1 of 2 extra machineassen, tastsysteem voor gereedschap, digitaliseringssystemen, gereedschapsbewakingssystemen, draagbaar elektronisch handwiel
- afhankelijk van de vereisten moeten onderdelen in de Y-as worden vervangen of gerepareerd
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
