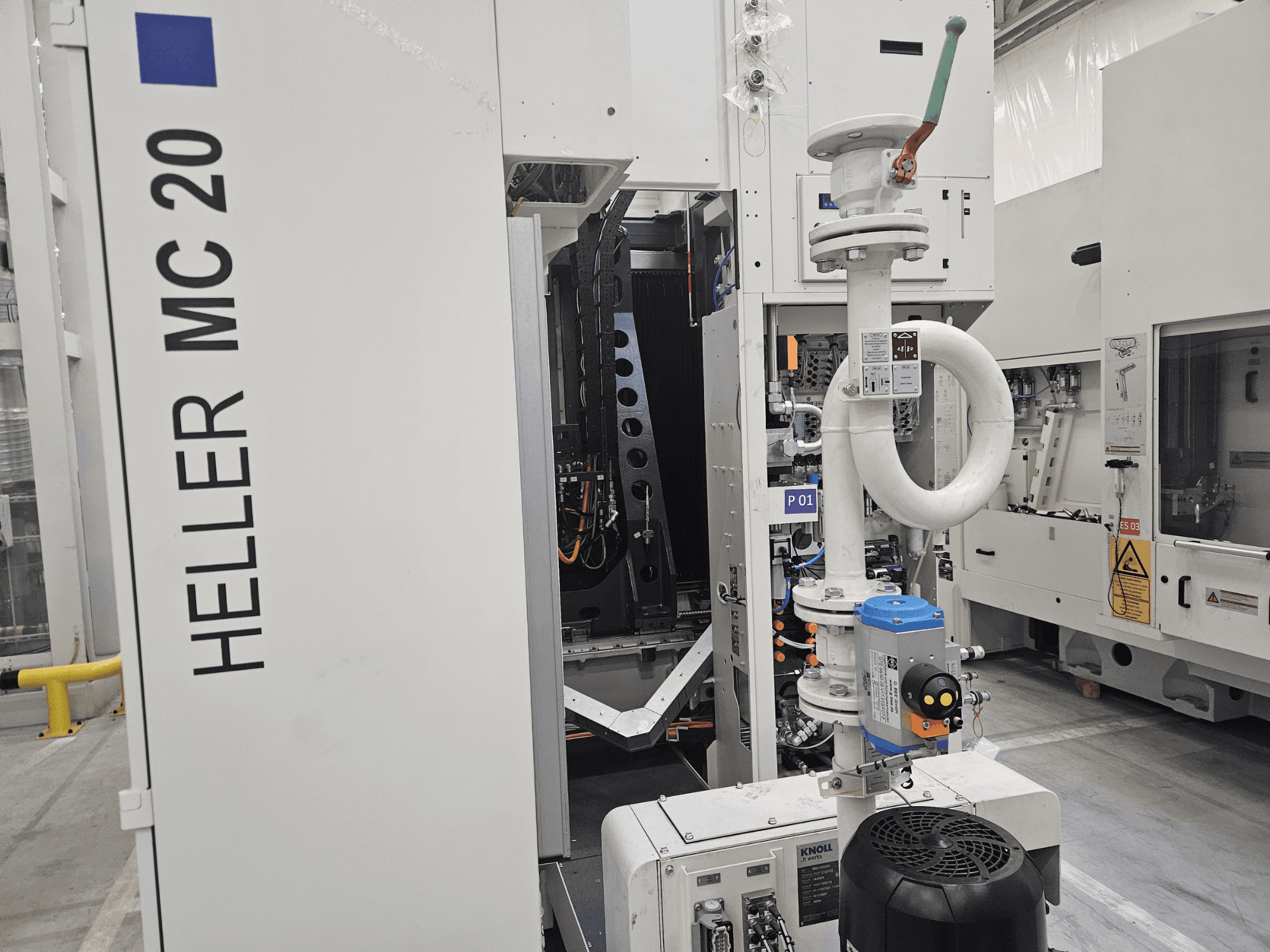

Deze 5-assige HELLER MC 20 werd geproduceerd in 2019. Hij beschikt over een Siemens 840D sl besturingssysteem, X/Y/Z verplaatsingen van 800/750/800 mm en snelle verplaatsingssnelheden tot 60.000 mm/min. De spindel ondersteunt HSK-A63 gereedschappen met snelheden tot 16.000 tpm. Inclusief een gereedschapsmagazijn met 44 posities en een draaitafel met een diameter van 520 mm. Ideaal voor complexe bewerkingstaken. Neem contact met ons op voor meer informatie over deze machine.
Overzicht
- merk: HELLER
- jaar: 2019
- MODEL: MC 20
- toepassingstype: Frezen
- Vestiging: Polen
- machinetype: Horizontaal bewerkingscentrum
- merk bedieningseenheid: SIEMENS
Technische Informatie - HELLER MC 20
Besturingseenheid
- Besturingsmerk: SIEMENS
- Besturingsmodel: 840D sl
Afmetingen
- Machinehoogte: 4000 mm
- Machinelengte: 5300 mm
- Machinegewicht: 13000 kg
Beweging
- Aantal assen: 5
- X-as verplaatsing: 800 mm
- Y-as verplaatsing: 750 mm
- Z-as verplaatsing: 800 mm
Technische specificatie
- Max. gereedschapsgewicht: 12 kg
- Spindelvermogen: 34 kW
- Spindelsnelheid: 16000 RPM
Extra informatie
Werkgebied
Aanvoerkrachten (X/Y/Z): 10,000 N
Snelheden en dynamiek
ijlgang X/Y/Z: 60.000 mm/min
Versnelling: X 7 m/s², Y 8 m/s², Z 6 m/s²
Spindel / bewerkingseenheid (HSK-A63)
Interface gereedschap: HSK-A63
Spindeldiameter in voorste lager: 70 mm
Gereedschapsbeheer
Type gereedschapsmagazijn: HSK-A63
Aantal gereedschapsposities: 44
Max. gereedschapgewicht met alle vakken bezet: 6 kg
Max gereedschapslengte: 550 mm
Max. gereedschapsdiameter: met alle kamers bezet 120/80/80 mm; met aangrenzende kamers vrij 150 mm
Minimale spaan-tot-spaan tijd (VDI): ca. 3,3-4,4 s
Roterende assen (A/B/AB)
Diameter draaitafel (A/B-as): 520 mm
Diameter interferentiecirkel: A-as 1260 mm; AB-as/B-as 800/900 mm
Snelheid: A-as 17 tpm; B-as/AB-as 40/50 tpm
Indexeerresolutie: A-as 360.000 × 0,001°; B-as 360.000 × 0,001°
Indexeernauwkeurigheid (VDI/DGQ 3441): A-as 12 boogseconden; B-as 10 boogseconden
Meetsysteem
Positiemeetsysteem: Directe, absolute lineaire schaalverdeling
Installatiegegevens
Stroomvoorziening: 400 V / 50 Hz
Totaal aangesloten vermogen: ca. 27-30 kVA
Persluchtbehoefte: 4,5-6 bar
Extra uitrusting
Machine is in zeer goede technische staat
Complete servicedocumentatie beschikbaar
Speciaal laad- en lossysteem
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
